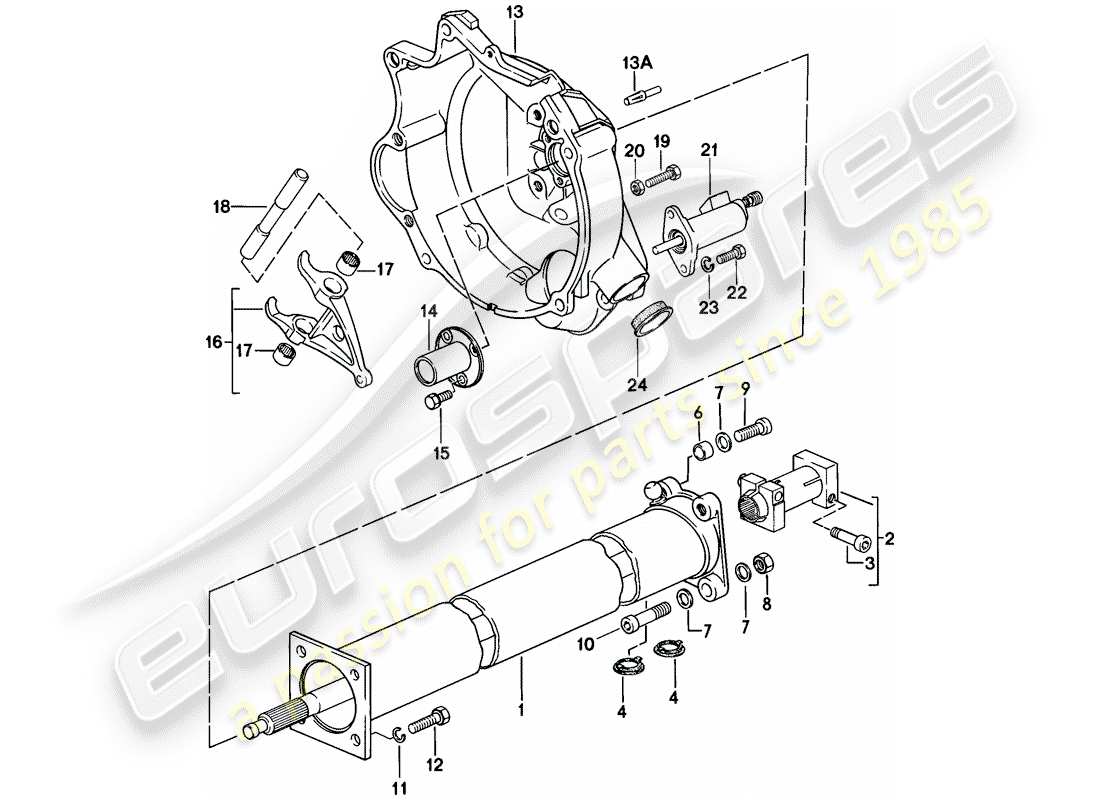

301-005 - TUBE CENTRAL
Porsche 1977 (924) CENTRAL TUBE Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 93142101201
TUBE AVEC ARBRE D'HÉLICE - PRÊT À L'INSTALLATION
# 2
MPN: 92242105102
MANCHON DE SERRAGE - PIÈCE ARRÊTÉE
# 2
MPN: 92242105103
LA DOUILLE DE SERRAGE
depuis £254,69
depuis £254,69
# 3
MPN: 93142124000
VIS DE SERRAGE
Remplacement
Remplacement
# 4
MPN: 477521278
CASQUETTE
# 6
MPN: 019301153
MANCHE
depuis £23,64
depuis £23,64
# 7
MPN: N 0115642
Rondelle - Pièce abandonnée
# 7
MPN: N 0115644
Rondelle DE BLOCAGE
depuis £1,72
depuis £1,72
# 8
MPN: N 0110208
hexadécimal. écrou - M 12 X 1,5 - Pièce abandonnée
# 8
MPN: 90003403601
hexadécimal. écrou - M 12 X 1,5
depuis £1,64
depuis £1,64
# 9
MPN: N 0447381
VIS, FROMAGE HD. - M 12 X 1,5 X 40
depuis £3,98
depuis £3,98
# 10
MPN: N 0447571
FILLISTER HD. VIS – M 12 X 1,5 X 55
depuis £5,71
depuis £5,71
# 11
MPN: 90002701602
anneau de verrouillage - Pièce abandonnée
# 11
MPN: 90002701603
LA BAGUE DE VERROUILLAGE
depuis £0,65
depuis £0,65
# 12
MPN: N 0102754
vis, hexagonale. HD. - M 10 X 35
depuis £1,87
depuis £1,87
# 13
MPN: 93111604302
CARTER D'EMBRAYAGE
# 13
MPN: N 0126901
PIN RAINURÉ – 10 X 32
# 14
MPN: 016141181
manchon de guidage
depuis £40,13
depuis £40,13
# 15
MPN: N 0901942
vis, hexagonale. HD. - M 7 X 16
# 16
MPN: 93111608500
LEVIER DE COMMANDE D'EMBRAYAGE - PIÈCE ARRÊTÉE
depuis £281,00
depuis £281,00
# 16
MPN: 93111608502
levier de commande d'embrayage
depuis £355,97
depuis £355,97
# 17
MPN: 99920121300
MANCHON D'AIGUILLE
depuis £9,62
depuis £9,62
# 18
MPN: 95111613300
ARBRE DE FONCTIONNEMENT
depuis £49,21
depuis £49,21
# 19
MPN: N 0102213
vis, hexagonale. HD. - M 6 X 35
depuis £1,14
depuis £1,14
# 20
MPN: 90007601002
ECROU - PIÈCE ARRÊTÉE
# 20
MPN: 9000760100B
NOIX
Remplacement
Remplacement
# 21
MPN: 94411623700
CYLINDRE RÉSERVOIR D'EMBRAYAGE
depuis £135,21
depuis £135,21
# -
-
KIT DE RÉPARATION - CYLINDRE RÉSERVOIR D'EMBRAYAGE
# 22
MPN: N 0102336
vis, hexagonale. HD. - M 8 X 28 - Pièce abandonnée
# 22
MPN: 90007513603
vis, hexagonale. HD. - M 8 X 28
depuis £3,61
depuis £3,61
# 23
MPN: N 0120381
LA BAGUE DE VERROUILLAGE
# 24
MPN: 93111617700
CASQUETTE
depuis £5,80
depuis £5,80
