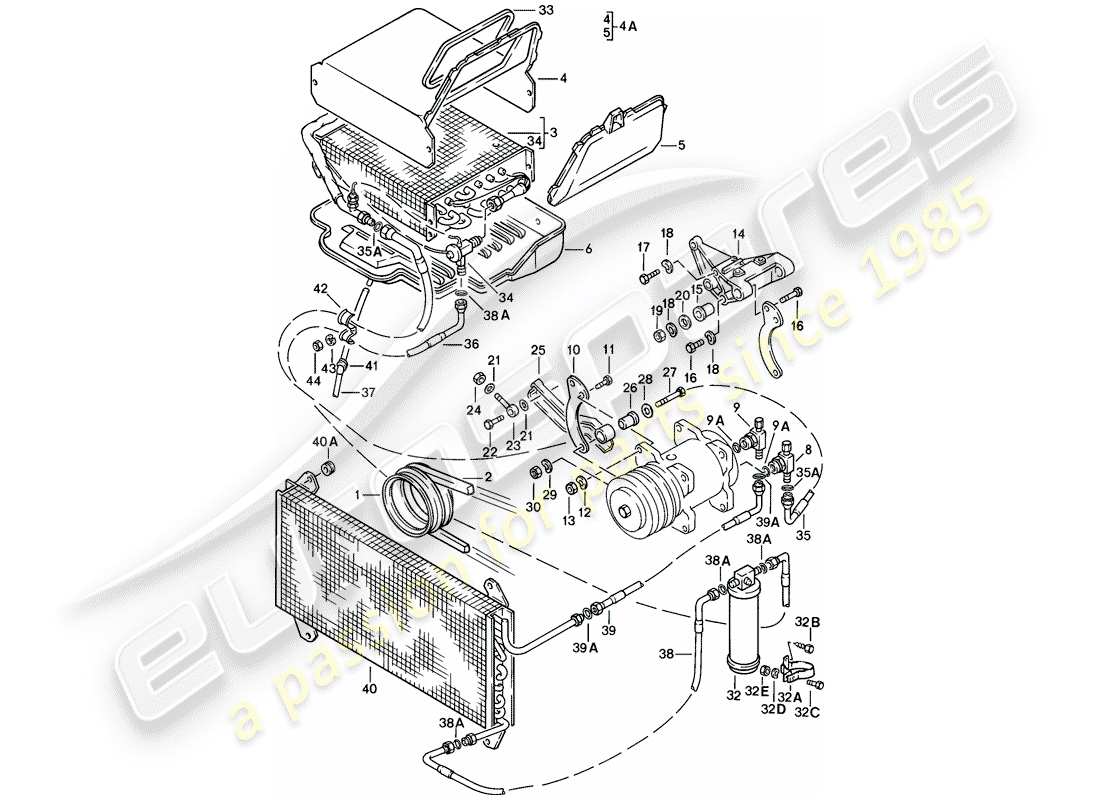

813-030 - CLIMATISEUR
Porsche 1977 (924) AIR CONDITIONER Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 046105255F
POULIE À COURROIE trapézoïdale
# -
-
boulon, avec hex. prise - hd. - M 8 X 30
# 2
MPN: 047260849
courroie trapézoïdale
# 3
MPN: 477820013
évaporateur
# -
-
BOÎTIER DE L'ÉVAPORATEUR
# 4
MPN: 477820015A
BOÎTIER DE L'ÉVAPORATEUR
# 5
MPN: 477820019A
COUVERCLE - BOÎTIER DE L'ÉVAPORATEUR
# 6
MPN: 477820031A
BAC DE RÉCUPÉRATION
depuis £2,10
depuis £2,10
# 8
MPN: 059260855A
LA SOUPAPE D'ASPIRATION
# 9
MPN: 059260865A
SOUPAPE DE PRESSION
# 9
MPN: 477298821
JOINT TORIQUE
# -
-
SUPPORT - COMPRESSEUR - VOIR TPI - GRUPPE 8,NR.8
# 10
MPN: 048260885A
SUPPORTS DE COMPRESSEUR
# 10
MPN: 047260883A
support
devant
# 10
MPN: 047260859A
support
arrière
# -
-
vis, hexagonale. HD. - M 10 X 125
# -
-
Rondelle - A 10,5 - PIÈCE ARRÊTÉE
# -
-
Rondelle – A 10,5
Cette pièce remplace le numéro de pièce 90002500802
# -
-
Rondelle – A 10,5
Jaune
# -
-
hexadécimal. écrou - M 10 - Pièce abandonnée
# -
-
hexadécimal. écrou - M 10
# -
-
Rondelle élastique - B 10
# -
-
Rondelle
# 11
MPN: 90007514802
vis, hexagonale. HD. - M 10 X 32
depuis £4,52
depuis £4,52
# 12
MPN: N 0122306
Rondelle élastique - B 10
# 13
MPN: N 0110106
hexadécimal. écrou - M 10 - Pièce abandonnée
# 13
MPN: N 10155210
hexadécimal. écrou - M 10
depuis £0,86
depuis £0,86
# 14
MPN: 046260889A
support
# 14
MPN: 047260877E
support
depuis £172,68
depuis £172,68
# -
-
AMORTISSEUR DE VIBRATIONS
# 15
MPN: 048260905B
isolateur en caoutchouc
# 16
MPN: N 0104453
vis, hexagonale. HD. - M 10 X 45
# 16
MPN: 90007406302
vis, hexagonale. HD. - M 10 X 55
# 16
MPN: 90007438001
vis, hexagonale. HD. - M 10 X 55
depuis £2,20
depuis £2,20
# 17
MPN: N 0104553
vis, hexagonale. HD. - M 10 X 55
depuis £3,61
depuis £3,61
# 17
MPN: 90007406502
vis, hexagonale. HD. - M 10 X 70
# 18
MPN: N 0122306
Rondelle élastique - B 10
# 19
MPN: N 0110106
hexadécimal. écrou - M 10 - Pièce abandonnée
# 19
MPN: N 10155210
hexadécimal. écrou - M 10
depuis £0,86
depuis £0,86
# 20
MPN: 111857707A
Rondelle D'ESPACEMENT - PIÈCE ARRÊTÉE
# 20
MPN: WHT001373
Rondelle D'ESPACEMENT
depuis £4,55
depuis £4,55
# 21
MPN: N 01152513
Rondelle
# 21
MPN: 211843661
Rondelle
# 22
MPN: N 01024411
vis, hexagonale. HD. - M 8 X 30 - Pièce abandonnée
# 22
MPN: N 01024425
vis, hexagonale. HD. - M 8 X 30
depuis £1,27
depuis £1,27
# 22
MPN: 90007504302
vis, hexagonale. HD. - M 10 X 30
Remplacement
Remplacement
# 23
MPN: N 0160781
BOULON À ŒIL - M 8 X 60
# 23
MPN: N 90079801
ANNEAU À VISSER
# 24
MPN: 311101463
HEXAMEN. ÉCROU AUTOBLOQUANT - M 8
depuis £5,57
depuis £5,57
# 25
MPN: 047260903B
support
# 26
MPN: 048260905B
isolateur en caoutchouc
# 27
MPN: N 0104602
vis, hexagonale. HD. - M 10 X 60
depuis £2,45
depuis £2,45
# 28
MPN: N 01152712
Rondelle - A 10,5 - PIÈCE ARRÊTÉE
# 28
MPN: 90002508101
Rondelle – A 10,5
depuis £1,33
depuis £1,33
# 29
MPN: N 0122306
Rondelle élastique - B 10
# 30
MPN: N 0110106
hexadécimal. écrou - M 10 - Pièce abandonnée
# 30
MPN: N 10155210
hexadécimal. écrou - M 10
depuis £0,86
depuis £0,86
# 32
MPN: 94457394300
séchoir récepteur
depuis £128,85
depuis £128,85
# 32
MPN: 477820195
SUPPORT - RÉCIPIENT DE FLUIDE
# 32
MPN: N 0138845
VIS TARAUDEUUSE,HEX.HD. - B 4,8 X 13
depuis £0,87
depuis £0,87
# 32
MPN: N 0102644
vis, hexagonale. HD. - M 5 X 20
depuis £1,24
depuis £1,24
# 32
MPN: N 0120053
anneau de verrouillage - 5
depuis £0,66
depuis £0,66
# 32
MPN: N 01100514
hexadécimal. écrou - M 5 - Pièce abandonnée
# 32
MPN: 90007609101
hexadécimal. écrou - M 5
depuis £1,00
depuis £1,00
# 33
MPN: 477820655
JOINT - CARTER ÉVAPORATEUR
# -
-
joint
# -
-
SERRER
# -
-
vis, hexagonale. HD. - M 6 X 15
# -
-
ÉCROU - M 6 - PIÈCE ARRÊTÉE
# -
-
écrou - M 6
# -
-
anneau de verrouillage - B 6
# 34
MPN: 843820679
SOUPAPE DE DÉTENTE
# 35
MPN: 477820723
TUYAU - COMPRESSEUR - ÉVAPORATEUR
# 35
MPN: 803260749B
JOINT TORIQUE
# 36
MPN: 477820725
TUYAU - RÉCIPIENT FLUIDE - ÉVAPORATEUR
# 37
MPN: 477820727B
tuyau
# 38
MPN: 477820729
Tuyau - condensateur - réservoir de fluide - joint torique
# -
-
SERRER
# -
-
VIS TARAUDÉE, REMPLIR. HAUTE DÉFINITION. -B 4,8 X 9,5
# -
-
VIS TARAUDÉE, REMPLIR. HAUTE DÉFINITION. -B 4,8 X 9,5
# 39
MPN: 477820731
Tuyau - compresseur - condensateur
# 39
MPN: 803260749A
JOINT TORIQUE
# 40
MPN: 477820751A
condensateur
# 40
MPN: 477820773
ŒILLET
# 41
MPN: 477820752
ŒILLET
# 42
MPN: 477820757
SERRER
depuis £0,92
depuis £0,92
# 43
MPN: N 0120261
anneau de verrouillage - B 6
# 44
MPN: 90007601002
ÉCROU - M 6 - PIÈCE ARRÊTÉE
# 44
MPN: 9000760100B
écrou - M 6
Remplacement
Remplacement
# -
-
VERSION - RENFORCÉE - POUR - COMPRESSEUR - INSTALLATION - VOIR ILLUSTRATION : - CAN - À LA PLACE DE - POS.24-42 - MONTÉ - DEVENIR
