107-020 - K-JETRONIC - 3

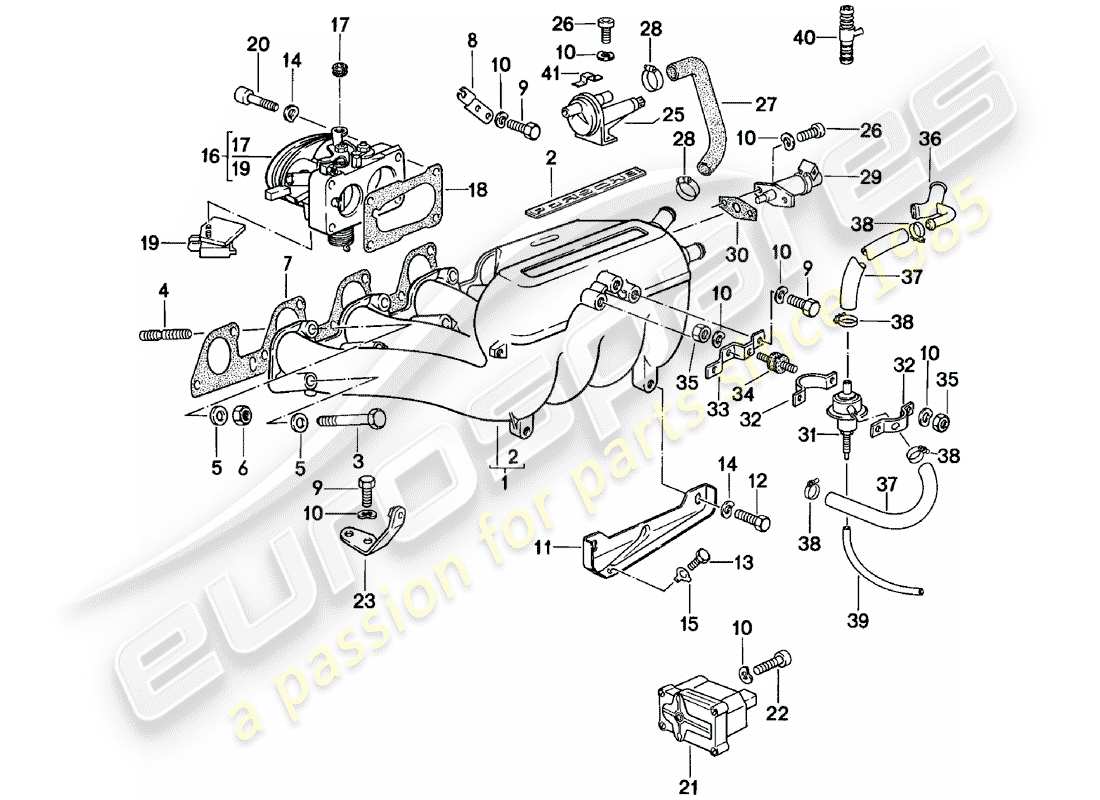

Porsche 1981 (924) K-JETRONIC - 3 Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
477133201
COLLECTEUR D'ADMISSION
#
2
MPN:
93111040300
UNE INSCRIPTION
#
3
MPN:
N 0103732
vis, hexagonale. HD. - M 8 X 72
#
4
MPN:
N 0444115
goujon - M 8 X 30
depuis
£3,01
depuis
£3,01
#
5
MPN:
N 01152513
Rondelle – A 8,4
#
6
MPN:
N 0110088
hexadécimal. écrou - M 8
depuis
£0,52
depuis
£0,52
#
7
MPN:
477133227
joint
depuis
£6,05
depuis
£6,05
#
8
MPN:
047133239
SOUTIEN
Conduite à gauche
#
8
MPN:
047133239D
SOUTIEN
RHD
#
9
MPN:
N 01021513
vis, hexagonale. HD. - M 6 X 15
depuis
£2,09
depuis
£2,09
#
10
MPN:
N 0122265
RONDELLE Rondelle - A 6
depuis
£0,70
depuis
£0,70
#
11
MPN:
048129723
SOUTIEN
#
12
MPN:
N 0102407
vis, hexagonale. HD. - M 8 X 20
depuis
£1,02
depuis
£1,02
#
13
MPN:
90007508703
vis, hexagonale. HD. - M 8 X 16
Remplacement
Remplacement
#
13
MPN:
90007508704
vis, hexagonale. HD. - M 8 X 16
M8X16-yellow
depuis
£0,86
depuis
£0,86
Cette pièce remplace le numéro de pièce 90007508703
#
14
MPN:
N 01224111
RONDELLE Rondelle - B 8 - PIÈCE ARRÊTÉE
#
15
MPN:
99903900100
PLAQUE DE RETENUE
depuis
£4,15
depuis
£4,15
#
16
MPN:
047133063M
BUSE À LAMELLE
conduite à gauche (XK)
#
16
MPN:
047133063N
BUSE À LAMELLE
conduite à droite (XJ)
#
16
MPN:
047133063P
BUSE À LAMELLE
AUTO. (XJXK)
#
-
-
CASQUETTE
(\\S..\\,\\CH.\\)
#
17
MPN:
823721567
BAGUE
depuis
£1,66
depuis
£1,66
#
18
MPN:
049133073B
joint
depuis
£4,07
depuis
£4,07
#
20
MPN:
N 0147172
boulon, avec hex. prise - hd. - M 8 X 40
#
21
MPN:
063133403
SOUPAPE DE RÉCHAUFFEMENT
(XJ XK VC)
#
-
-
SOUPAPE DE RÉCHAUFFEMENT
(XJ XK VC)
#
22
MPN:
N 0147441
boulon, avec hex. prise - hd. - M 6 X 32
depuis
£1,70
depuis
£1,70
#
23
MPN:
047133093A
support
#
25
MPN:
047133453A
CONTRÔLE D'AIR DE RALENTI
(XJXK)
#
26
MPN:
N 0147032
boulon, avec hex. prise - hd. - M 6 X 18
depuis
£2,30
depuis
£2,30
#
27
MPN:
047133497B
tuyau
#
28
MPN:
99951234600
COLLIER DE TUYAU - LC 16 - 25
depuis
£3,29
depuis
£3,29
#
29
MPN:
93060610700
SOUPAPE DE DÉMARRAGE ÉLECTRIQUE
(XJ XK VC)
depuis
£229,03
depuis
£229,03
#
29
MPN:
477906171
Vanne de démarrage électrique - D - MJ 1981>>
(XJXK)
depuis
£236,39
depuis
£236,39
#
30
MPN:
063906179
joint - Pièce abandonnée
#
30
MPN:
026906179A
joint - Pièce abandonnée
#
30
MPN:
050906179
joint
depuis
£2,06
depuis
£2,06
#
31
MPN:
047131013A
LIMITEUR DE VIDE
( \\S..\\,\\AUS\\, \\CH.\\,\\USA\\, \\J..\\,\\CDN\\)
#
32
MPN:
047131039
SERRER
#
33
MPN:
047131455A
support
#
34
MPN:
99970323900
Tampon en caoutchouc collé
Remplacement
Remplacement
#
35
MPN:
90007601002
ÉCROU - M 6 - PIÈCE ARRÊTÉE
#
35
MPN:
9000760100B
écrou - M 6
depuis
£0,73
depuis
£0,73
#
36
MPN:
047131461A
PRISE DE BRANCHE
#
-
-
tuyau
#
37
-
Raccourcir à :
9 X 2,5 MM
#
38
MPN:
99951255400
COLLIER DE TUYAU - 12 - 20
depuis
£2,68
depuis
£2,68
Cette pièce remplace le numéro de pièce 90027200302
#
-
-
TUYAU EN BOBINES DE 5M - 'COMMANDE QTÉ. 5'
#
39
-
Raccourcir à :
4 X 2,5 MM
#
40
MPN:
477133563
Prise en T
( \\S..\\,\\AUS\\, \\CH.\\,\\USA\\, \\J..\\,\\CDN\\)
#
41
MPN:
477133527
CLIP DE RETENUE
depuis
£1,66
depuis
£1,66
