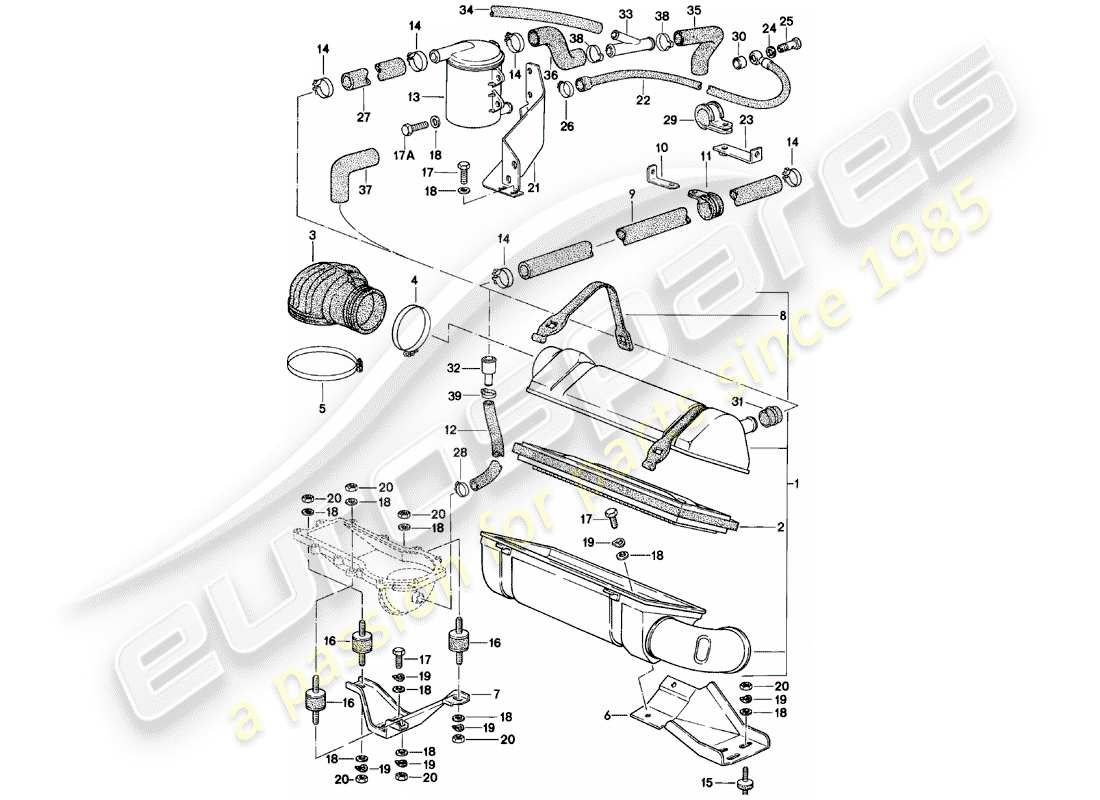

106-005 - système de filtre à air
Porsche 1984 (924) AIR CLEANER SYSTEM Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 93111002103
filtre à air - Prêt pour l'installation
# 1
MPN: 93111002105
filtre à air - Prêt pour l'installation
(\\USA\\,\\AUS\\, \\J..\\,\\CDN\\)
# 2
MPN: 93111012100
FILTRE À AIR
depuis £36,54
depuis £36,54
# 3
MPN: 93111035800
CONDUIT D'AIR
# 4
MPN: N 0243261
Collier de serrage
# 5
MPN: N 0243341
Collier de serrage
# 6
MPN: 477809085
support
# 7
MPN: 477805513
support
# 8
MPN: 92811036301
sangle - Pièce abandonnée
depuis £32,48
depuis £32,48
# 8
MPN: 92811036301
SANGLE
depuis £32,48
depuis £32,48
# 9
MPN: 93110739402
TUYAU - 22 X 30 - 650 MM
(3101,3102)
# 10
MPN: 93110715900
support
# 11
MPN: 99951107702
SERRER
depuis £3,23
depuis £3,23
# -
-
Tuyau – 13 X 18 – D – MJ 1981>> - MJ 1981
# 12
-
Raccourcir à :
550 MM
# 12
-
Raccourcir à : - D - MJ 1982>>
50 MM
# 12
MPN: 93110739700
tube de ventilation - D - MJ 1982>>
(3103,3104)
# 13
MPN: 93110722101
Séparateur d'huile
# 14
MPN: 99951225202
COLLIER DE TUYAU - LA 23 - 35
Remplacement
Remplacement
# 15
MPN: 93111019100
Tampon en caoutchouc collé
Remplacement
Remplacement
# 15
MPN: 99970326000
Tampon en caoutchouc collé
depuis £17,86
depuis £17,86
Cette pièce remplace le numéro de pièce 93111019100
# 16
MPN: 99970323900
Tampon en caoutchouc collé
Remplacement
Remplacement
# 17
MPN: 99907200509
HEXAMEN. ÉCROU - M 6 X 12 - PIÈCE ARRÊTÉE
# 17
MPN: 99907200501
vis, hexagonale. HD. - M 6 X 12
depuis £2,58
depuis £2,58
# 17
MPN: N 01021513
vis, hexagonale. HD. - M 6 X 15
depuis £2,09
depuis £2,09
# 18
MPN: N 0115247
Rondelle - A 6,4 - PIÈCE ARRÊTÉE
# 18
MPN: N 01152427
Rondelle – A 6,4
depuis £0,47
depuis £0,47
# 19
MPN: N 0122265
Rondelle élastique - B 6
depuis £0,70
depuis £0,70
# 20
MPN: 90007601002
ÉCROU - M 6 - PIÈCE ARRÊTÉE
# 20
MPN: 9000760100B
écrou - M 6
Remplacement
Remplacement
# 21
MPN: 93110722700
PLAQUE DE RETENUE
# 22
MPN: 93110722303
ligne de retour - D - MJ 1981>>
# 23
MPN: 93110722501
SUPPORT DE RETENUE
# 24
MPN: 90012300730
bague d'étanchéité – A 14 X 18
depuis £0,59
depuis £0,59
Cette pièce remplace le numéro de pièce 90012310430
# 25
MPN: 99913402102
BOULON BANJO
# 26
MPN: 99951225202
COLLIER DE TUYAU - LC 23 - 35
Remplacement
Remplacement
# 27
MPN: 93110739402
TUYAU - 22 X 30 - 650 MM
# 28
MPN: 99951255400
COLLIER DE TUYAU - LA 12 - 20
(\\USA\\,\\AUS\\, \\J..\\,\\CDN\\)
depuis £2,68
depuis £2,68
Cette pièce remplace le numéro de pièce 90027200302
# 29
MPN: 99951108002
SERRER
depuis £2,62
depuis £2,62
# 30
MPN: 93110722900
MANCHE
# 31
MPN: 99970316840
casquette - D - MJ 1981>>
# 31
MPN: 93011025600
BOUCHON D'ÉTANCHÉITÉ
(\\USA\\,\\AUS\\)
depuis £8,81
depuis £8,81
# 32
MPN: 93110738700
Douille de réduction - D - MJ 1981>>
# 33
MPN: 93110738500
Prise de dérivation - D - MJ 1981>> - MJ 1981
# 33
MPN: 93110738900
Raccord union - D - MJ 1982>>
# -
-
TUYAU - 15 X 2,5 - 1200 MM - D - MJ 1981>>
# 35
MPN: 93110716900
Tuyau - D - MJ 1981>>
# 36
MPN: 93110717100
Tuyau - D - MJ 1981>>
# 37
MPN: 93110717300
Tuyau - D - MJ 1981>>
# 38
MPN: 99951233602
Pince - 28 - 32 - D - MJ 1981>>
# 39
MPN: 99951233502
Pince - 16 - 19 - D - MJ 1981>>
