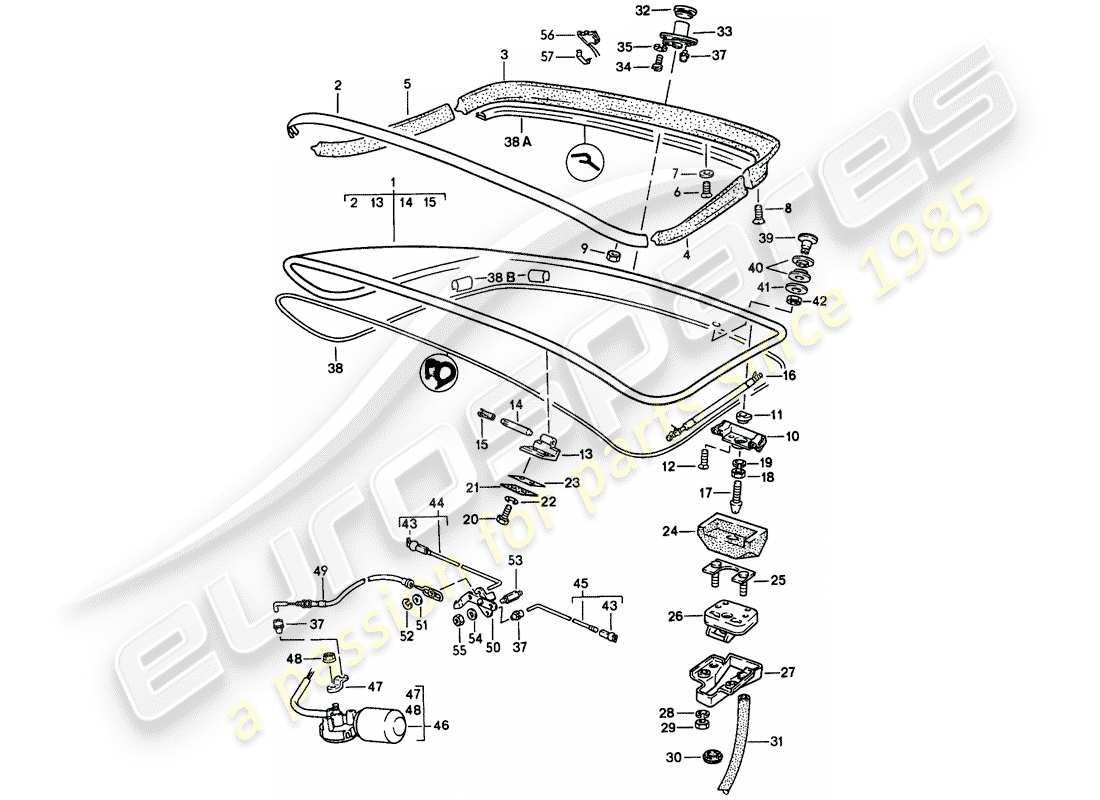

803-010 - COUVERCLE DE COFFRE ARRIÈRE - SPOILER ARRIÈRE
Porsche 1986 (924S) REAR TRUNK LID - REAR SPOILER Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
94451202700
COUVERCLE DE COFFRE ARRIÈRE - AVEC : - MOULURE DÉCORATIVE - SPOILER ARRIÈRE - D - MJ 1986>> - MJ 1986 - PIÈCE ARRÊTÉE
#
1
MPN:
94451292904
COUVERCLE DE COFFRE ARRIÈRE - AVEC : - MOULURE DÉCORATIVE - SANS : - SPOILER ARRIÈRE - -MOD.86 - ET - M425 - VOIR GROUPE - 9/04/05 POS.9 - PLAQUE - MOD .87- - UTILISER AUSSI :
depuis
£4 023,20
depuis
£4 023,20
#
-
-
COUVERCLE DE COFFRE ARRIÈRE - ENSEMBLE AVEC - MOTEUR D'ESSUIE-GLACE - VOIR GROUPE - 9/04/05
#
2
MPN:
477853313A
CADRE DÉCORATIF
depuis
£141,24
depuis
£141,24
#
3
MPN:
477827555
AILERON ARRIÈRE
centre
depuis
£389,25
depuis
£389,25
#
4
MPN:
477827557
AILERON ARRIÈRE
GAUCHE
#
5
MPN:
477827558
AILERON ARRIÈRE
DROITE
#
6
MPN:
N 0331831
vis, csk. HD. - M 5 X 20 - Pièce abandonnée
#
6
MPN:
N 033183A
vis, csk. HD. - M 5 X 20
depuis
£0,93
depuis
£0,93
#
7
MPN:
477827453A
Rondelle
depuis
£2,56
depuis
£2,56
#
8
MPN:
N 0331851
vis, csk. HD. - M 4 X 16
depuis
£1,10
depuis
£1,10
#
9
MPN:
N 0212551
ÉCROU ROND FENTE - M 4
depuis
£1,87
depuis
£1,87
#
10
MPN:
94451203301
boîtier - Pièce abandonnée
GAUCHE
#
10
MPN:
94451203304
LOGEMENT
GAUCHE
depuis
£115,62
depuis
£115,62
#
10
MPN:
94451203401
boîtier - Pièce abandonnée
DROITE
#
10
MPN:
94451203404
LOGEMENT
DROITE
depuis
£115,62
depuis
£115,62
#
11
MPN:
477827035
isolateur en caoutchouc
depuis
£18,23
depuis
£18,23
#
12
MPN:
99921901107
VIS, CSK. HAUTE DÉFINITION. - PIÈCE ARRÊTÉE
#
12
MPN:
9992190110H
VIS, CSK. HAUTE DÉFINITION. - PIÈCE ARRÊTÉE
#
12
MPN:
9992190110J
vis, csk. HD.
depuis
£3,60
depuis
£3,60
#
13
MPN:
477827305B
DEMI-charnière
depuis
£9,32
depuis
£9,32
#
14
MPN:
94451231100
axe - charnière
depuis
£2,29
depuis
£2,29
#
15
MPN:
477827441
BAGUE
depuis
£3,68
depuis
£3,68
#
16
MPN:
477827348F
jambe de force remplie de gaz
DROITE
depuis
£50,92
depuis
£50,92
#
16
MPN:
477827349D
jambe de force remplie de gaz
GAUCHE
depuis
£42,86
depuis
£42,86
#
17
MPN:
94453854700
GOUPILLE DE VERROUILLAGE
Remplacement
Remplacement
#
18
MPN:
N 0111513
hexadécimal. écrou - M 8
Remplacement
Remplacement
#
19
MPN:
90002500702
Rondelle - A 8,4 - PIÈCE ARRÊTÉE
#
19
MPN:
90002500703
Rondelle – A 8,4
depuis
£0,84
depuis
£0,84
#
20
MPN:
N 0147703
vis, fromage hd. - M 8 X 12
depuis
£2,10
depuis
£2,10
#
21
MPN:
92851241703
PLAQUE
#
23
MPN:
94451241300
JOINT - CHARNIÈRE DE CAPOT
depuis
£3,60
depuis
£3,60
#
24
MPN:
94451236501
JOINT - SERRURE DU COUVERCLE - PARTIE INFERIEURE
GAUCHE
depuis
£58,50
depuis
£58,50
#
24
MPN:
94451236601
JOINT - SERRURE DU COUVERCLE - PARTIE INFERIEURE
DROITE
depuis
£56,75
depuis
£56,75
#
25
MPN:
95151244700
PLAQUE DE RENFORT
depuis
£30,26
depuis
£30,26
#
26
MPN:
94453895501
UNITÉ DE VERROUILLAGE POUR - HAYON - D >> - MJ 1987
GAUCHE
depuis
£97,87
depuis
£97,87
#
26
MPN:
94453805501
Unité de verrouillage pour - hayon - D - MJ 1988>> - MJ 1988
GAUCHE
#
26
MPN:
94453895601
UNITÉ DE VERROUILLAGE POUR - HAYON - D >> - MJ 1987
DROITE
depuis
£99,55
depuis
£99,55
#
26
MPN:
94453805601
Unité de verrouillage pour - hayon - D - MJ 1988>> - MJ 1988
DROITE
#
27
MPN:
477827541
Bac de récupération d'eau
depuis
£3,97
depuis
£3,97
#
28
MPN:
N 0120064
anneau de verrouillage - B 6
depuis
£0,70
depuis
£0,70
#
29
MPN:
90007601002
ÉCROU - M 6 - PIÈCE ARRÊTÉE
#
29
MPN:
9000760100B
écrou - M 6
depuis
£0,73
depuis
£0,73
#
30
MPN:
111971911A
ŒILLET
depuis
£4,00
depuis
£4,00
#
31
MPN:
477827547
TUYAU - 400 MM
#
32
MPN:
477827529A
BAGUE D'ÉTANCHÉITÉ
depuis
£3,33
depuis
£3,33
#
33
MPN:
477898082
cylindre de serrure - Sans numéro de serrure stipulé - D >> - MJ 1987
depuis
£47,50
depuis
£47,50
#
33
MPN:
94453891101
cylindre de serrure - Sans numéro de serrure stipulé - avec 2 clés secondaires - D - MJ 1988>> - MJ 1988
depuis
£106,95
depuis
£106,95
#
33
MPN:
477827573B
CYLINDRE DE SERRURE - NUMÉRO DE SERRURE D'ÉTAT - D >> - MJ 1987
depuis
£177,84
depuis
£177,84
#
33
MPN:
94453807300
cylindre de serrure - avec numéro de serrure stipulé - Numéro de serrure d'état - D - MJ 1988>>
depuis
£185,13
depuis
£185,13
#
34
MPN:
N 0141395
remplissage hd. vis - M 6 X 12
depuis
£1,06
depuis
£1,06
#
35
MPN:
N 0120072
ANNEAU DE VERROUILLAGE - A 6 - PIÈCE ARRÊTÉE
#
35
MPN:
90002700403
ANNEAU DE VERROUILLAGE - A 6
depuis
£0,63
depuis
£0,63
#
37
MPN:
99353156300
CLIP DE LIAISON - D >> - MJ 1987
depuis
£0,73
depuis
£0,73
Cette pièce remplace le numéro de pièce 99353156301
#
37
MPN:
99916605402
PLAQUE DE RETENUE - D - MJ 1988>> - MJ 1988 - PIÈCE ARRÊTÉE
#
37
MPN:
99916605401
plaque de retenue - D - MJ 1988>>
depuis
£0,91
depuis
£0,91
#
38
MPN:
94451204300
JOINT POUR COUVERCLE ARRIÈRE - PIÈCE ARRÊTÉE
#
38
MPN:
94451204301
JOINT POUR COUVERCLE ARRIÈRE
depuis
£64,89
depuis
£64,89
#
38
MPN:
94451246300
JOINT SUPPLÉMENTAIRE - D - MJ 1986>> - MJ 1986
depuis
£59,24
depuis
£59,24
#
38
MPN:
94451246300
Joint supplémentaire - D - MJ 1987>>
depuis
£59,24
depuis
£59,24
#
38
MPN:
99959134203
SERRER
depuis
£0,82
depuis
£0,82
#
39
MPN:
477845333
BOUCHON FILETÉ
depuis
£36,59
depuis
£36,59
#
40
MPN:
477955439
ŒILLET
depuis
£7,77
depuis
£7,77
#
41
MPN:
477845331
Rondelle
depuis
£5,28
depuis
£5,28
#
42
MPN:
N 01111814
hexadécimal. écrou - M 8 - Pièce abandonnée
#
42
MPN:
90003400105
hexadécimal. écrou - M 8
depuis
£4,52
depuis
£4,52
#
43
MPN:
N 0157041
DOUILLE À BILLE - D >> - MJ 1987
depuis
£2,10
depuis
£2,10
#
43
MPN:
99916802500
douille à bille - D - MJ 1988>> - MJ 1988
depuis
£4,52
depuis
£4,52
#
44
MPN:
94451209201
tige de traction
DROITE
#
45
MPN:
94451209100
tige de rayon
GAUCHE
#
46
MPN:
94462402401
MOTEUR ÉLECTRIQUE - VOIR INFORMATIONS TECHNIQUES - GR.5,NR.1/93 - F >> 92-GN402 704
depuis
£336,72
depuis
£336,72
#
46
MPN:
94462402401
MOTEUR ÉLECTRIQUE - VOIR INFORMATIONS TECHNIQUES - GR.5,NR.1/93 - F 92-GN402 705>> - D >> - MJ 1987
depuis
£336,72
depuis
£336,72
#
46
MPN:
94462402402
moteur électrique - Voir information technique - GR.5,NR.1/93 - D - MJ 1988>> - MJ 1988
#
47
MPN:
94462482401
LEVIER - F >> 92-GN402 704
depuis
£87,39
depuis
£87,39
#
47
MPN:
94462482400
levier - F 92-GN402 705>> - D >> - MJ 1987
depuis
£87,39
depuis
£87,39
#
47
MPN:
94462481400
levier - D - MJ 1988>> - MJ 1988
depuis
£65,35
depuis
£65,35
#
48
MPN:
99908404502
CONTRE-ÉCROU
depuis
£2,34
depuis
£2,34
#
49
MPN:
94451209702
câble Bowden - D >> - MJ 1987
depuis
£39,28
depuis
£39,28
#
49
MPN:
94451209703
câble Bowden - D - MJ 1988>> - MJ 1988
depuis
£34,17
depuis
£34,17
#
50
MPN:
94451209500
LEVIER
depuis
£76,13
depuis
£76,13
#
52
MPN:
N 0120542
Rondelle DE SERRAGE
depuis
£0,60
depuis
£0,60
#
53
MPN:
94451220100
GOUJON
depuis
£3,11
depuis
£3,11
#
54
MPN:
N 0115247
Rondelle - B 6 - PIÈCE ARRÊTÉE
#
54
MPN:
N 01152427
Rondelle - B 6
depuis
£0,47
depuis
£0,47
#
55
MPN:
90007601002
ÉCROU - M 6 - PIÈCE ARRÊTÉE
#
55
MPN:
9000760100B
écrou - M 6
depuis
£0,73
depuis
£0,73
#
56
MPN:
94462403000
MICRO-INTERRUPTEUR - D - MJ 1988>> - MJ 1988
depuis
£54,48
depuis
£54,48
#
57
MPN:
99959191000
pince - D - MJ 1988>> - MJ 1988
depuis
£2,34
depuis
£2,34
-part-diagram-804-000.webp "PORSCHE 1986 (924S) PORTE SCHÉMA DES PIÈCES")
-part-diagram-804-005.webp "PORSCHE 1986 (924S) POIGNÉE DE PORTE, EXTÉRIEURE - LOQUET DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-804-015.webp "PORSCHE 1986 (924S) LÈVE-FENÊTRE - CANAL EN VERRE SCHÉMA DES PIÈCES")
-part-diagram-805-000.webp "PORSCHE 1986 (924S) VITRAGE DES FENÊTRES SCHÉMA DES PIÈCES")
-part-diagram-806-000.webp "PORSCHE 1986 (924S) PHARE POP-UP SCHÉMA DES PIÈCES")
-part-diagram-807-000.webp "PORSCHE 1986 (924S) ABSORBEUR DE BRUIT SCHÉMA DES PIÈCES")
-part-diagram-807-002.webp "PORSCHE 1986 (924S) GARNITURES SCHÉMA DES PIÈCES")
-part-diagram-807-005.webp "PORSCHE 1986 (924S) GARNITURES SCHÉMA DES PIÈCES")
-part-diagram-808-000.webp "PORSCHE 1986 (924S) SIÈGE AVANT - COMPLET SCHÉMA DES PIÈCES")
-part-diagram-808-001.webp "PORSCHE 1986 (924S) SIEGE AVANT - PIÈCES SIMPLES - TISSU SCHÉMA DES PIÈCES")
-part-diagram-808-005.webp "PORSCHE 1986 (924S) SIÈGE SPORT - COMPLET SCHÉMA DES PIÈCES")
-part-diagram-808-010.webp "PORSCHE 1986 (924S) SIÈGE SPORT - DOSSIER - PIÈCES INDIVIDUELLES SCHÉMA DES PIÈCES")
-part-diagram-808-015.webp "PORSCHE 1986 (924S) SIÈGE SPORT - COUSSIN DE SIÈGE - PIÈCES INDIVIDUELLES SCHÉMA DES PIÈCES")
-part-diagram-808-020.webp "PORSCHE 1986 (924S) SIÈGE D'URGENCE - COMPLET SCHÉMA DES PIÈCES")
-part-diagram-808-025.webp "PORSCHE 1986 (924S) SIÈGE D'URGENCE - PIÈCES INDIVIDUELLES SCHÉMA DES PIÈCES")
-part-diagram-808-030.webp "PORSCHE 1986 (924S) SIÈGE D'URGENCE - DIVISÉ SCHÉMA DES PIÈCES")
-part-diagram-808-035.webp "PORSCHE 1986 (924S) SIÈGE D'URGENCE - PIÈCES INDIVIDUELLES SCHÉMA DES PIÈCES")
-part-diagram-809-000.webp "PORSCHE 1986 (924S) TABLEAU DE BORD - CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-809-001.webp "PORSCHE 1986 (924S) PORTE-CASSETTE SCHÉMA DES PIÈCES")
-part-diagram-809-005.webp "PORSCHE 1986 (924S) RÉTROVISEUR - PARE-SOLEIL SCHÉMA DES PIÈCES")
-part-diagram-809-010.webp "PORSCHE 1986 (924S) COUVERCLE DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-810-000.webp "PORSCHE 1986 (924S) MOULURE DÉCORATIVE SCHÉMA DES PIÈCES")
-part-diagram-810-005.webp "PORSCHE 1986 (924S) COUVERCLE - PLAQUES SIGNALÉTIQUES SCHÉMA DES PIÈCES")
-part-diagram-811-005.webp "PORSCHE 1986 (924S) TOIT RELEVABLE SCHÉMA DES PIÈCES")
-part-diagram-811-010.webp "PORSCHE 1986 (924S) TOIT LEVANT - MÉCANISME D'ENTRAÎNEMENT - F 92-GN402 705>> SCHÉMA DES PIÈCES")
-part-diagram-812-000.webp "PORSCHE 1986 (924S) CEINTURE DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-812-005.webp "PORSCHE 1986 (924S) CEINTURE DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-813-025.webp "PORSCHE 1986 (924S) CLIMATISEUR SCHÉMA DES PIÈCES")
-part-diagram-813-035.webp "PORSCHE 1986 (924S) CLIMATISEUR SCHÉMA DES PIÈCES")
-part-diagram-813-040.webp "PORSCHE 1986 (924S) COMPRESSEUR SCHÉMA DES PIÈCES")
-part-diagram-813-045.webp "PORSCHE 1986 (924S) CHAUFFAGE - VENTILATEUR - NOYAU DE CHAUFFAGE SCHÉMA DES PIÈCES")
-part-diagram-813-050.webp "PORSCHE 1986 (924S) CONDUIT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-813-055.webp "PORSCHE 1986 (924S) CONTRÔLE DU VIDE SCHÉMA DES PIÈCES")
-part-diagram-813-060.webp "PORSCHE 1986 (924S) CLIMATISEUR SCHÉMA DES PIÈCES")
-part-diagram-901-000.webp "PORSCHE 1986 (924S) ÉLECTRIQUE DU MOTEUR 1 SCHÉMA DES PIÈCES")
-part-diagram-901-005.webp "PORSCHE 1986 (924S) ÉLECTRIQUE DU MOTEUR 2 SCHÉMA DES PIÈCES")
-part-diagram-902-000.webp "PORSCHE 1986 (924S) ALTERNATEUR - AVEC : - ATTACHES SCHÉMA DES PIÈCES")
-part-diagram-902-010.webp "PORSCHE 1986 (924S) DÉMARREUR - BATTERIE - FAISCEAU DE CABLAGE SCHÉMA DES PIÈCES")
-part-diagram-902-020.webp "PORSCHE 1986 (924S) FAISCEAU DE CÂBLAGE - COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-902-025.webp "PORSCHE 1986 (924S) FAISCEAU DE CABLAGE - TABLEAU DE BORD - CONSOLE CENTRALE - TOIT OUVRANT SCHÉMA DES PIÈCES")
-part-diagram-902-030.webp "PORSCHE 1986 (924S) FAISCEAU DE CÂBLAGE - EXTRÉMITÉ ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-902-037.webp "PORSCHE 1986 (924S) ŒILLET - CRAVATE SCHÉMA DES PIÈCES")
-part-diagram-902-050.webp "PORSCHE 1986 (924S) BORNE À BROCHE (MÂLE) - BROCHE DE CONTACT - FOSSE DE CÂBLE SCHÉMA DES PIÈCES")
-part-diagram-902-052.webp "PORSCHE 1986 (924S) BORNE À LAME MÂLE - CONNECTEUR PUSH-ON SCHÉMA DES PIÈCES")
-part-diagram-902-054.webp "PORSCHE 1986 (924S) CONNECTEUR BOUT À BOUT - BOÎTIER DU CONNECTEUR - UNIPOLAIRE SCHÉMA DES PIÈCES")
-part-diagram-902-056.webp "PORSCHE 1986 (924S) BOÎTIER DU CONNECTEUR SCHÉMA DES PIÈCES")
-part-diagram-902-058.webp "PORSCHE 1986 (924S) BOÎTIER DU CONNECTEUR - 3-POLE SCHÉMA DES PIÈCES")
-part-diagram-902-060.webp "PORSCHE 1986 (924S) BOÎTIER DU CONNECTEUR - 4-POLE SCHÉMA DES PIÈCES")
-part-diagram-902-062.webp "PORSCHE 1986 (924S) BOÎTIER DU CONNECTEUR SCHÉMA DES PIÈCES")
-part-diagram-902-064.webp "PORSCHE 1986 (924S) BOÎTIER DU CONNECTEUR - 8-POLE - 9-POLE SCHÉMA DES PIÈCES")
-part-diagram-902-066.webp "PORSCHE 1986 (924S) BOÎTIER DU CONNECTEUR SCHÉMA DES PIÈCES")
-part-diagram-903-000.webp "PORSCHE 1986 (924S) INTERRUPTEUR - RELAIS SCHÉMA DES PIÈCES")
-part-diagram-903-006.webp "PORSCHE 1986 (924S) BOÎTIER DE VERROUILLAGE DE DIRECTION - COMMUTATEUR DE COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-903-010.webp "PORSCHE 1986 (924S) CORNE SCHÉMA DES PIÈCES")
-part-diagram-904-000.webp "PORSCHE 1986 (924S) SYSTÈME D'ESSUIE-GLACE SCHÉMA DES PIÈCES")
-part-diagram-904-005.webp "PORSCHE 1986 (924S) ESSUIE-GLACE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-904-010.webp "PORSCHE 1986 (924S) UNITÉ DE LAVE- RONDELLE SCHÉMA DES PIÈCES")
-part-diagram-904-015.webp "PORSCHE 1986 (924S) SYSTÈME DE LAVE- RONDELLE SCHÉMA DES PIÈCES")
-part-diagram-905-000.webp "PORSCHE 1986 (924S) PHARE - MOTEUR ÉLECTRIQUE - PHARE REPLIABLE SCHÉMA DES PIÈCES")
-part-diagram-905-010.webp "PORSCHE 1986 (924S) CLIGNOTANT SCHÉMA DES PIÈCES")
-part-diagram-905-015.webp "PORSCHE 1986 (924S) ÉCLAIRAGE DE PLAQUE D'IMMATRICULATION - FEU ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-905-020.webp "PORSCHE 1986 (924S) ÉCLAIRAGE INTÉRIEUR - RÉPÉTEUR DE CLIGNOTANTS SCHÉMA DES PIÈCES")
-part-diagram-906-000.webp "PORSCHE 1986 (924S) GROUPE D'INSTRUMENTS - CAPTEUR SCHÉMA DES PIÈCES")
-part-diagram-906-005.webp "PORSCHE 1986 (924S) COMPTEUR DE VITESSE SCHÉMA DES PIÈCES")
-part-diagram-907-000.webp "PORSCHE 1986 (924S) SYSTÈME DE RÉGULATEUR DE VITESSE SCHÉMA DES PIÈCES")
-part-diagram-909-000.webp "PORSCHE 1986 (924S) SYSTÈME D'ALARME SCHÉMA DES PIÈCES")
-part-diagram-001-000.webp "PORSCHE 1986 (924S) ACCESSOIRES - OUTIL - TROUSSE DE PREMIERS SECOURS SCHÉMA DES PIÈCES")
-part-diagram-001-003.webp "PORSCHE 1986 (924S) PRODUIT DE NETTOYAGE - PORSCHE CLASSIQUE SCHÉMA DES PIÈCES")
-part-diagram-001-004.webp "PORSCHE 1986 (924S) ACCESSOIRES - PORSCHE CLASSIQUE SCHÉMA DES PIÈCES")
-part-diagram-001-005.webp "PORSCHE 1986 (924S) SIGNES/AVIS SCHÉMA DES PIÈCES")
-part-diagram-001-010.webp "PORSCHE 1986 (924S) PLAQUE D'IDENTIFICATION SCHÉMA DES PIÈCES")
-part-diagram-002-000.webp "PORSCHE 1986 (924S) ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-002-006.webp "PORSCHE 1986 (924S) SYSTÈME DE TRANSPORT SUR LE TOIT SCHÉMA DES PIÈCES")
-part-diagram-002-007.webp "PORSCHE 1986 (924S) SYSTÈME DE TRANSPORT SUR LE TOIT SCHÉMA DES PIÈCES")
-part-diagram-002-010.webp "PORSCHE 1986 (924S) ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-003-000.webp "PORSCHE 1986 (924S) UNITÉ RADIO - ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-004-000.webp "PORSCHE 1986 (924S) LAQUES - MATÉRIAUX DE BASE SCHÉMA DES PIÈCES")
-part-diagram-005-003.webp "PORSCHE 1986 (924S) MANUEL D'INSTRUCTIONS - PASS SOINS SCHÉMA DES PIÈCES")
-part-diagram-005-005.webp "PORSCHE 1986 (924S) MANUEL DU PROPRIÉTAIRE - PASS DE SOINS SCHÉMA DES PIÈCES")
-part-diagram-101-000.webp "PORSCHE 1986 (924S) MOTEUR COURT - CARTER MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-101-005.webp "PORSCHE 1986 (924S) PLAQUE DE PROTECTION F. MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-101-010.webp "PORSCHE 1986 (924S) CARTER MOTEUR - FIXATIONS SCHÉMA DES PIÈCES")
-part-diagram-101-015.webp "PORSCHE 1986 (924S) CARTER MOTEUR - FIXATIONS SCHÉMA DES PIÈCES")
-part-diagram-102-000.webp "PORSCHE 1986 (924S) VILEBREQUIN - BIELLE SCHÉMA DES PIÈCES")
-part-diagram-102-005.webp "PORSCHE 1986 (924S) PISTON - SEGMENT DE PISTON SCHÉMA DES PIÈCES")
-part-diagram-103-000.webp "PORSCHE 1986 (924S) CULASSE SCHÉMA DES PIÈCES")
-part-diagram-103-005.webp "PORSCHE 1986 (924S) CARTER D'ARBRE À CAMES - ARBRE À CAMES SCHÉMA DES PIÈCES")
-part-diagram-103-010.webp "PORSCHE 1986 (924S) ARBRE À CAMES - MÉCANISME D'ENTRAÎNEMENT - D >> - MJ 1986 SCHÉMA DES PIÈCES")
-part-diagram-103-012.webp "PORSCHE 1986 (924S) ARBRE À CAMES - MÉCANISME D'ENTRAÎNEMENT - D - MJ 1987>> SCHÉMA DES PIÈCES")
-part-diagram-103-015.webp "PORSCHE 1986 (924S) ARBRE - MÉCANISME D'ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-104-000.webp "PORSCHE 1986 (924S) LUBRIFICATION DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-105-000.webp "PORSCHE 1986 (924S) POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-105-005.webp "PORSCHE 1986 (924S) EAU FROIDE SCHÉMA DES PIÈCES")
-part-diagram-106-000.webp "PORSCHE 1986 (924S) SYSTÈME DE FILTRE À AIR SCHÉMA DES PIÈCES")
-part-diagram-107-000.webp "PORSCHE 1986 (924S) L-JETRONIC - 1 SCHÉMA DES PIÈCES")
-part-diagram-107-005.webp "PORSCHE 1986 (924S) L-JETRONIC - 2 SCHÉMA DES PIÈCES")
-part-diagram-107-010.webp "PORSCHE 1986 (924S) L-JETRONIC - 3 SCHÉMA DES PIÈCES")
-part-diagram-109-000.webp "PORSCHE 1986 (924S) SUSPENSION DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-198-005.webp "PORSCHE 1986 (924S) HUILE MOTEUR - PORSCHE CLASSIQUE 10W50 SCHÉMA DES PIÈCES")
-part-diagram-201-000.webp "PORSCHE 1986 (924S) RÉSERVOIR DE CARBURANT - 1 SCHÉMA DES PIÈCES")
-part-diagram-201-003.webp "PORSCHE 1986 (924S) RÉSERVOIR DE CARBURANT - 2 SCHÉMA DES PIÈCES")
-part-diagram-201-005.webp "PORSCHE 1986 (924S) CARTOUCHE D'ÉMISSION PAR ÉVAPORATION - VENTILATION DU RÉSERVOIR SCHÉMA DES PIÈCES")
-part-diagram-201-010.webp "PORSCHE 1986 (924S) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-202-000.webp "PORSCHE 1986 (924S) SYSTÈME D'ÉCHAPPEMENT - SILENCIEUX D'ÉCHAPPEMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-202-005.webp "PORSCHE 1986 (924S) SYSTÈME D'ÉCHAPPEMENT - CATALYSEUR SCHÉMA DES PIÈCES")
-part-diagram-202-010.webp "PORSCHE 1986 (924S) SYSTÈME D'ÉCHAPPEMENT - SILENCIEUX D'ÉCHAPPEMENT, ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-202-015.webp "PORSCHE 1986 (924S) SYSTÈME D'ÉCHAPPEMENT - SILENCIEUX D'ÉCHAPPEMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-202-020.webp "PORSCHE 1986 (924S) SYSTÈME D'ÉCHAPPEMENT - CATALYSEUR SCHÉMA DES PIÈCES")
-part-diagram-202-025.webp "PORSCHE 1986 (924S) SYSTÈME D'ÉCHAPPEMENT - SILENCIEUX D'ÉCHAPPEMENT, ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-298-005.webp "PORSCHE 1986 (924S) PORSCHE CLASSIC - ADDITIF - POUR CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-301-000.webp "PORSCHE 1986 (924S) TUBE CENTRAL - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-301-005.webp "PORSCHE 1986 (924S) EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-302-000.webp "PORSCHE 1986 (924S) TRANSMISSION DE REMPLACEMENT - CARTER DE TRANSMISSION - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-303-000.webp "PORSCHE 1986 (924S) ENGRENAGES ET ARBRES - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-304-000.webp "PORSCHE 1986 (924S) COMMANDE DE TRANSMISSION - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-305-000.webp "PORSCHE 1986 (924S) DIFFÉRENTIEL - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-305-005.webp "PORSCHE 1986 (924S) DIFFÉRENTIEL À GLISSEMENT LIMITÉ SCHÉMA DES PIÈCES")
-part-diagram-306-000.webp "PORSCHE 1986 (924S) SUSPENSION DE TRANSMISSION - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-307-000.webp "PORSCHE 1986 (924S) TUBE CENTRAL - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-308-000.webp "PORSCHE 1986 (924S) TRANSMISSION DE REMPLACEMENT - CARTER DE TRANSMISSION FINALE - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-309-000.webp "PORSCHE 1986 (924S) CARTER DE TRANSMISSION - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-309-005.webp "PORSCHE 1986 (924S) ADMISSION D'HUILE - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-309-010.webp "PORSCHE 1986 (924S) REFROIDISSEMENT D'HUILE - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-310-000.webp "PORSCHE 1986 (924S) COMMANDE DE TRANSMISSION - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-310-005.webp "PORSCHE 1986 (924S) CORPS DE SOUPAPE - CRÉPINE D'HUILE - RÉGULATEUR - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-311-000.webp "PORSCHE 1986 (924S) DIFFÉRENTIEL - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-312-000.webp "PORSCHE 1986 (924S) SUSPENSION DE TRANSMISSION - POUR - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-401-010.webp "PORSCHE 1986 (924S) FUSÉE DE DIRECTION - LUBRIFIANTS SCHÉMA DES PIÈCES")
-part-diagram-402-000.webp "PORSCHE 1986 (924S) SUSPENSION - AMORTISSEUR SCHÉMA DES PIÈCES")
-part-diagram-402-010.webp "PORSCHE 1986 (924S) STABILISATEUR SCHÉMA DES PIÈCES")
-part-diagram-403-000.webp "PORSCHE 1986 (924S) MÉCANISME DE DIRECTION - TIGE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-403-002.webp "PORSCHE 1986 (924S) DIRECTION ASSISTEE - DIRECTION - POMPE DE DIRECTION ASSISTEE - CONDUITES SCHÉMA DES PIÈCES")
-part-diagram-403-005.webp "PORSCHE 1986 (924S) VOLANT - COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-501-000.webp "PORSCHE 1986 (924S) SUPPORT D'ESSIEU ARRIÈRE - DIRECTION D'ESSIEU ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-501-005.webp "PORSCHE 1986 (924S) ARBRE DE ROUE ARRIÈRE - LUBRIFIANTS SCHÉMA DES PIÈCES")
-part-diagram-501-010.webp "PORSCHE 1986 (924S) ARBRE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-502-000.webp "PORSCHE 1986 (924S) AMORTISSEUR DE VIBRATIONS - STABILISATEUR SCHÉMA DES PIÈCES")
-part-diagram-602-000.webp "PORSCHE 1986 (924S) FREINS À DISQUE - ESSIEU AVANT SCHÉMA DES PIÈCES")
-part-diagram-603-000.webp "PORSCHE 1986 (924S) FREINS À DISQUE - ESSIEU ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-604-000.webp "PORSCHE 1986 (924S) MAITRE CYLINDRE DE FREIN - SERVOFREIN - RESERVOIR SCHÉMA DES PIÈCES")
-part-diagram-604-010.webp "PORSCHE 1986 (924S) CONDUITES DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-698-005.webp "PORSCHE 1986 (924S) LIQUIDE DE FREIN - PORSCHE CLASSIQUE SCHÉMA DES PIÈCES")
-part-diagram-701-000.webp "PORSCHE 1986 (924S) MECANISME DE CHANGEMENT DE VITESSES - POUR - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-701-010.webp "PORSCHE 1986 (924S) MÉCANISME DE CHANGEMENT DE VITESSE - POUR - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-701-015.webp "PORSCHE 1986 (924S) LEVIER DE FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-702-000.webp "PORSCHE 1986 (924S) FREIN - EMBRAYAGE - PÉDALES SCHÉMA DES PIÈCES")
-part-diagram-702-005.webp "PORSCHE 1986 (924S) FREIN - EMBRAYAGE - PÉDALES SCHÉMA DES PIÈCES")
-part-diagram-702-010.webp "PORSCHE 1986 (924S) COMMANDE D'ACCÉLÉRATEUR - POUR - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-702-015.webp "PORSCHE 1986 (924S) COMMANDE D'ACCÉLÉRATEUR - POUR - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-801-000.webp "PORSCHE 1986 (924S) CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-801-010.webp "PORSCHE 1986 (924S) PARTIE AVANT DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-801-015.webp "PORSCHE 1986 (924S) PANNEAU LATÉRAL SCHÉMA DES PIÈCES")
-part-diagram-801-025.webp "PORSCHE 1986 (924S) AILE SCHÉMA DES PIÈCES")
-part-diagram-802-000.webp "PORSCHE 1986 (924S) PARE-CHOC - SANS : - SCHÉMA DES PIÈCES DU TAMPON")
-part-diagram-802-005.webp "PORSCHE 1986 (924S) PARE-CHOC - AVEC : - SCHÉMA DES PIÈCES DU TAMPON")
-part-diagram-803-000.webp "PORSCHE 1986 (924S) COUVERCLE - ACTIONNEUR SCHÉMA DES PIÈCES")
