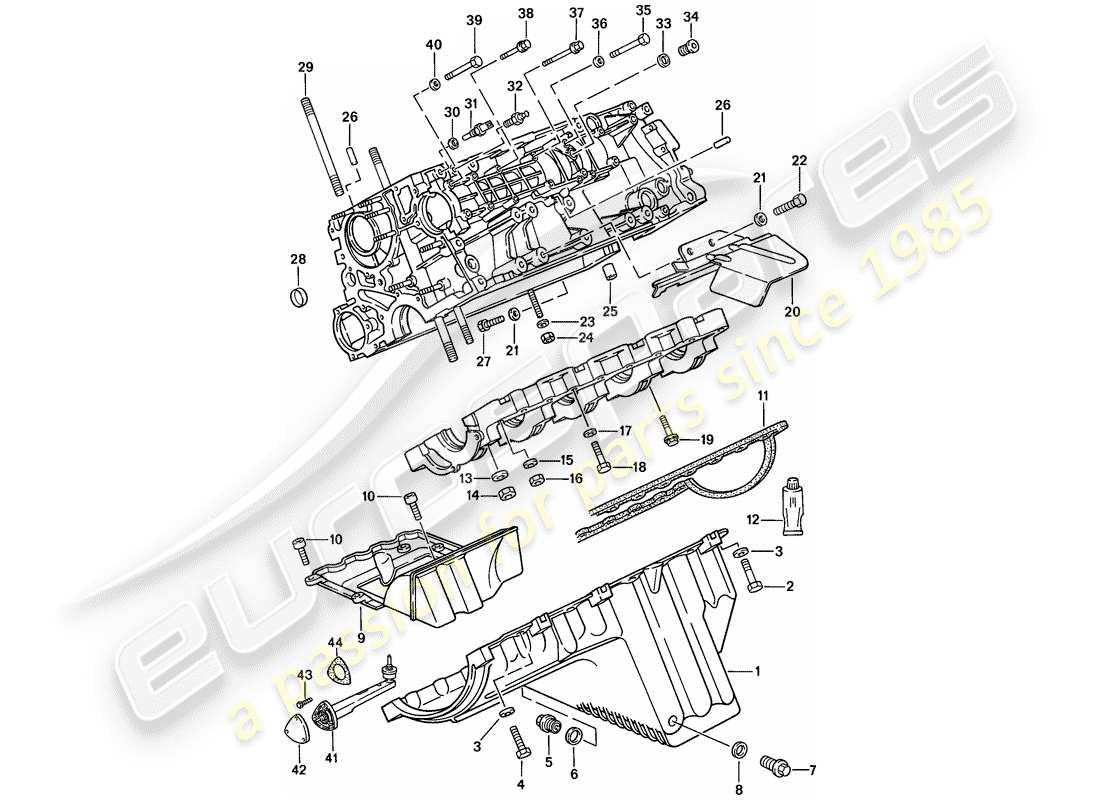

101-015 - CARTER MOTEUR - FIXATIONS
Porsche 1987 (924S) CRANKCASE - FASTENERS Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 94410120111
CARTER D'HUILE - VOIR TPI - GR.1 NR. 21 - M >> 43H 05637 - M >> 43H 31343
(4407,4408)
# 1
MPN: 94410120114
carter d'huile - M 43H 05638 >> - M 43H 31344 >>
(4407,4408)
# 2
MPN: N 0402591
vis, hexagonale. HD. - M 6 X 50
depuis £0,63
depuis £0,63
# 3
MPN: N 0115247
Rondelle - Pièce abandonnée
# 3
MPN: N 01152427
Rondelle
depuis £0,47
depuis £0,47
# 4
MPN: 90007501702
vis, hexagonale. HD. - M 6 X 25
# 4
MPN: 90007501703
vis, hexagonale. HD. - M 6 X 25
depuis £0,73
depuis £0,73
# 5
MPN: 94410719701
BOUCHON FILETÉ
Remplacement
Remplacement
# 6
MPN: 90012311830
BAGUE D'ÉTANCHÉITÉ
depuis £0,87
depuis £0,87
# 7
MPN: N 0161641
BOUCHON FILETÉ
depuis £5,10
depuis £5,10
# 8
MPN: 90012304930
ANNEAU D'ÉTANCHÉITÉ - KIT DE RÉPARATION POUR L'ENTRETIEN - VOIR ILLUSTRATION :
--198-000
depuis £2,34
depuis £2,34
# 9
MPN: 94410738902
Insert pour carter d'huile
# 10
MPN: 90011900102
vis, fromage hd. - M 5 X 12 - Pièce abandonnée
# 10
MPN: 90097600301
vis, fromage hd. - M 5 X 12
depuis £1,26
depuis £1,26
# 11
MPN: 94410120502
JOINT DE CARTER D'HUILE
depuis £109,19
depuis £109,19
# 12
MPN: 00004301901
SCELLANT - SILASTIK 730 RTV 125 ML - PIÈCE ARRÊTÉE
# 12
MPN: PCG04301901
SCELLANT - SILASTIK 730 RTV 125 ML
depuis £188,02
depuis £188,02
# 13
MPN: 94410422900
Rondelle
depuis £2,34
depuis £2,34
# 14
MPN: N 0110208
hexadécimal. écrou - M 12 X 1,5 - Pièce abandonnée
# 14
MPN: 90003403601
hexadécimal. écrou - M 12 X 1,5
depuis £1,64
depuis £1,64
# 15
MPN: 92810130300
Rondelle
depuis £2,34
depuis £2,34
# 16
MPN: N 01101013
hexadécimal. écrou - M 10
depuis £1,48
depuis £1,48
# 17
MPN: 90002500702
Rondelle - Pièce abandonnée
# 17
MPN: 90002500703
Rondelle
depuis £0,84
depuis £0,84
# 18
MPN: 90007404002
vis, hexagonale. HD. - M 8 X 50
Remplacement
Remplacement
# 19
MPN: 90007534502
Boulon avec Rondelle - M 6 X 35 - Pièce abandonnée
# 19
MPN: 90007534501
Boulon avec Rondelle – M 6 X 35
depuis £1,48
depuis £1,48
# 20
MPN: 94410103300
BOUCLIER
# 21
MPN: 90002500702
Rondelle - Pièce abandonnée
# 21
MPN: 90002500703
Rondelle
depuis £0,84
depuis £0,84
# 22
MPN: 90007508502
VIS À SIX PANS. HAUTE DÉFINITION.
Remplacement
Remplacement
# 23
MPN: N 0115247
Rondelle - Pièce abandonnée
# 23
MPN: N 01152427
Rondelle
depuis £0,47
depuis £0,47
# 24
MPN: 90007601002
ECROU - PIÈCE ARRÊTÉE
# 24
MPN: 9000760100B
NOIX
Remplacement
Remplacement
# 25
MPN: 92810119503
DOUILLE DE RACCORD
# 26
MPN: 99901203400
goupille de centrage - 8 X 12
depuis £1,61
depuis £1,61
# 27
MPN: 90007508702
VIS À SIX PANS. HAUTE DÉFINITION.
# 27
MPN: 90007508703
VIS À SIX PANS. HAUTE DÉFINITION.
Remplacement
Remplacement
# 27
MPN: 90007508704
VIS À SIX PANS. HAUTE DÉFINITION.
M8X16-yellow
depuis £0,86
depuis £0,86
Cette pièce remplace le numéro de pièce 90007508703
# -
-
BAGUE D'ÉTANCHÉITÉ
# 28
MPN: N 0119191
BOUCHON D'ÉTANCHÉITÉ
depuis £2,01
depuis £2,01
# 29
MPN: 94410119700
GOUJON
depuis £7,86
depuis £7,86
# 30
MPN: 90012310130
BAGUE D'ÉTANCHÉITÉ
depuis £0,74
depuis £0,74
# 31
MPN: 94460612500
CAPTEUR DE TEMPÉRATURE
depuis £52,30
depuis £52,30
# 32
MPN: 94460620100
ÉMETTEUR DE TEMPÉRATURE
depuis £49,51
depuis £49,51
# 33
MPN: 90012300730
BAGUE D'ÉTANCHÉITÉ
depuis £0,59
depuis £0,59
Cette pièce remplace le numéro de pièce 90012310430
# 34
MPN: 90021900202
BOUCHON FILETÉ
depuis £3,48
depuis £3,48
# 35
MPN: 90007432608
vis, hexagonale. HD. - M 8 X 58 - Pièce abandonnée
depuis £9,58
depuis £9,58
# 35
MPN: 90007432601
vis, hexagonale. HD. - M 8 X 58
# 36
MPN: 99902514102
Rondelle
depuis £3,20
depuis £3,20
# 37
MPN: 90007534402
VIS À SIX PANS. HAUTE DÉFINITION. - M 6 X 50 Z1 - PIÈCE ARRÊTÉE
depuis £2,34
depuis £2,34
# 37
MPN: 90007534401
vis, hexagonale. HD. - M 6 X 50 Z1
depuis £4,35
depuis £4,35
# 38
MPN: 90007534902
vis, hexagonale. HD. - M 6 X 42 Z1
depuis £7,38
depuis £7,38
# 39
MPN: 90007413902
vis, hexagonale. HD. - M 8 X 55 - Pièce abandonnée
# 39
MPN: 90007413903
vis, hexagonale. HD. - M 8 X 55
depuis £1,23
depuis £1,23
# 39
MPN: N 0103614
vis, hexagonale. HD. - M 8 X 65 - Pièce abandonnée
(PR : 657)
depuis £1,47
depuis £1,47
# 39
MPN: N 01036113
vis, hexagonale. HD. - M 8 X 65
(PR : 657)
depuis £2,61
depuis £2,61
# 40
MPN: 90002500702
Rondelle - Pièce abandonnée
# 40
MPN: 90002500703
Rondelle
depuis £0,84
depuis £0,84
# 41
MPN: 94461315000
CAPTEUR
depuis £236,39
depuis £236,39
# 42
MPN: 94410132901
BOUCHON D'ÉTANCHÉITÉ
depuis £21,78
depuis £21,78
# 43
MPN: 99907403502
vis, hexagonale. HD. - M 5 X 20
depuis £0,88
depuis £0,88
# 44
MPN: 94410123300
joint - Pièce abandonnée
# 44
MPN: 94410123302
joint - (sans amiante)
depuis £3,25
depuis £3,25
# -
-

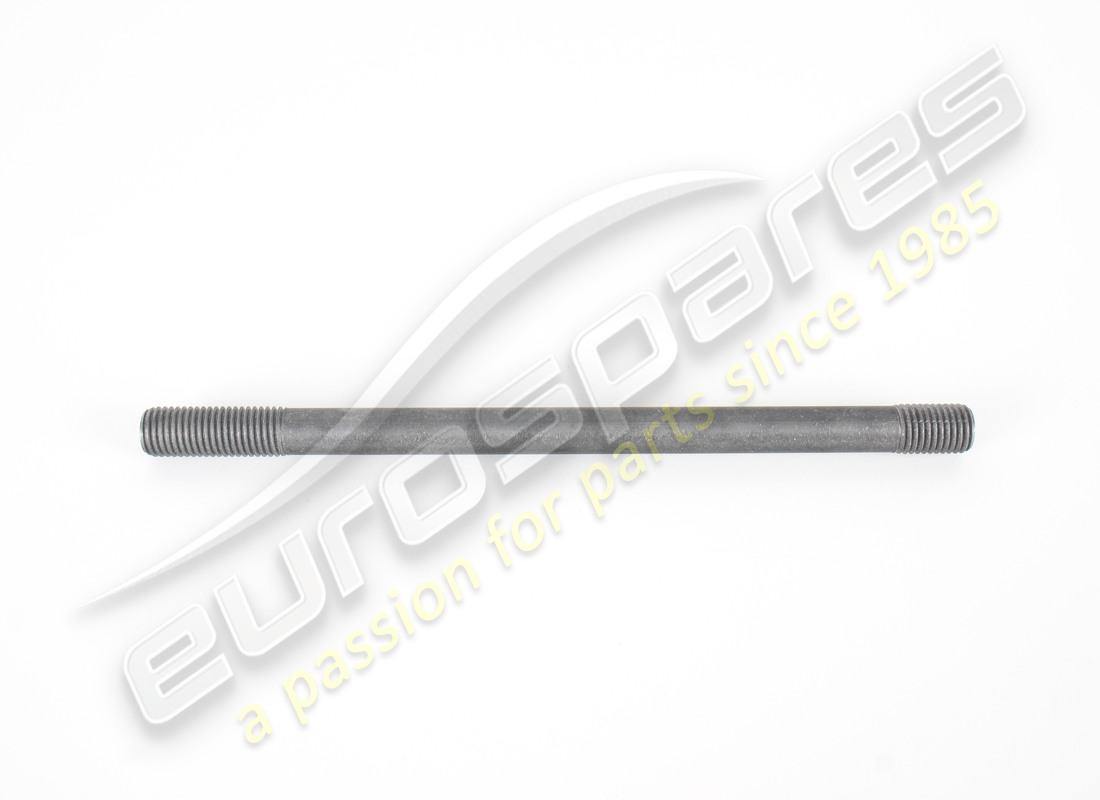

GOUJON
-part-diagram-102-000.webp "PORSCHE 1987 (924S) VILEBREQUIN - BIELLE SCHÉMA DES PIÈCES")
-part-diagram-102-005.webp "PORSCHE 1987 (924S) PISTON - SEGMENT DE PISTON SCHÉMA DES PIÈCES")
-part-diagram-103-000.webp "PORSCHE 1987 (924S) CULASSE SCHÉMA DES PIÈCES")
-part-diagram-103-005.webp "PORSCHE 1987 (924S) CARTER D'ARBRE À CAMES - ARBRE À CAMES SCHÉMA DES PIÈCES")
-part-diagram-103-010.webp "PORSCHE 1987 (924S) ARBRE À CAMES - MÉCANISME D'ENTRAÎNEMENT - D >> - MJ 1986 SCHÉMA DES PIÈCES")
-part-diagram-103-012.webp "PORSCHE 1987 (924S) ARBRE À CAMES - MÉCANISME D'ENTRAÎNEMENT - D - MJ 1987>> SCHÉMA DES PIÈCES")
-part-diagram-103-015.webp "PORSCHE 1987 (924S) ARBRE - MÉCANISME D'ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-104-000.webp "PORSCHE 1987 (924S) LUBRIFICATION DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-105-000.webp "PORSCHE 1987 (924S) POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-105-005.webp "PORSCHE 1987 (924S) EAU FROIDE SCHÉMA DES PIÈCES")
-part-diagram-106-000.webp "PORSCHE 1987 (924S) SYSTÈME DE FILTRE À AIR SCHÉMA DES PIÈCES")
-part-diagram-107-000.webp "PORSCHE 1987 (924S) L-JETRONIC - 1 SCHÉMA DES PIÈCES")
-part-diagram-107-005.webp "PORSCHE 1987 (924S) L-JETRONIC - 2 SCHÉMA DES PIÈCES")
-part-diagram-107-010.webp "PORSCHE 1987 (924S) L-JETRONIC - 3 SCHÉMA DES PIÈCES")
-part-diagram-109-000.webp "PORSCHE 1987 (924S) SUSPENSION DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-198-005.webp "PORSCHE 1987 (924S) HUILE MOTEUR - PORSCHE CLASSIQUE 10W50 SCHÉMA DES PIÈCES")
-part-diagram-201-000.webp "PORSCHE 1987 (924S) RÉSERVOIR DE CARBURANT - 1 SCHÉMA DES PIÈCES")
-part-diagram-201-003.webp "PORSCHE 1987 (924S) RÉSERVOIR DE CARBURANT - 2 SCHÉMA DES PIÈCES")
-part-diagram-201-005.webp "PORSCHE 1987 (924S) CARTOUCHE D'ÉMISSION PAR ÉVAPORATION - VENTILATION DU RÉSERVOIR SCHÉMA DES PIÈCES")
-part-diagram-201-010.webp "PORSCHE 1987 (924S) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-202-000.webp "PORSCHE 1987 (924S) SYSTÈME D'ÉCHAPPEMENT - SILENCIEUX D'ÉCHAPPEMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-202-005.webp "PORSCHE 1987 (924S) SYSTÈME D'ÉCHAPPEMENT - CATALYSEUR SCHÉMA DES PIÈCES")
-part-diagram-202-010.webp "PORSCHE 1987 (924S) SYSTÈME D'ÉCHAPPEMENT - SILENCIEUX D'ÉCHAPPEMENT, ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-202-015.webp "PORSCHE 1987 (924S) SYSTÈME D'ÉCHAPPEMENT - SILENCIEUX D'ÉCHAPPEMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-202-020.webp "PORSCHE 1987 (924S) SYSTÈME D'ÉCHAPPEMENT - CATALYSEUR SCHÉMA DES PIÈCES")
-part-diagram-202-025.webp "PORSCHE 1987 (924S) SYSTÈME D'ÉCHAPPEMENT - SILENCIEUX D'ÉCHAPPEMENT, ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-298-005.webp "PORSCHE 1987 (924S) PORSCHE CLASSIC - ADDITIF - POUR CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-301-000.webp "PORSCHE 1987 (924S) TUBE CENTRAL - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-301-005.webp "PORSCHE 1987 (924S) EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-302-000.webp "PORSCHE 1987 (924S) TRANSMISSION DE REMPLACEMENT - CARTER DE TRANSMISSION - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-303-000.webp "PORSCHE 1987 (924S) ENGRENAGES ET ARBRES - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-304-000.webp "PORSCHE 1987 (924S) COMMANDE DE TRANSMISSION - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-305-000.webp "PORSCHE 1987 (924S) DIFFÉRENTIEL - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-305-005.webp "PORSCHE 1987 (924S) DIFFÉRENTIEL À GLISSEMENT LIMITÉ SCHÉMA DES PIÈCES")
-part-diagram-306-000.webp "PORSCHE 1987 (924S) SUSPENSION DE TRANSMISSION - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-307-000.webp "PORSCHE 1987 (924S) TUBE CENTRAL - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-308-000.webp "PORSCHE 1987 (924S) TRANSMISSION DE REMPLACEMENT - CARTER DE TRANSMISSION FINALE - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-309-000.webp "PORSCHE 1987 (924S) CARTER DE TRANSMISSION - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-309-005.webp "PORSCHE 1987 (924S) ADMISSION D'HUILE - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-309-010.webp "PORSCHE 1987 (924S) REFROIDISSEMENT D'HUILE - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-310-000.webp "PORSCHE 1987 (924S) COMMANDE DE TRANSMISSION - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-310-005.webp "PORSCHE 1987 (924S) CORPS DE SOUPAPE - CRÉPINE D'HUILE - RÉGULATEUR - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-311-000.webp "PORSCHE 1987 (924S) DIFFÉRENTIEL - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-312-000.webp "PORSCHE 1987 (924S) SUSPENSION DE TRANSMISSION - POUR - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-401-010.webp "PORSCHE 1987 (924S) FUSÉE DE DIRECTION - LUBRIFIANTS SCHÉMA DES PIÈCES")
-part-diagram-402-000.webp "PORSCHE 1987 (924S) SUSPENSION - AMORTISSEUR SCHÉMA DES PIÈCES")
-part-diagram-402-010.webp "PORSCHE 1987 (924S) STABILISATEUR SCHÉMA DES PIÈCES")
-part-diagram-403-000.webp "PORSCHE 1987 (924S) MÉCANISME DE DIRECTION - TIGE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-403-002.webp "PORSCHE 1987 (924S) DIRECTION ASSISTEE - DIRECTION - POMPE DE DIRECTION ASSISTEE - CONDUITES SCHÉMA DES PIÈCES")
-part-diagram-403-005.webp "PORSCHE 1987 (924S) VOLANT - COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-501-000.webp "PORSCHE 1987 (924S) SUPPORT D'ESSIEU ARRIÈRE - DIRECTION D'ESSIEU ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-501-005.webp "PORSCHE 1987 (924S) ARBRE DE ROUE ARRIÈRE - LUBRIFIANTS SCHÉMA DES PIÈCES")
-part-diagram-501-010.webp "PORSCHE 1987 (924S) ARBRE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-502-000.webp "PORSCHE 1987 (924S) AMORTISSEUR DE VIBRATIONS - STABILISATEUR SCHÉMA DES PIÈCES")
-part-diagram-602-000.webp "PORSCHE 1987 (924S) FREINS À DISQUE - ESSIEU AVANT SCHÉMA DES PIÈCES")
-part-diagram-603-000.webp "PORSCHE 1987 (924S) FREINS À DISQUE - ESSIEU ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-604-000.webp "PORSCHE 1987 (924S) MAITRE CYLINDRE DE FREIN - SERVOFREIN - RESERVOIR SCHÉMA DES PIÈCES")
-part-diagram-604-010.webp "PORSCHE 1987 (924S) CONDUITES DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-698-005.webp "PORSCHE 1987 (924S) LIQUIDE DE FREIN - PORSCHE CLASSIQUE SCHÉMA DES PIÈCES")
-part-diagram-701-000.webp "PORSCHE 1987 (924S) MECANISME DE CHANGEMENT DE VITESSES - POUR - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-701-010.webp "PORSCHE 1987 (924S) MÉCANISME DE CHANGEMENT DE VITESSE - POUR - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-701-015.webp "PORSCHE 1987 (924S) LEVIER DE FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-702-000.webp "PORSCHE 1987 (924S) FREIN - EMBRAYAGE - PÉDALES SCHÉMA DES PIÈCES")
-part-diagram-702-005.webp "PORSCHE 1987 (924S) FREIN - EMBRAYAGE - PÉDALES SCHÉMA DES PIÈCES")
-part-diagram-702-010.webp "PORSCHE 1987 (924S) COMMANDE D'ACCÉLÉRATEUR - POUR - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-702-015.webp "PORSCHE 1987 (924S) COMMANDE D'ACCÉLÉRATEUR - POUR - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-801-000.webp "PORSCHE 1987 (924S) CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-801-010.webp "PORSCHE 1987 (924S) PARTIE AVANT DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-801-015.webp "PORSCHE 1987 (924S) PANNEAU LATÉRAL SCHÉMA DES PIÈCES")
-part-diagram-801-025.webp "PORSCHE 1987 (924S) AILE SCHÉMA DES PIÈCES")
-part-diagram-802-000.webp "PORSCHE 1987 (924S) PARE-CHOC - SANS : - SCHÉMA DES PIÈCES DU TAMPON")
-part-diagram-802-005.webp "PORSCHE 1987 (924S) PARE-CHOC - AVEC : - SCHÉMA DES PIÈCES DU TAMPON")
-part-diagram-803-000.webp "PORSCHE 1987 (924S) COUVERCLE - ACTIONNEUR SCHÉMA DES PIÈCES")
-part-diagram-803-010.webp "PORSCHE 1987 (924S) COUVERCLE DE COFFRE ARRIÈRE - SPOILER ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-804-000.webp "PORSCHE 1987 (924S) PORTE SCHÉMA DES PIÈCES")
-part-diagram-804-005.webp "PORSCHE 1987 (924S) POIGNÉE DE PORTE, EXTÉRIEURE - LOQUET DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-804-015.webp "PORSCHE 1987 (924S) LÈVE-FENÊTRE - CANAL EN VERRE SCHÉMA DES PIÈCES")
-part-diagram-805-000.webp "PORSCHE 1987 (924S) VITRAGE DES FENÊTRES SCHÉMA DES PIÈCES")
-part-diagram-806-000.webp "PORSCHE 1987 (924S) PHARE POP-UP SCHÉMA DES PIÈCES")
-part-diagram-807-000.webp "PORSCHE 1987 (924S) ABSORBEUR DE BRUIT SCHÉMA DES PIÈCES")
-part-diagram-807-002.webp "PORSCHE 1987 (924S) GARNITURES SCHÉMA DES PIÈCES")
-part-diagram-807-005.webp "PORSCHE 1987 (924S) GARNITURES SCHÉMA DES PIÈCES")
-part-diagram-808-000.webp "PORSCHE 1987 (924S) SIÈGE AVANT - COMPLET SCHÉMA DES PIÈCES")
-part-diagram-808-001.webp "PORSCHE 1987 (924S) SIEGE AVANT - PIÈCES SIMPLES - TISSU SCHÉMA DES PIÈCES")
-part-diagram-808-005.webp "PORSCHE 1987 (924S) SIÈGE SPORT - COMPLET SCHÉMA DES PIÈCES")
-part-diagram-808-010.webp "PORSCHE 1987 (924S) SIÈGE SPORT - DOSSIER - PIÈCES INDIVIDUELLES SCHÉMA DES PIÈCES")
-part-diagram-808-015.webp "PORSCHE 1987 (924S) SIÈGE SPORT - COUSSIN DE SIÈGE - PIÈCES INDIVIDUELLES SCHÉMA DES PIÈCES")
-part-diagram-808-020.webp "PORSCHE 1987 (924S) SIÈGE D'URGENCE - COMPLET SCHÉMA DES PIÈCES")
-part-diagram-808-025.webp "PORSCHE 1987 (924S) SIÈGE D'URGENCE - PIÈCES INDIVIDUELLES SCHÉMA DES PIÈCES")
-part-diagram-808-030.webp "PORSCHE 1987 (924S) SIÈGE D'URGENCE - DIVISÉ SCHÉMA DES PIÈCES")
-part-diagram-808-035.webp "PORSCHE 1987 (924S) SIÈGE D'URGENCE - PIÈCES INDIVIDUELLES SCHÉMA DES PIÈCES")
-part-diagram-809-000.webp "PORSCHE 1987 (924S) TABLEAU DE BORD - CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-809-001.webp "PORSCHE 1987 (924S) PORTE-CASSETTE SCHÉMA DES PIÈCES")
-part-diagram-809-005.webp "PORSCHE 1987 (924S) RÉTROVISEUR - PARE-SOLEIL SCHÉMA DES PIÈCES")
-part-diagram-809-010.webp "PORSCHE 1987 (924S) COUVERCLE DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-810-000.webp "PORSCHE 1987 (924S) MOULURE DÉCORATIVE SCHÉMA DES PIÈCES")
-part-diagram-810-005.webp "PORSCHE 1987 (924S) COUVERCLE - PLAQUES SIGNALÉTIQUES SCHÉMA DES PIÈCES")
-part-diagram-811-005.webp "PORSCHE 1987 (924S) TOIT RELEVABLE SCHÉMA DES PIÈCES")
-part-diagram-811-010.webp "PORSCHE 1987 (924S) TOIT LEVANT - MÉCANISME D'ENTRAÎNEMENT - F 92-GN402 705>> SCHÉMA DES PIÈCES")
-part-diagram-812-000.webp "PORSCHE 1987 (924S) CEINTURE DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-812-005.webp "PORSCHE 1987 (924S) CEINTURE DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-813-025.webp "PORSCHE 1987 (924S) CLIMATISEUR SCHÉMA DES PIÈCES")
-part-diagram-813-035.webp "PORSCHE 1987 (924S) CLIMATISEUR SCHÉMA DES PIÈCES")
-part-diagram-813-040.webp "PORSCHE 1987 (924S) COMPRESSEUR SCHÉMA DES PIÈCES")
-part-diagram-813-045.webp "PORSCHE 1987 (924S) CHAUFFAGE - VENTILATEUR - NOYAU DE CHAUFFAGE SCHÉMA DES PIÈCES")
-part-diagram-813-050.webp "PORSCHE 1987 (924S) CONDUIT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-813-055.webp "PORSCHE 1987 (924S) CONTRÔLE DU VIDE SCHÉMA DES PIÈCES")
-part-diagram-813-060.webp "PORSCHE 1987 (924S) CLIMATISEUR SCHÉMA DES PIÈCES")
-part-diagram-901-000.webp "PORSCHE 1987 (924S) ÉLECTRIQUE DU MOTEUR 1 SCHÉMA DES PIÈCES")
-part-diagram-901-005.webp "PORSCHE 1987 (924S) ÉLECTRIQUE DU MOTEUR 2 SCHÉMA DES PIÈCES")
-part-diagram-902-000.webp "PORSCHE 1987 (924S) ALTERNATEUR - AVEC : - ATTACHES SCHÉMA DES PIÈCES")
-part-diagram-902-010.webp "PORSCHE 1987 (924S) DÉMARREUR - BATTERIE - FAISCEAU DE CABLAGE SCHÉMA DES PIÈCES")
-part-diagram-902-020.webp "PORSCHE 1987 (924S) FAISCEAU DE CÂBLAGE - COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-902-025.webp "PORSCHE 1987 (924S) FAISCEAU DE CABLAGE - TABLEAU DE BORD - CONSOLE CENTRALE - TOIT OUVRANT SCHÉMA DES PIÈCES")
-part-diagram-902-030.webp "PORSCHE 1987 (924S) FAISCEAU DE CÂBLAGE - EXTRÉMITÉ ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-902-037.webp "PORSCHE 1987 (924S) ŒILLET - CRAVATE SCHÉMA DES PIÈCES")
-part-diagram-902-050.webp "PORSCHE 1987 (924S) BORNE À BROCHE (MÂLE) - BROCHE DE CONTACT - FOSSE DE CÂBLE SCHÉMA DES PIÈCES")
-part-diagram-902-052.webp "PORSCHE 1987 (924S) BORNE À LAME MÂLE - CONNECTEUR PUSH-ON SCHÉMA DES PIÈCES")
-part-diagram-902-054.webp "PORSCHE 1987 (924S) CONNECTEUR BOUT À BOUT - BOÎTIER DU CONNECTEUR - UNIPOLAIRE SCHÉMA DES PIÈCES")
-part-diagram-902-056.webp "PORSCHE 1987 (924S) BOÎTIER DU CONNECTEUR SCHÉMA DES PIÈCES")
-part-diagram-902-058.webp "PORSCHE 1987 (924S) BOÎTIER DU CONNECTEUR - 3-POLE SCHÉMA DES PIÈCES")
-part-diagram-902-060.webp "PORSCHE 1987 (924S) BOÎTIER DU CONNECTEUR - 4-POLE SCHÉMA DES PIÈCES")
-part-diagram-902-062.webp "PORSCHE 1987 (924S) BOÎTIER DU CONNECTEUR SCHÉMA DES PIÈCES")
-part-diagram-902-064.webp "PORSCHE 1987 (924S) BOÎTIER DU CONNECTEUR - 8-POLE - 9-POLE SCHÉMA DES PIÈCES")
-part-diagram-902-066.webp "PORSCHE 1987 (924S) BOÎTIER DU CONNECTEUR SCHÉMA DES PIÈCES")
-part-diagram-903-000.webp "PORSCHE 1987 (924S) INTERRUPTEUR - RELAIS SCHÉMA DES PIÈCES")
-part-diagram-903-006.webp "PORSCHE 1987 (924S) BOÎTIER DE VERROUILLAGE DE DIRECTION - COMMUTATEUR DE COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-903-010.webp "PORSCHE 1987 (924S) CORNE SCHÉMA DES PIÈCES")
-part-diagram-904-000.webp "PORSCHE 1987 (924S) SYSTÈME D'ESSUIE-GLACE SCHÉMA DES PIÈCES")
-part-diagram-904-005.webp "PORSCHE 1987 (924S) ESSUIE-GLACE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-904-010.webp "PORSCHE 1987 (924S) UNITÉ DE LAVE- RONDELLE SCHÉMA DES PIÈCES")
-part-diagram-904-015.webp "PORSCHE 1987 (924S) SYSTÈME DE LAVE- RONDELLE SCHÉMA DES PIÈCES")
-part-diagram-905-000.webp "PORSCHE 1987 (924S) PHARE - MOTEUR ÉLECTRIQUE - PHARE REPLIABLE SCHÉMA DES PIÈCES")
-part-diagram-905-010.webp "PORSCHE 1987 (924S) CLIGNOTANT SCHÉMA DES PIÈCES")
-part-diagram-905-015.webp "PORSCHE 1987 (924S) ÉCLAIRAGE DE PLAQUE D'IMMATRICULATION - FEU ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-905-020.webp "PORSCHE 1987 (924S) ÉCLAIRAGE INTÉRIEUR - RÉPÉTEUR DE CLIGNOTANTS SCHÉMA DES PIÈCES")
-part-diagram-906-000.webp "PORSCHE 1987 (924S) GROUPE D'INSTRUMENTS - CAPTEUR SCHÉMA DES PIÈCES")
-part-diagram-906-005.webp "PORSCHE 1987 (924S) COMPTEUR DE VITESSE SCHÉMA DES PIÈCES")
-part-diagram-907-000.webp "PORSCHE 1987 (924S) SYSTÈME DE RÉGULATEUR DE VITESSE SCHÉMA DES PIÈCES")
-part-diagram-909-000.webp "PORSCHE 1987 (924S) SYSTÈME D'ALARME SCHÉMA DES PIÈCES")
-part-diagram-001-000.webp "PORSCHE 1987 (924S) ACCESSOIRES - OUTIL - TROUSSE DE PREMIERS SECOURS SCHÉMA DES PIÈCES")
-part-diagram-001-003.webp "PORSCHE 1987 (924S) PRODUIT DE NETTOYAGE - PORSCHE CLASSIQUE SCHÉMA DES PIÈCES")
-part-diagram-001-004.webp "PORSCHE 1987 (924S) ACCESSOIRES - PORSCHE CLASSIQUE SCHÉMA DES PIÈCES")
-part-diagram-001-005.webp "PORSCHE 1987 (924S) SIGNES/AVIS SCHÉMA DES PIÈCES")
-part-diagram-001-010.webp "PORSCHE 1987 (924S) PLAQUE D'IDENTIFICATION SCHÉMA DES PIÈCES")
-part-diagram-002-000.webp "PORSCHE 1987 (924S) ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-002-006.webp "PORSCHE 1987 (924S) SYSTÈME DE TRANSPORT SUR LE TOIT SCHÉMA DES PIÈCES")
-part-diagram-002-007.webp "PORSCHE 1987 (924S) SYSTÈME DE TRANSPORT SUR LE TOIT SCHÉMA DES PIÈCES")
-part-diagram-002-010.webp "PORSCHE 1987 (924S) ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-003-000.webp "PORSCHE 1987 (924S) UNITÉ RADIO - ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-004-000.webp "PORSCHE 1987 (924S) LAQUES - MATÉRIAUX DE BASE SCHÉMA DES PIÈCES")
-part-diagram-005-003.webp "PORSCHE 1987 (924S) MANUEL D'INSTRUCTIONS - PASS SOINS SCHÉMA DES PIÈCES")
-part-diagram-005-005.webp "PORSCHE 1987 (924S) MANUEL DU PROPRIÉTAIRE - PASS DE SOINS SCHÉMA DES PIÈCES")
-part-diagram-101-000.webp "PORSCHE 1987 (924S) MOTEUR COURT - CARTER MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-101-005.webp "PORSCHE 1987 (924S) PLAQUE DE PROTECTION F. MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-101-010.webp "PORSCHE 1987 (924S) CARTER MOTEUR - FIXATIONS SCHÉMA DES PIÈCES")
