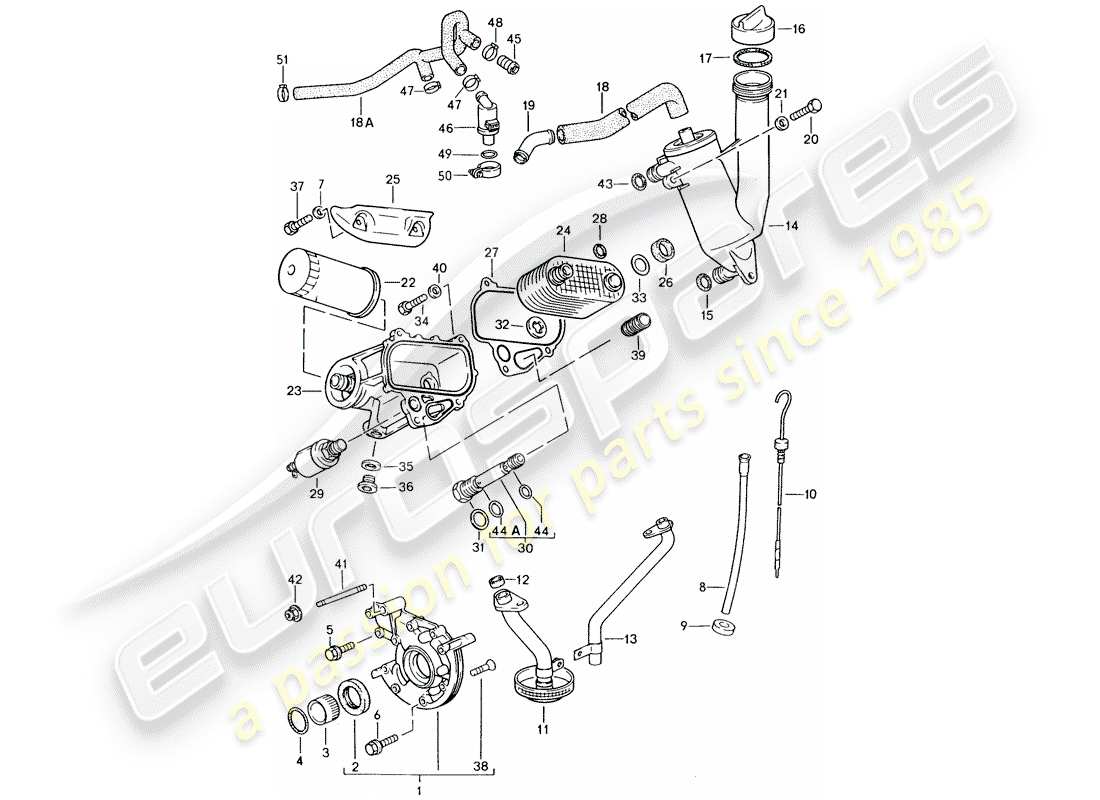

104-000 - Lubrification du moteur
Porsche 1987 (924S) ENGINE LUBRICATION Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
94410701411
POMPE À HUILE - MOD.86
(4407,4408)
depuis
£562,47
depuis
£562,47
#
-
-
UTILISER AUSSI:
944 107 911 01
#
2
MPN:
99911333140
sceau - 38 X 52 X 7
Remplacement
Remplacement
#
2
MPN:
PCG10090150
JEU DE JOINTS POUR MOTEUR
devant
depuis
£109,86
depuis
£109,86
#
3
MPN:
94410716104
MANCHON DENTÉ
depuis
£46,59
depuis
£46,59
#
4
MPN:
99970728340
Joint torique – 28 X 2,58
depuis
£2,34
depuis
£2,34
#
5
MPN:
90007534502
Boulon avec Rondelle - M 6 X 35 - Pièce abandonnée
#
5
MPN:
90007534501
Boulon avec Rondelle – M 6 X 35
depuis
£1,48
depuis
£1,48
#
6
MPN:
90007534302
vis, hexagonale. HD. - M 6 X 45
depuis
£3,48
depuis
£3,48
#
7
MPN:
N 0115247
Rondelle - A 6,4 - PIÈCE ARRÊTÉE
#
7
MPN:
N 01152427
Rondelle – A 6,4
depuis
£0,47
depuis
£0,47
#
8
MPN:
94410102701
TUBE DE GUIDAGE - M >> 43H 05637 - M >> 43H 31343
depuis
£23,96
depuis
£23,96
#
8
MPN:
94410102705
tube de guidage - M 43H 05638 >> - M 43H 31344 >>
depuis
£37,71
depuis
£37,71
#
9
MPN:
90017404440
JOINT TORIQUE
depuis
£2,34
depuis
£2,34
#
10
MPN:
94410722102
jauge d'huile - M >> 43H 05637 - M >> 43H 31343
depuis
£38,05
depuis
£38,05
#
10
MPN:
94410702501
JAUGE D'HUILE - M 43H 05638 >> - M 43H 31344 >>
depuis
£58,53
depuis
£58,53
#
11
MPN:
94410703206
COLLECTEUR D'ADMISSION - M >> 43H 05637 - M >> 43H 31343
depuis
£125,25
depuis
£125,25
#
11
MPN:
94410703207
COLLECTEUR D'ADMISSION - M 43H 05638 >> - M 43H 31344 >>
depuis
£168,35
depuis
£168,35
#
12
MPN:
94410713603
bague d'étanchéité - Pièce abandonnée
#
12
MPN:
94410713604
BAGUE D'ÉTANCHÉITÉ
#
13
MPN:
94410718303
TUYAU DE RETOUR
depuis
£155,12
depuis
£155,12
#
14
MPN:
94410718008
Séparateur d'huile
depuis
£354,33
depuis
£354,33
#
15
MPN:
99970166140
Joint torique – 24 X 5
depuis
£3,20
depuis
£3,20
#
16
MPN:
94410709101
BOUCHON D'ÉTANCHÉITÉ
depuis
£18,69
depuis
£18,69
#
17
MPN:
99970165340
Joint torique - M >> 43G 03392 - M >> 43G 60523
depuis
£3,87
depuis
£3,87
#
17
MPN:
99970184640
Joint torique - M 43G 03393 >> - M 43G 60524 >>
depuis
£7,88
depuis
£7,88
#
18
MPN:
94410718701
Tuyau moulé - D >> - MJ 1987
depuis
£53,64
depuis
£53,64
#
18
MPN:
94410718702
Tuyau moulé - D - MJ 1988>>
depuis
£250,20
depuis
£250,20
#
19
MPN:
94410736701
ADAPTATEUR
depuis
£76,39
depuis
£76,39
#
20
MPN:
90007502909
vis, hexagonale. HD. - M 8 X 25 - Pièce abandonnée
#
20
MPN:
90007502903
vis, hexagonale. HD. - M 8 X 25
depuis
£1,61
depuis
£1,61
#
21
MPN:
90002500702
Rondelle - A 8,4 - PIÈCE ARRÊTÉE
#
21
MPN:
90002500703
Rondelle – A 8,4
depuis
£0,84
depuis
£0,84
#
22
MPN:
94410720103
FILTRE À HUILE - UTILISER ÉGALEMENT : - HUILE MOTEUR - Porsche CLASSIC - KIT DE RÉPARATION POUR ENTRETIEN - VOIR ILLUSTRATION : - HUILE MOTEUR - VOIR ILLUSTRATION :
-PCG04320015-PCG04321000-PCG04321020--198-000--198-005 (WW)
Remplacement
Remplacement
#
23
MPN:
94410714906
LOGEMENT
#
24
MPN:
94410716501
RADIATEUR HUILE-EAU
(WW)
depuis
£399,92
depuis
£399,92
#
25
MPN:
94410716301
plaque de recouvrement - pour - moteur - avec : - Coude coulé
(4407,4408)
#
25
MPN:
94410705302
plaque de recouvrement - pour - moteur - avec : - Coude en tôle
(-10 4407)
#
26
MPN:
94410715302
ANNEAU DE CAOUTCHOUC
depuis
£2,41
depuis
£2,41
#
27
MPN:
94410714703
joint
depuis
£62,38
depuis
£62,38
#
28
MPN:
99970704340
JOINT TORIQUE
depuis
£1,47
depuis
£1,47
#
29
MPN:
92860620301
transmetteur de manomètre d'huile - Pièce abandonnée
#
29
MPN:
92860620304
ÉMETTEUR DE JAUGE DE PRESSION D'HUILE
depuis
£78,99
depuis
£78,99
#
30
MPN:
94410703511
SOUPAPE DE DÉCHARGE - D >> - MJ 1986
depuis
£400,24
depuis
£400,24
#
30
MPN:
94410703502
Soupape de surpression - D - MJ 1987>>
depuis
£420,86
depuis
£420,86
#
31
MPN:
N 0438153
BAGUE D'ÉTANCHÉITÉ
depuis
£0,82
depuis
£0,82
#
32
MPN:
94410715400
Rondelle
depuis
£1,47
depuis
£1,47
#
33
MPN:
94410721900
CALE
depuis
£1,47
depuis
£1,47
#
34
MPN:
90007502909
vis, hexagonale. HD. - M 8 X 25 - Pièce abandonnée
#
34
MPN:
90007502903
vis, hexagonale. HD. - M 8 X 25
depuis
£1,61
depuis
£1,61
#
35
MPN:
90012310630
bague d'étanchéité – A 18 X 24
depuis
£1,43
depuis
£1,43
Cette pièce remplace le numéro de pièce 90012300930
#
36
MPN:
N 0161611
BOUCHON FILETÉ - PIÈCE ARRÊTÉE
#
36
MPN:
90012401302
BOUCHON FILETÉ
depuis
£7,38
depuis
£7,38
#
37
MPN:
99907200509
HEXAMEN. ÉCROU - M 6 X 12 - PIÈCE ARRÊTÉE
#
37
MPN:
99907200501
vis, hexagonale. HD. - M 6 X 12
depuis
£2,58
depuis
£2,58
#
38
MPN:
90024901702
vis, csk. HD. - M 6 X 25
#
39
MPN:
94410118101
manchon de guidage - D - MJ 1986>> - MJ 1986
depuis
£9,35
depuis
£9,35
#
40
MPN:
90023200402
Rondelle - Pièce abandonnée
#
40
MPN:
90023200401
Rondelle
depuis
£1,38
depuis
£1,38
#
41
MPN:
94410221601
goujon - D - MJ 1986>> - MJ 1986
#
42
MPN:
94410224300
écrou à épaulement - D - MJ 1986>> - MJ 1986
depuis
£5,98
depuis
£5,98
#
43
MPN:
99970161340
Joint torique – 20 X 5
depuis
£5,15
depuis
£5,15
#
44
MPN:
99970714540
Joint torique - D - MJ 1986>> - MJ 1986
depuis
£3,20
depuis
£3,20
#
44
MPN:
99970714440
bague d'étanchéité - D - MJ 1987>>
depuis
£1,47
depuis
£1,47
#
44
MPN:
99970714640
Joint torique - D - MJ 1986>> - MJ 1986
depuis
£3,14
depuis
£3,14
#
45
MPN:
94410732400
vanne - D - MJ 1988>>
depuis
£25,15
depuis
£25,15
#
46
MPN:
94461610400
tuyau de chauffage - D - MJ 1988>>
depuis
£43,92
depuis
£43,92
#
47
MPN:
99951234602
COLLIER DE TUYAU - D - MJ 1988>> - PIÈCE ARRÊTÉE
#
47
MPN:
99951267600
Collier de serrage - D - MJ 1988>>
depuis
£2,16
depuis
£2,16
#
48
MPN:
99951245700
COLLIER DE TUYAU D'OREILLE - D - MJ 1988>>
depuis
£4,52
depuis
£4,52
#
49
MPN:
90017405640
Joint torique - D - MJ 1988>>
depuis
£0,88
depuis
£0,88
#
50
MPN:
99951248002
pince - D - MJ 1988>>
depuis
£7,73
depuis
£7,73
#
51
MPN:
99951237402
Collier de serrage - D - MJ 1988>>
depuis
£1,50
depuis
£1,50
#
-
-
TRANSMETTEUR DE NIVEAU D'HUILE - VOIR GROUPE - 1/01/15
-part-diagram-105-000.webp "PORSCHE 1987 (924S) POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-105-005.webp "PORSCHE 1987 (924S) EAU FROIDE SCHÉMA DES PIÈCES")
-part-diagram-106-000.webp "PORSCHE 1987 (924S) SYSTÈME DE FILTRE À AIR SCHÉMA DES PIÈCES")
-part-diagram-107-000.webp "PORSCHE 1987 (924S) L-JETRONIC - 1 SCHÉMA DES PIÈCES")
-part-diagram-107-005.webp "PORSCHE 1987 (924S) L-JETRONIC - 2 SCHÉMA DES PIÈCES")
-part-diagram-107-010.webp "PORSCHE 1987 (924S) L-JETRONIC - 3 SCHÉMA DES PIÈCES")
-part-diagram-109-000.webp "PORSCHE 1987 (924S) SUSPENSION DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-198-005.webp "PORSCHE 1987 (924S) HUILE MOTEUR - PORSCHE CLASSIQUE 10W50 SCHÉMA DES PIÈCES")
-part-diagram-201-000.webp "PORSCHE 1987 (924S) RÉSERVOIR DE CARBURANT - 1 SCHÉMA DES PIÈCES")
-part-diagram-201-003.webp "PORSCHE 1987 (924S) RÉSERVOIR DE CARBURANT - 2 SCHÉMA DES PIÈCES")
-part-diagram-201-005.webp "PORSCHE 1987 (924S) CARTOUCHE D'ÉMISSION PAR ÉVAPORATION - VENTILATION DU RÉSERVOIR SCHÉMA DES PIÈCES")
-part-diagram-201-010.webp "PORSCHE 1987 (924S) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-202-000.webp "PORSCHE 1987 (924S) SYSTÈME D'ÉCHAPPEMENT - SILENCIEUX D'ÉCHAPPEMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-202-005.webp "PORSCHE 1987 (924S) SYSTÈME D'ÉCHAPPEMENT - CATALYSEUR SCHÉMA DES PIÈCES")
-part-diagram-202-010.webp "PORSCHE 1987 (924S) SYSTÈME D'ÉCHAPPEMENT - SILENCIEUX D'ÉCHAPPEMENT, ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-202-015.webp "PORSCHE 1987 (924S) SYSTÈME D'ÉCHAPPEMENT - SILENCIEUX D'ÉCHAPPEMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-202-020.webp "PORSCHE 1987 (924S) SYSTÈME D'ÉCHAPPEMENT - CATALYSEUR SCHÉMA DES PIÈCES")
-part-diagram-202-025.webp "PORSCHE 1987 (924S) SYSTÈME D'ÉCHAPPEMENT - SILENCIEUX D'ÉCHAPPEMENT, ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-298-005.webp "PORSCHE 1987 (924S) PORSCHE CLASSIC - ADDITIF - POUR CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-301-000.webp "PORSCHE 1987 (924S) TUBE CENTRAL - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-301-005.webp "PORSCHE 1987 (924S) EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-302-000.webp "PORSCHE 1987 (924S) TRANSMISSION DE REMPLACEMENT - CARTER DE TRANSMISSION - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-303-000.webp "PORSCHE 1987 (924S) ENGRENAGES ET ARBRES - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-304-000.webp "PORSCHE 1987 (924S) COMMANDE DE TRANSMISSION - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-305-000.webp "PORSCHE 1987 (924S) DIFFÉRENTIEL - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-305-005.webp "PORSCHE 1987 (924S) DIFFÉRENTIEL À GLISSEMENT LIMITÉ SCHÉMA DES PIÈCES")
-part-diagram-306-000.webp "PORSCHE 1987 (924S) SUSPENSION DE TRANSMISSION - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-307-000.webp "PORSCHE 1987 (924S) TUBE CENTRAL - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-308-000.webp "PORSCHE 1987 (924S) TRANSMISSION DE REMPLACEMENT - CARTER DE TRANSMISSION FINALE - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-309-000.webp "PORSCHE 1987 (924S) CARTER DE TRANSMISSION - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-309-005.webp "PORSCHE 1987 (924S) ADMISSION D'HUILE - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-309-010.webp "PORSCHE 1987 (924S) REFROIDISSEMENT D'HUILE - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-310-000.webp "PORSCHE 1987 (924S) COMMANDE DE TRANSMISSION - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-310-005.webp "PORSCHE 1987 (924S) CORPS DE SOUPAPE - CRÉPINE D'HUILE - RÉGULATEUR - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-311-000.webp "PORSCHE 1987 (924S) DIFFÉRENTIEL - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-312-000.webp "PORSCHE 1987 (924S) SUSPENSION DE TRANSMISSION - POUR - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-401-010.webp "PORSCHE 1987 (924S) FUSÉE DE DIRECTION - LUBRIFIANTS SCHÉMA DES PIÈCES")
-part-diagram-402-000.webp "PORSCHE 1987 (924S) SUSPENSION - AMORTISSEUR SCHÉMA DES PIÈCES")
-part-diagram-402-010.webp "PORSCHE 1987 (924S) STABILISATEUR SCHÉMA DES PIÈCES")
-part-diagram-403-000.webp "PORSCHE 1987 (924S) MÉCANISME DE DIRECTION - TIGE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-403-002.webp "PORSCHE 1987 (924S) DIRECTION ASSISTEE - DIRECTION - POMPE DE DIRECTION ASSISTEE - CONDUITES SCHÉMA DES PIÈCES")
-part-diagram-403-005.webp "PORSCHE 1987 (924S) VOLANT - COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-501-000.webp "PORSCHE 1987 (924S) SUPPORT D'ESSIEU ARRIÈRE - DIRECTION D'ESSIEU ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-501-005.webp "PORSCHE 1987 (924S) ARBRE DE ROUE ARRIÈRE - LUBRIFIANTS SCHÉMA DES PIÈCES")
-part-diagram-501-010.webp "PORSCHE 1987 (924S) ARBRE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-502-000.webp "PORSCHE 1987 (924S) AMORTISSEUR DE VIBRATIONS - STABILISATEUR SCHÉMA DES PIÈCES")
-part-diagram-602-000.webp "PORSCHE 1987 (924S) FREINS À DISQUE - ESSIEU AVANT SCHÉMA DES PIÈCES")
-part-diagram-603-000.webp "PORSCHE 1987 (924S) FREINS À DISQUE - ESSIEU ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-604-000.webp "PORSCHE 1987 (924S) MAITRE CYLINDRE DE FREIN - SERVOFREIN - RESERVOIR SCHÉMA DES PIÈCES")
-part-diagram-604-010.webp "PORSCHE 1987 (924S) CONDUITES DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-698-005.webp "PORSCHE 1987 (924S) LIQUIDE DE FREIN - PORSCHE CLASSIQUE SCHÉMA DES PIÈCES")
-part-diagram-701-000.webp "PORSCHE 1987 (924S) MECANISME DE CHANGEMENT DE VITESSES - POUR - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-701-010.webp "PORSCHE 1987 (924S) MÉCANISME DE CHANGEMENT DE VITESSE - POUR - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-701-015.webp "PORSCHE 1987 (924S) LEVIER DE FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-702-000.webp "PORSCHE 1987 (924S) FREIN - EMBRAYAGE - PÉDALES SCHÉMA DES PIÈCES")
-part-diagram-702-005.webp "PORSCHE 1987 (924S) FREIN - EMBRAYAGE - PÉDALES SCHÉMA DES PIÈCES")
-part-diagram-702-010.webp "PORSCHE 1987 (924S) COMMANDE D'ACCÉLÉRATEUR - POUR - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-702-015.webp "PORSCHE 1987 (924S) COMMANDE D'ACCÉLÉRATEUR - POUR - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-801-000.webp "PORSCHE 1987 (924S) CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-801-010.webp "PORSCHE 1987 (924S) PARTIE AVANT DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-801-015.webp "PORSCHE 1987 (924S) PANNEAU LATÉRAL SCHÉMA DES PIÈCES")
-part-diagram-801-025.webp "PORSCHE 1987 (924S) AILE SCHÉMA DES PIÈCES")
-part-diagram-802-000.webp "PORSCHE 1987 (924S) PARE-CHOC - SANS : - SCHÉMA DES PIÈCES DU TAMPON")
-part-diagram-802-005.webp "PORSCHE 1987 (924S) PARE-CHOC - AVEC : - SCHÉMA DES PIÈCES DU TAMPON")
-part-diagram-803-000.webp "PORSCHE 1987 (924S) COUVERCLE - ACTIONNEUR SCHÉMA DES PIÈCES")
-part-diagram-803-010.webp "PORSCHE 1987 (924S) COUVERCLE DE COFFRE ARRIÈRE - SPOILER ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-804-000.webp "PORSCHE 1987 (924S) PORTE SCHÉMA DES PIÈCES")
-part-diagram-804-005.webp "PORSCHE 1987 (924S) POIGNÉE DE PORTE, EXTÉRIEURE - LOQUET DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-804-015.webp "PORSCHE 1987 (924S) LÈVE-FENÊTRE - CANAL EN VERRE SCHÉMA DES PIÈCES")
-part-diagram-805-000.webp "PORSCHE 1987 (924S) VITRAGE DES FENÊTRES SCHÉMA DES PIÈCES")
-part-diagram-806-000.webp "PORSCHE 1987 (924S) PHARE POP-UP SCHÉMA DES PIÈCES")
-part-diagram-807-000.webp "PORSCHE 1987 (924S) ABSORBEUR DE BRUIT SCHÉMA DES PIÈCES")
-part-diagram-807-002.webp "PORSCHE 1987 (924S) GARNITURES SCHÉMA DES PIÈCES")
-part-diagram-807-005.webp "PORSCHE 1987 (924S) GARNITURES SCHÉMA DES PIÈCES")
-part-diagram-808-000.webp "PORSCHE 1987 (924S) SIÈGE AVANT - COMPLET SCHÉMA DES PIÈCES")
-part-diagram-808-001.webp "PORSCHE 1987 (924S) SIEGE AVANT - PIÈCES SIMPLES - TISSU SCHÉMA DES PIÈCES")
-part-diagram-808-005.webp "PORSCHE 1987 (924S) SIÈGE SPORT - COMPLET SCHÉMA DES PIÈCES")
-part-diagram-808-010.webp "PORSCHE 1987 (924S) SIÈGE SPORT - DOSSIER - PIÈCES INDIVIDUELLES SCHÉMA DES PIÈCES")
-part-diagram-808-015.webp "PORSCHE 1987 (924S) SIÈGE SPORT - COUSSIN DE SIÈGE - PIÈCES INDIVIDUELLES SCHÉMA DES PIÈCES")
-part-diagram-808-020.webp "PORSCHE 1987 (924S) SIÈGE D'URGENCE - COMPLET SCHÉMA DES PIÈCES")
-part-diagram-808-025.webp "PORSCHE 1987 (924S) SIÈGE D'URGENCE - PIÈCES INDIVIDUELLES SCHÉMA DES PIÈCES")
-part-diagram-808-030.webp "PORSCHE 1987 (924S) SIÈGE D'URGENCE - DIVISÉ SCHÉMA DES PIÈCES")
-part-diagram-808-035.webp "PORSCHE 1987 (924S) SIÈGE D'URGENCE - PIÈCES INDIVIDUELLES SCHÉMA DES PIÈCES")
-part-diagram-809-000.webp "PORSCHE 1987 (924S) TABLEAU DE BORD - CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-809-001.webp "PORSCHE 1987 (924S) PORTE-CASSETTE SCHÉMA DES PIÈCES")
-part-diagram-809-005.webp "PORSCHE 1987 (924S) RÉTROVISEUR - PARE-SOLEIL SCHÉMA DES PIÈCES")
-part-diagram-809-010.webp "PORSCHE 1987 (924S) COUVERCLE DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-810-000.webp "PORSCHE 1987 (924S) MOULURE DÉCORATIVE SCHÉMA DES PIÈCES")
-part-diagram-810-005.webp "PORSCHE 1987 (924S) COUVERCLE - PLAQUES SIGNALÉTIQUES SCHÉMA DES PIÈCES")
-part-diagram-811-005.webp "PORSCHE 1987 (924S) TOIT RELEVABLE SCHÉMA DES PIÈCES")
-part-diagram-811-010.webp "PORSCHE 1987 (924S) TOIT LEVANT - MÉCANISME D'ENTRAÎNEMENT - F 92-GN402 705>> SCHÉMA DES PIÈCES")
-part-diagram-812-000.webp "PORSCHE 1987 (924S) CEINTURE DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-812-005.webp "PORSCHE 1987 (924S) CEINTURE DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-813-025.webp "PORSCHE 1987 (924S) CLIMATISEUR SCHÉMA DES PIÈCES")
-part-diagram-813-035.webp "PORSCHE 1987 (924S) CLIMATISEUR SCHÉMA DES PIÈCES")
-part-diagram-813-040.webp "PORSCHE 1987 (924S) COMPRESSEUR SCHÉMA DES PIÈCES")
-part-diagram-813-045.webp "PORSCHE 1987 (924S) CHAUFFAGE - VENTILATEUR - NOYAU DE CHAUFFAGE SCHÉMA DES PIÈCES")
-part-diagram-813-050.webp "PORSCHE 1987 (924S) CONDUIT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-813-055.webp "PORSCHE 1987 (924S) CONTRÔLE DU VIDE SCHÉMA DES PIÈCES")
-part-diagram-813-060.webp "PORSCHE 1987 (924S) CLIMATISEUR SCHÉMA DES PIÈCES")
-part-diagram-901-000.webp "PORSCHE 1987 (924S) ÉLECTRIQUE DU MOTEUR 1 SCHÉMA DES PIÈCES")
-part-diagram-901-005.webp "PORSCHE 1987 (924S) ÉLECTRIQUE DU MOTEUR 2 SCHÉMA DES PIÈCES")
-part-diagram-902-000.webp "PORSCHE 1987 (924S) ALTERNATEUR - AVEC : - ATTACHES SCHÉMA DES PIÈCES")
-part-diagram-902-010.webp "PORSCHE 1987 (924S) DÉMARREUR - BATTERIE - FAISCEAU DE CABLAGE SCHÉMA DES PIÈCES")
-part-diagram-902-020.webp "PORSCHE 1987 (924S) FAISCEAU DE CÂBLAGE - COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-902-025.webp "PORSCHE 1987 (924S) FAISCEAU DE CABLAGE - TABLEAU DE BORD - CONSOLE CENTRALE - TOIT OUVRANT SCHÉMA DES PIÈCES")
-part-diagram-902-030.webp "PORSCHE 1987 (924S) FAISCEAU DE CÂBLAGE - EXTRÉMITÉ ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-902-037.webp "PORSCHE 1987 (924S) ŒILLET - CRAVATE SCHÉMA DES PIÈCES")
-part-diagram-902-050.webp "PORSCHE 1987 (924S) BORNE À BROCHE (MÂLE) - BROCHE DE CONTACT - FOSSE DE CÂBLE SCHÉMA DES PIÈCES")
-part-diagram-902-052.webp "PORSCHE 1987 (924S) BORNE À LAME MÂLE - CONNECTEUR PUSH-ON SCHÉMA DES PIÈCES")
-part-diagram-902-054.webp "PORSCHE 1987 (924S) CONNECTEUR BOUT À BOUT - BOÎTIER DU CONNECTEUR - UNIPOLAIRE SCHÉMA DES PIÈCES")
-part-diagram-902-056.webp "PORSCHE 1987 (924S) BOÎTIER DU CONNECTEUR SCHÉMA DES PIÈCES")
-part-diagram-902-058.webp "PORSCHE 1987 (924S) BOÎTIER DU CONNECTEUR - 3-POLE SCHÉMA DES PIÈCES")
-part-diagram-902-060.webp "PORSCHE 1987 (924S) BOÎTIER DU CONNECTEUR - 4-POLE SCHÉMA DES PIÈCES")
-part-diagram-902-062.webp "PORSCHE 1987 (924S) BOÎTIER DU CONNECTEUR SCHÉMA DES PIÈCES")
-part-diagram-902-064.webp "PORSCHE 1987 (924S) BOÎTIER DU CONNECTEUR - 8-POLE - 9-POLE SCHÉMA DES PIÈCES")
-part-diagram-902-066.webp "PORSCHE 1987 (924S) BOÎTIER DU CONNECTEUR SCHÉMA DES PIÈCES")
-part-diagram-903-000.webp "PORSCHE 1987 (924S) INTERRUPTEUR - RELAIS SCHÉMA DES PIÈCES")
-part-diagram-903-006.webp "PORSCHE 1987 (924S) BOÎTIER DE VERROUILLAGE DE DIRECTION - COMMUTATEUR DE COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-903-010.webp "PORSCHE 1987 (924S) CORNE SCHÉMA DES PIÈCES")
-part-diagram-904-000.webp "PORSCHE 1987 (924S) SYSTÈME D'ESSUIE-GLACE SCHÉMA DES PIÈCES")
-part-diagram-904-005.webp "PORSCHE 1987 (924S) ESSUIE-GLACE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-904-010.webp "PORSCHE 1987 (924S) UNITÉ DE LAVE- RONDELLE SCHÉMA DES PIÈCES")
-part-diagram-904-015.webp "PORSCHE 1987 (924S) SYSTÈME DE LAVE- RONDELLE SCHÉMA DES PIÈCES")
-part-diagram-905-000.webp "PORSCHE 1987 (924S) PHARE - MOTEUR ÉLECTRIQUE - PHARE REPLIABLE SCHÉMA DES PIÈCES")
-part-diagram-905-010.webp "PORSCHE 1987 (924S) CLIGNOTANT SCHÉMA DES PIÈCES")
-part-diagram-905-015.webp "PORSCHE 1987 (924S) ÉCLAIRAGE DE PLAQUE D'IMMATRICULATION - FEU ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-905-020.webp "PORSCHE 1987 (924S) ÉCLAIRAGE INTÉRIEUR - RÉPÉTEUR DE CLIGNOTANTS SCHÉMA DES PIÈCES")
-part-diagram-906-000.webp "PORSCHE 1987 (924S) GROUPE D'INSTRUMENTS - CAPTEUR SCHÉMA DES PIÈCES")
-part-diagram-906-005.webp "PORSCHE 1987 (924S) COMPTEUR DE VITESSE SCHÉMA DES PIÈCES")
-part-diagram-907-000.webp "PORSCHE 1987 (924S) SYSTÈME DE RÉGULATEUR DE VITESSE SCHÉMA DES PIÈCES")
-part-diagram-909-000.webp "PORSCHE 1987 (924S) SYSTÈME D'ALARME SCHÉMA DES PIÈCES")
-part-diagram-001-000.webp "PORSCHE 1987 (924S) ACCESSOIRES - OUTIL - TROUSSE DE PREMIERS SECOURS SCHÉMA DES PIÈCES")
-part-diagram-001-003.webp "PORSCHE 1987 (924S) PRODUIT DE NETTOYAGE - PORSCHE CLASSIQUE SCHÉMA DES PIÈCES")
-part-diagram-001-004.webp "PORSCHE 1987 (924S) ACCESSOIRES - PORSCHE CLASSIQUE SCHÉMA DES PIÈCES")
-part-diagram-001-005.webp "PORSCHE 1987 (924S) SIGNES/AVIS SCHÉMA DES PIÈCES")
-part-diagram-001-010.webp "PORSCHE 1987 (924S) PLAQUE D'IDENTIFICATION SCHÉMA DES PIÈCES")
-part-diagram-002-000.webp "PORSCHE 1987 (924S) ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-002-006.webp "PORSCHE 1987 (924S) SYSTÈME DE TRANSPORT SUR LE TOIT SCHÉMA DES PIÈCES")
-part-diagram-002-007.webp "PORSCHE 1987 (924S) SYSTÈME DE TRANSPORT SUR LE TOIT SCHÉMA DES PIÈCES")
-part-diagram-002-010.webp "PORSCHE 1987 (924S) ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-003-000.webp "PORSCHE 1987 (924S) UNITÉ RADIO - ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-004-000.webp "PORSCHE 1987 (924S) LAQUES - MATÉRIAUX DE BASE SCHÉMA DES PIÈCES")
-part-diagram-005-003.webp "PORSCHE 1987 (924S) MANUEL D'INSTRUCTIONS - PASS SOINS SCHÉMA DES PIÈCES")
-part-diagram-005-005.webp "PORSCHE 1987 (924S) MANUEL DU PROPRIÉTAIRE - PASS DE SOINS SCHÉMA DES PIÈCES")
-part-diagram-101-000.webp "PORSCHE 1987 (924S) MOTEUR COURT - CARTER MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-101-005.webp "PORSCHE 1987 (924S) PLAQUE DE PROTECTION F. MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-101-010.webp "PORSCHE 1987 (924S) CARTER MOTEUR - FIXATIONS SCHÉMA DES PIÈCES")
-part-diagram-101-015.webp "PORSCHE 1987 (924S) CARTER MOTEUR - FIXATIONS SCHÉMA DES PIÈCES")
-part-diagram-102-000.webp "PORSCHE 1987 (924S) VILEBREQUIN - BIELLE SCHÉMA DES PIÈCES")
-part-diagram-102-005.webp "PORSCHE 1987 (924S) PISTON - SEGMENT DE PISTON SCHÉMA DES PIÈCES")
-part-diagram-103-000.webp "PORSCHE 1987 (924S) CULASSE SCHÉMA DES PIÈCES")
-part-diagram-103-005.webp "PORSCHE 1987 (924S) CARTER D'ARBRE À CAMES - ARBRE À CAMES SCHÉMA DES PIÈCES")
-part-diagram-103-010.webp "PORSCHE 1987 (924S) ARBRE À CAMES - MÉCANISME D'ENTRAÎNEMENT - D >> - MJ 1986 SCHÉMA DES PIÈCES")
-part-diagram-103-012.webp "PORSCHE 1987 (924S) ARBRE À CAMES - MÉCANISME D'ENTRAÎNEMENT - D - MJ 1987>> SCHÉMA DES PIÈCES")
-part-diagram-103-015.webp "PORSCHE 1987 (924S) ARBRE - MÉCANISME D'ENTRAÎNEMENT SCHÉMA DES PIÈCES")
