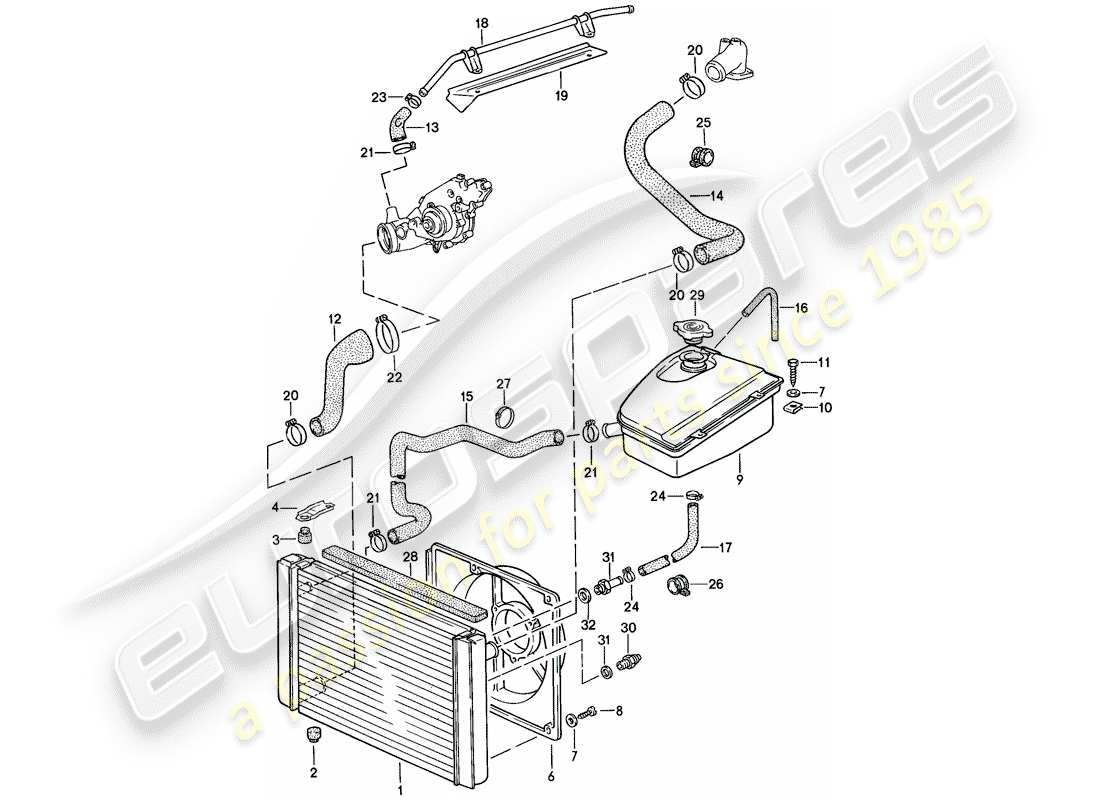

105-005 - eau froide
Porsche 1987 (924S) WATER COOLING Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 94410603103
radiateur - Pièce abandonnée
# 1
MPN: 94410603104
radiateur
depuis £519,12
depuis £519,12
# 1
MPN: 94410602706
RADIATEUR - D - MJ 1986>> - MJ 1986 - PIÈCE ARRÊTÉE
AUTO.
# 1
MPN: 94410602707
radiateur - D - MJ 1986>>
AUTO.
depuis £670,19
depuis £670,19
# 1
MPN: 94410602706
RADIATEUR - D - MJ 1987>> - PIÈCE ARRÊTÉE
AUTO.
# 1
MPN: 94410602707
radiateur - D - MJ 1987>>
AUTO.
depuis £670,19
depuis £670,19
# 2
MPN: 94410615301
isolateur en caoutchouc
depuis £6,00
depuis £6,00
# 3
MPN: 94410615503
isolateur en caoutchouc
depuis £13,44
depuis £13,44
# 4
MPN: 94410615102
support
depuis £23,31
depuis £23,31
# 6
MPN: 94410614102
PRISE D'AIR
depuis £89,78
depuis £89,78
# 6
MPN: 94410614302
PRISE D'AIR
(PR : 573)
depuis £112,90
depuis £112,90
# 7
MPN: N 0115247
Rondelle - Pièce abandonnée
# 7
MPN: N 01152427
Rondelle
depuis £0,47
depuis £0,47
# 8
MPN: 90018711102
BOULON AVEC Rondelle - BZ 6,3 X 12
# 8
MPN: 90018711101
BOULON AVEC Rondelle - BZ 6,3 X 12
depuis £1,04
depuis £1,04
# 9
MPN: 94410612506
RÉSERVOIR
depuis £180,78
depuis £180,78
# 10
MPN: 477955461
ÉCROU DE VITESSE
depuis £1,27
depuis £1,27
# 11
MPN: N 0901721
VIS TARAUDEUUSE, SIX PANS. HD.(COMBI) - 6,3 X 19
depuis £1,04
depuis £1,04
# 11
MPN: N 0901726
Boulon avec Rondelle – 6,3 X 19
depuis £1,42
depuis £1,42
# 12
MPN: 94410623706
TUYAU D'EAU
depuis £52,22
depuis £52,22
# 13
MPN: 94410624103
TUYAU D'EAU
depuis £13,57
depuis £13,57
# 14
MPN: 94410623904
TUYAU D'EAU
# 15
MPN: 94410624504
TUYAU D'EAU
depuis £64,29
depuis £64,29
# 16
MPN: 94410625100
TUYAU D'EAU
depuis £36,85
depuis £36,85
# 17
MPN: 94410624901
TUYAU D'EAU
depuis £12,03
depuis £12,03
# 18
MPN: 94410624302
CONDUITE D'EAU
depuis £74,17
depuis £74,17
# 19
MPN: 94410624700
BOUCLIER
depuis £25,50
depuis £25,50
# 20
MPN: 99951250000
COLLIER DE TUYAU - 32 - 50
# 21
MPN: 99951239200
Collier de serrage – SGT 20-32/13 W2
depuis £3,52
depuis £3,52
# 22
MPN: 99951239000
Collier de serrage – SGT 60-80/13 W2
depuis £9,98
depuis £9,98
# 23
MPN: 99951234600
COLLIER DE TUYAU - 16 - 25
depuis £3,29
depuis £3,29
# 24
MPN: 99951255400
COLLIER DE TUYAU - LA 12-20/9
depuis £2,68
depuis £2,68
Cette pièce remplace le numéro de pièce 90027200302
# 25
MPN: 99951113002
SERRER
depuis £4,08
depuis £4,08
# 26
MPN: 99951111802
SERRER
# 26
MPN: 99951111801
SERRER
depuis £3,48
depuis £3,48
# 27
MPN: 477971850A
cravate
depuis £3,53
depuis £3,53
# 28
MPN: 94455683700
CAOUTCHOUC D'ÉTANCHÉITÉ
depuis £9,80
depuis £9,80
# 29
MPN: 94410625700
BOUCHON D'ÉTANCHÉITÉ
depuis £21,06
depuis £21,06
# 30
MPN: 94460648100
INTERRUPTEUR THERMIQUE
depuis £33,55
depuis £33,55
# 31
MPN: 90012314970
bague d'étanchéité - 22 X 27
depuis £2,34
depuis £2,34
# 31
MPN: 94410692700
DOUILLE VISSÉE
depuis £3,13
depuis £3,13
# 32
MPN: 94410692800
bague d'étanchéité – A 18 X 12
depuis £2,95
depuis £2,95
# -
-
bouchon fileté – M 10 X 1,5
