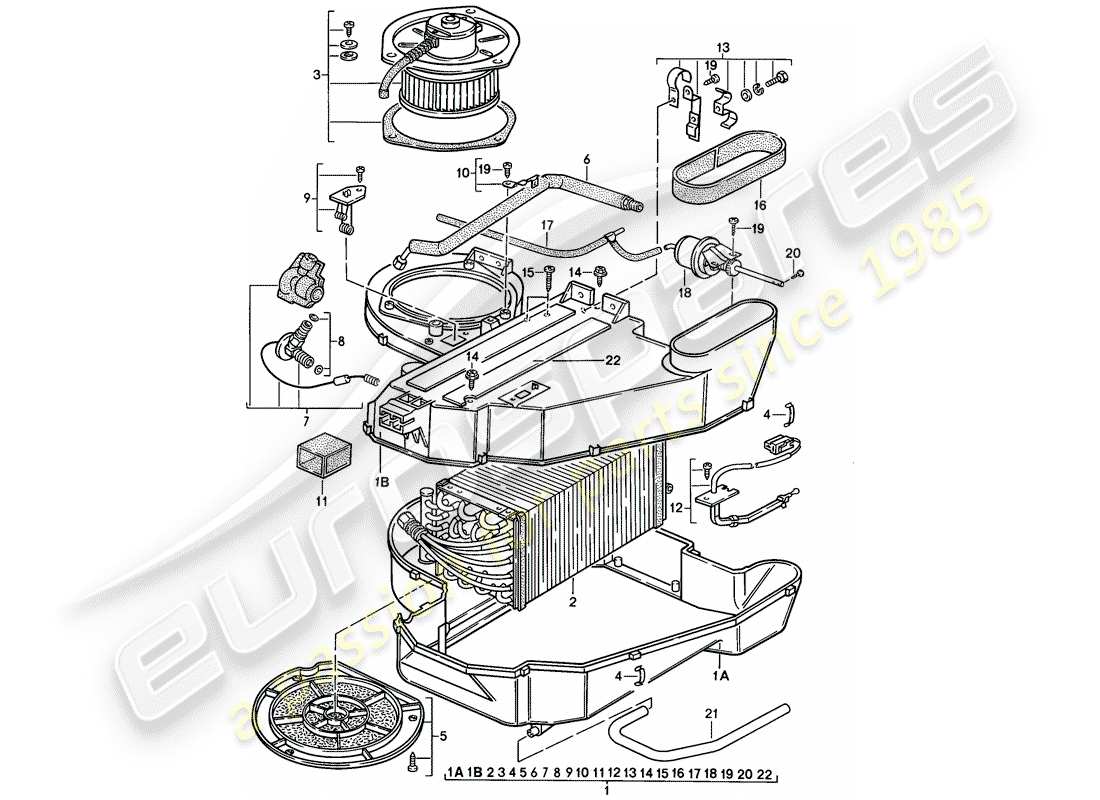

813-060 - CLIMATISEUR
Porsche 1988 (924S) AIR CONDITIONER Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
477820002A
CLIMATISEUR
depuis
£677,22
depuis
£677,22
#
1
MPN:
477820421A
LOGEMENT
depuis
£28,23
depuis
£28,23
#
1
MPN:
477820420A
LOGEMENT
depuis
£36,26
depuis
£36,26
#
2
MPN:
477820903
évaporateur
depuis
£565,03
depuis
£565,03
#
3
MPN:
477820905
VENTILATEUR
depuis
£136,75
depuis
£136,75
#
4
MPN:
477820449
SERRER
depuis
£0,60
depuis
£0,60
#
5
MPN:
477820907
PURIFICATEUR D'AIR
depuis
£465,75
depuis
£465,75
#
6
MPN:
477820459
CONDUITE DE PRESSION
depuis
£66,49
depuis
£66,49
#
7
MPN:
477820909
SOUPAPE DE DÉTENTE
depuis
£145,08
depuis
£145,08
#
8
MPN:
477820911
JEU DE JOINTS TORIQUES
depuis
£2,14
depuis
£2,14
#
9
MPN:
477820915
résistance en série
depuis
£50,65
depuis
£50,65
#
10
MPN:
477820917
PLAQUE DE RETENUE
#
11
MPN:
477820447A
BOTTES EN CAOUTCHOUC
depuis
£1,86
depuis
£1,86
#
12
MPN:
477820901
CAPTEUR DE TEMPÉRATURE
#
13
MPN:
477820919
COLLIER DE SERRAGE
#
14
MPN:
477820437
taraudage
#
15
MPN:
477820435A
taraudage
#
16
MPN:
477820507A
Isolation
depuis
£1,59
depuis
£1,59
#
17
MPN:
477820557
LIGNE DE VIDE
depuis
£13,75
depuis
£13,75
#
18
MPN:
477820545
UNITÉ À VIDE
depuis
£40,28
depuis
£40,28
#
19
MPN:
477820435D
taraudage
#
20
MPN:
477820555
vis, fromage hd.
#
21
MPN:
477820523
TUYAU DE VIDANGE D'EAU
depuis
£5,58
depuis
£5,58
#
22
MPN:
477820447
joint
depuis
£2,24
depuis
£2,24
