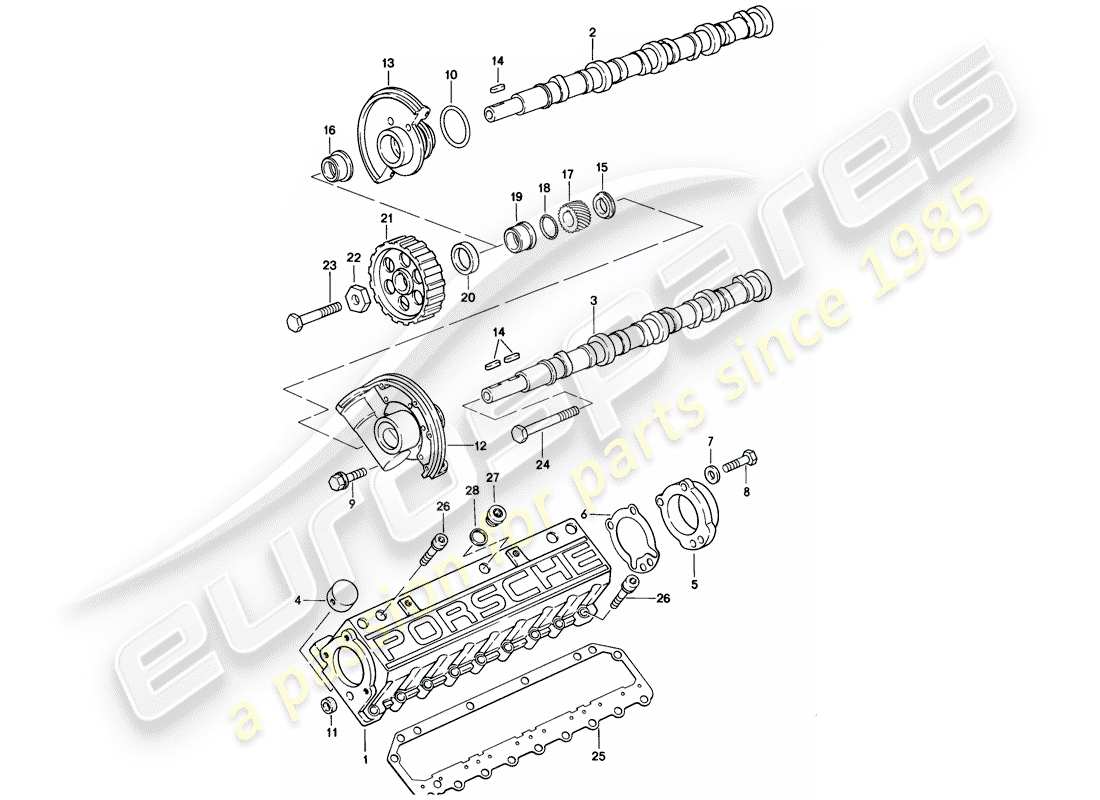

103-005 - ARBRE À CAMES - 2 - SOUPAPE
Porsche 1986 (928) CAMSHAFT - 2 - VALVE Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
92810525100
CARTER D'ARBRE À CAMES
#
2
MPN:
92810518703
arbre à cames - D - MJ 1983>> - MJ 1983
cylindres 1-4 (2811,2812)
depuis
£630,13
depuis
£630,13
#
2
MPN:
92810521100
arbre à cames - D - MJ 1984>>
cylindres 1-4 (2821,2822)
depuis
£761,83
depuis
£761,83
#
2
MPN:
92810520300
arbre à cames - D >> - MJ 1984
cylindres 1-4 (2819,2820)
depuis
£114,98
depuis
£114,98
#
3
MPN:
92810518803
arbre à cames - Cylindres 5 - 8 - D - MJ 1983>> - MJ 1983
(2811,2812)
depuis
£787,18
depuis
£787,18
#
3
MPN:
92810521200
arbre à cames - D - MJ 1984>>
cylindres 5-8 (2821,2822)
#
3
MPN:
92810520400
arbre à cames - D >> - MJ 1984
cylindres 5-8 (2819,2820)
depuis
£591,96
depuis
£591,96
#
4
MPN:
92810531106
Poussoir hydraulique - Pièce abandonnée
#
4
MPN:
92810531108
POUSSOIR HYDRAULIQUE
depuis
£207,51
depuis
£207,51
#
5
MPN:
92810515303
COUVERTURE
depuis
£71,14
depuis
£71,14
#
6
MPN:
92810518902
joint
depuis
£4,01
depuis
£4,01
#
7
MPN:
N 0115247
Rondelle - A 6,4 - PIÈCE ARRÊTÉE
#
7
MPN:
N 01152427
Rondelle – A 6,4
depuis
£0,47
depuis
£0,47
#
8
MPN:
90007501602
vis, hexagonale. HD. - M 6 X 22 - Pièce abandonnée
#
8
MPN:
90007501603
vis, hexagonale. HD. - M 6 X 22
depuis
£0,86
depuis
£0,86
#
9
MPN:
90007534102
Boulon avec Rondelle - M 6 X 25 Z1 - Pièce abandonnée
#
9
MPN:
90007534101
Boulon avec Rondelle – M 6 X 25 Z1
depuis
£0,78
depuis
£0,78
#
10
MPN:
99970160240
Joint torique – 50 X 5
depuis
£8,40
depuis
£8,40
#
11
MPN:
92810518400
bague d'étanchéité - Pièce abandonnée
#
11
MPN:
92810518401
BAGUE D'ÉTANCHÉITÉ
depuis
£2,56
depuis
£2,56
#
12
MPN:
92810513604
MONTAGE SUR BRIDE
GAUCHE
depuis
£99,41
depuis
£99,41
#
13
MPN:
92810511904
ROULEMENT D'ARBRE À CAMES
DROITE
depuis
£49,14
depuis
£49,14
#
14
MPN:
90011705000
ressort en plumes
depuis
£1,60
depuis
£1,60
#
15
MPN:
92810513101
DOUILLE D'ESPACEMENT
GAUCHE
#
16
MPN:
92810513902
douille d'espacement - M >> 82G 00071 - M >> 82G 05066
à droite (2821,2822)
depuis
£35,29
depuis
£35,29
#
16
MPN:
92810513904
bague d'espacement - M 82G 00072 >> - M 82G 05067 >> - Pièce abandonnée
à droite (2821,2822)
#
16
MPN:
92810513905
douille d'espacement - M 82G 00072 >> - M 82G 05067 >>
à droite (2821,2822)
depuis
£69,17
depuis
£69,17
#
17
MPN:
92810554302
ENGRENAGE D'ENTRAÎNEMENT
depuis
£30,76
depuis
£30,76
#
18
MPN:
99970159240
Joint torique – 23 X 2
depuis
£2,34
depuis
£2,34
#
19
MPN:
92810514302
TUBE D'ESPACEMENT
depuis
£23,89
depuis
£23,89
#
20
MPN:
99911328240
joint - M >> 82G 00071 - M >> 82G 05066
(2821,2822)
depuis
£19,62
depuis
£19,62
#
20
MPN:
99911334940
joint - M 82G 00072 >> - M 82G 05067 >>
(2821,2822)
depuis
£19,73
depuis
£19,73
#
21
MPN:
92810554510
PIGNON D'ARBRE À CAMES - PIÈCE ARRÊTÉE
#
21
MPN:
92810554514
PIGNON D'ARBRE À CAMES
depuis
£237,32
depuis
£237,32
#
22
MPN:
92810556500
Rondelle
depuis
£4,33
depuis
£4,33
#
23
MPN:
N 0104707
vis, hexagonale. HD. - M 10 X 70 - Pièce abandonnée
#
23
MPN:
N 0104701
vis, hexagonale. HD. - M 10 X 70
depuis
£3,43
depuis
£3,43
#
24
MPN:
90007422408
vis, hexagonale. HD. - M 10 X 95
depuis
£7,73
depuis
£7,73
#
25
MPN:
92810519912
joint - Pièce abandonnée
#
25
MPN:
92810519913
joint - (sans amiante)
#
26
MPN:
90006721402
VIS, FROMAGE HD. - BM 8 X 35 - PIÈCE ARRÊTÉE
#
26
MPN:
90006721401
VIS, FROMAGE HD. - BM 8 X 35
depuis
£2,77
depuis
£2,77
#
27
MPN:
90021900930
bouchon fileté – M 18 X 1,5
depuis
£7,97
depuis
£7,97
#
28
MPN:
90012314030
bague d'étanchéité – A 18 X 22
depuis
£1,28
depuis
£1,28
