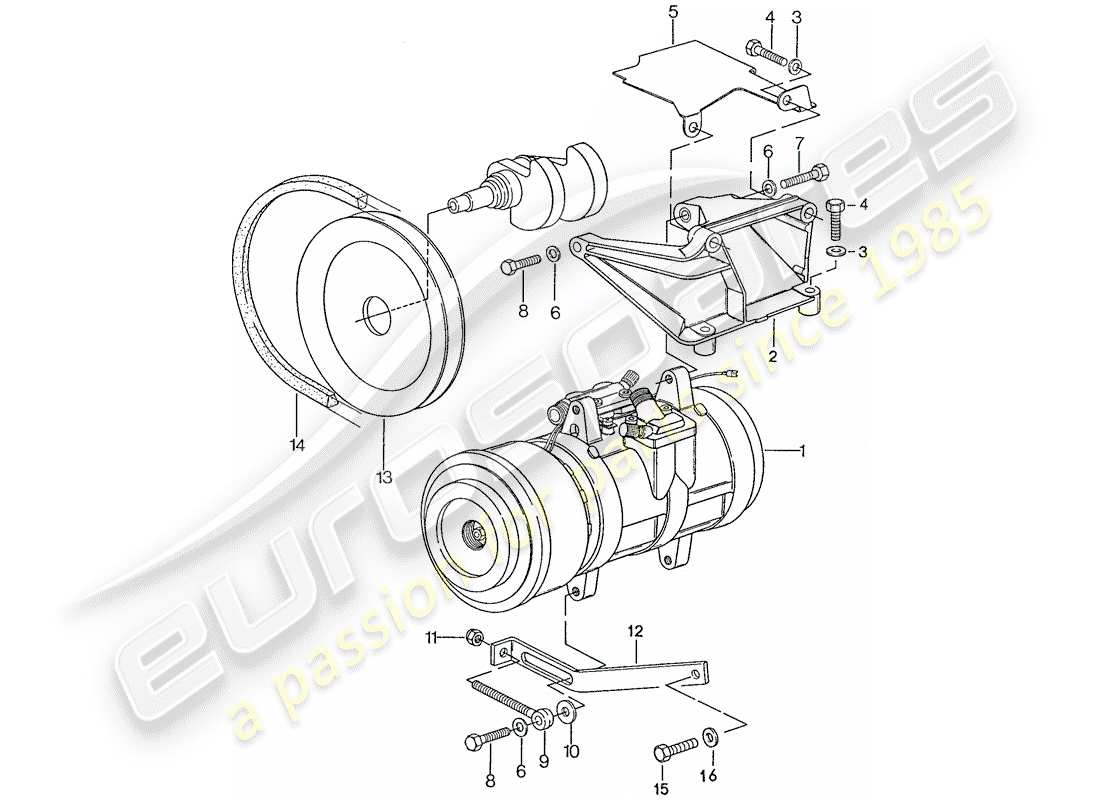

813-020 - COMPRESSEUR - ASSEMBLAGE
Porsche 1987 (928) COMPRESSOR - ASSEMBLY Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 92812601006
compresseur
depuis £1 612,47
depuis £1 612,47
# 1
MPN: 92812601071
compresseur - Nouveau design - Voir informations techniques - Voir groupe principal 8 - NR. 42/17 - utilisez également :
depuis £1 631,77
depuis £1 631,77
# -
-
tuyau
# 2
MPN: 92812601704
CONSOLE DU COMPRESSEUR
# 3
MPN: 90002500702
Rondelle - A 8,4 - PIÈCE ARRÊTÉE
# 3
MPN: 90002500703
Rondelle – A 8,4
depuis £0,84
depuis £0,84
# 4
MPN: N 0103406
vis, hexagonale. HD. - M 8 X 40
Remplacement
Remplacement
# 5
MPN: 92812611602
BOUCLIER
depuis £14,39
depuis £14,39
# 6
MPN: 90002500809
Rondelle - A 10,5 - PIÈCE ARRÊTÉE
# 6
MPN: 90002500804
Rondelle – A 10,5
depuis £0,80
depuis £0,80
# 6
MPN: 9000250080E
Rondelle – A 10,5
Jaune
depuis £0,62
depuis £0,62
# 7
MPN: 90008305902
vis, hexagonale. HD. - M 10 X 45
depuis £1,47
depuis £1,47
# 8
MPN: 90008305702
vis, hexagonale. HD. - M 10 X 33
depuis £2,34
depuis £2,34
# 9
MPN: 99946000302
ANNEAU À VISSER
depuis £6,93
depuis £6,93
# 10
MPN: 92810130300
Rondelle
depuis £2,34
depuis £2,34
# 11
MPN: 90008400403
hexadécimal. écrou - M 8 - Pièce abandonnée
# 11
MPN: 90008400402
hexadécimal. écrou - M 8
depuis £1,42
depuis £1,42
Cette pièce remplace le numéro de pièce 99908401902 - et 1 plus. Cliquez pour voir les détails
# 12
MPN: 92812612303
soutien croisé
depuis £20,78
depuis £20,78
# 13
MPN: 92810211803
poulie de courroie trapézoïdale - D >> - MJ 1989
depuis £49,58
depuis £49,58
# 14
MPN: 99919230550
COURROIE trapézoïdale étroite – 12,5 X 1125
depuis £31,02
depuis £31,02
# 15
MPN: N 0102336
vis, hexagonale. HD. - M 8 X 28 - Pièce abandonnée
# 15
MPN: 90007513603
vis, hexagonale. HD. - M 8 X 28
depuis £3,61
depuis £3,61
# 16
MPN: 90002500702
Rondelle - A 8,4 - PIÈCE ARRÊTÉE
# 16
MPN: 90002500703
Rondelle – A 8,4
depuis £0,84
depuis £0,84
