105-000 - Pompe à eau

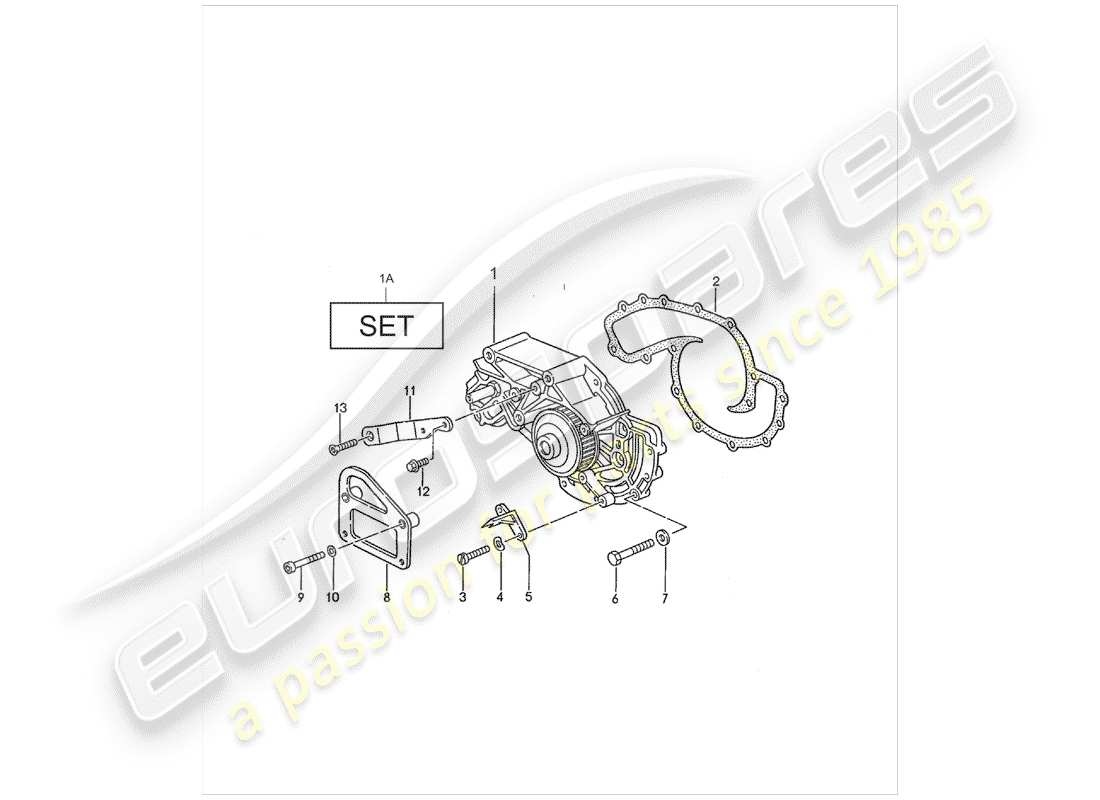

Porsche 1991 (928) WATER PUMP Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# -
-
VOIR INFORMATIONS TECHNIQUES - GRP.1 NR.4/90
# 1
MPN: 92810601513
pompe à eau - M >> 81H 00659 - M >> 81H 06735
--AUT. (2841,2842)
# 1
MPN: 92810601518
pompe à eau - M >> 81H 00659 - M >> 81H 06735
--AUT. (2841,2842)
# 1
MPN: 92810601520
pompe à eau - M 81H 00660 >> - M 81H 06736 >>
--AUT. (2841,2842)
depuis £835,36
depuis £835,36
# 1
MPN: 928106015 X
POMPE À EAU - NOUS REPRENONS : - 928.106.015.20
depuis £489,07
depuis £489,07
# 1
MPN: PCG10601520
kit de réparation - pour - pompe à eau - M 81H 00660 >> - M 81H 06736 >> - comprenant :
----AUT. (2841,2842)
depuis £24,99
depuis £24,99
# -
-
joint
# -
-
vis, fromage hd. - M 5 X 18
# -
-
Rondelle – A 5,3
# -
-
TDC PIONTER
# -
-
Boulon avec Rondelle – M 6 X 25 Z1
# -
-
vis, hexagonale. HD. - M 6 X 16 Z1
# -
-
vis, csk. HD. - 6 X 12
# -
-
vis, hexagonale. HD. - M 6 X 73
# -
-
Rondelle - B 6,4
Cette pièce remplace le numéro de pièce 90015100609
# 1
MPN: 928106915 X
POMPE À EAU - NOUS REPRENONS : - 928.106.015.20 - COMPRENANT :
depuis £555,38
depuis £555,38
# -
-
joint - Pièce abandonnée
# -
-
VIS, FROMAGE HD. - PIÈCE ARRÊTÉE
# -
-
vis, fromage hd.
# -
-
Rondelle
# -
-
VIS À SIX PANS. HAUTE DÉFINITION.
# -
-
BOULON AVEC Rondelle - PIÈCE ARRÊTÉE
# -
-
Boulon avec Rondelle
# -
-
Rondelle - Pièce abandonnée
# -
-
Rondelle
# -
-
Pompe à eau
# 2
MPN: 92810613405
JOINT - (SANS AMIANTE) - PIÈCE DISCONTINUÉE
# 2
MPN: 92810613406
joint - (sans amiante)
depuis £4,63
depuis £4,63
# 3
MPN: 90001406602
vis, fromage hd. - M 5 X 18 - Pièce abandonnée
# 3
MPN: 90097601001
vis, fromage hd. - M 5 X 18
depuis £1,47
depuis £1,47
# 4
MPN: 90002500302
Rondelle – A 5,3
# 5
MPN: 92810517601
TDC PIONTER
depuis £6,80
depuis £6,80
# 6
MPN: N 0102179
vis, hexagonale. HD. - M 6 X 20
Remplacement
Remplacement
# 6
MPN: 90007534102
Boulon avec Rondelle - M 6 X 25 - Pièce abandonnée
# 6
MPN: 90007534101
Boulon avec Rondelle – M 6 X 25
depuis £0,78
depuis £0,78
# 7
MPN: N 0115247
Rondelle - A 6,4 - PIÈCE ARRÊTÉE
# 7
MPN: N 01152427
Rondelle – A 6,4
depuis £0,47
depuis £0,47
# 8
MPN: 92810141203
MANILLE DE TRANSPORT
depuis £44,40
depuis £44,40
# 9
MPN: 90006708102
vis, fromage hd. - M 8 X 35 - Pièce abandonnée
# 9
MPN: 90006710202
vis, fromage hd. - M 8 X 35
depuis £0,91
depuis £0,91
# 10
MPN: N 01152513
Rondelle – A 8,4
# 11
MPN: 92810556400
support - M 81H 00660 >> - M 81H 06736 >>
--AUT. (2841,2842)
depuis £8,30
depuis £8,30
# 12
MPN: 90007535502
Boulon avec Rondelle - M 6 X 16 Z1 - Pièce abandonnée
# 12
MPN: 90007535501
vis, hexagonale. HD. - M 6 X 16 Z1
depuis £1,77
depuis £1,77
# 13
MPN: 90024900802
vis, csk. HD. - M 6 X 12
depuis £0,82
depuis £0,82
