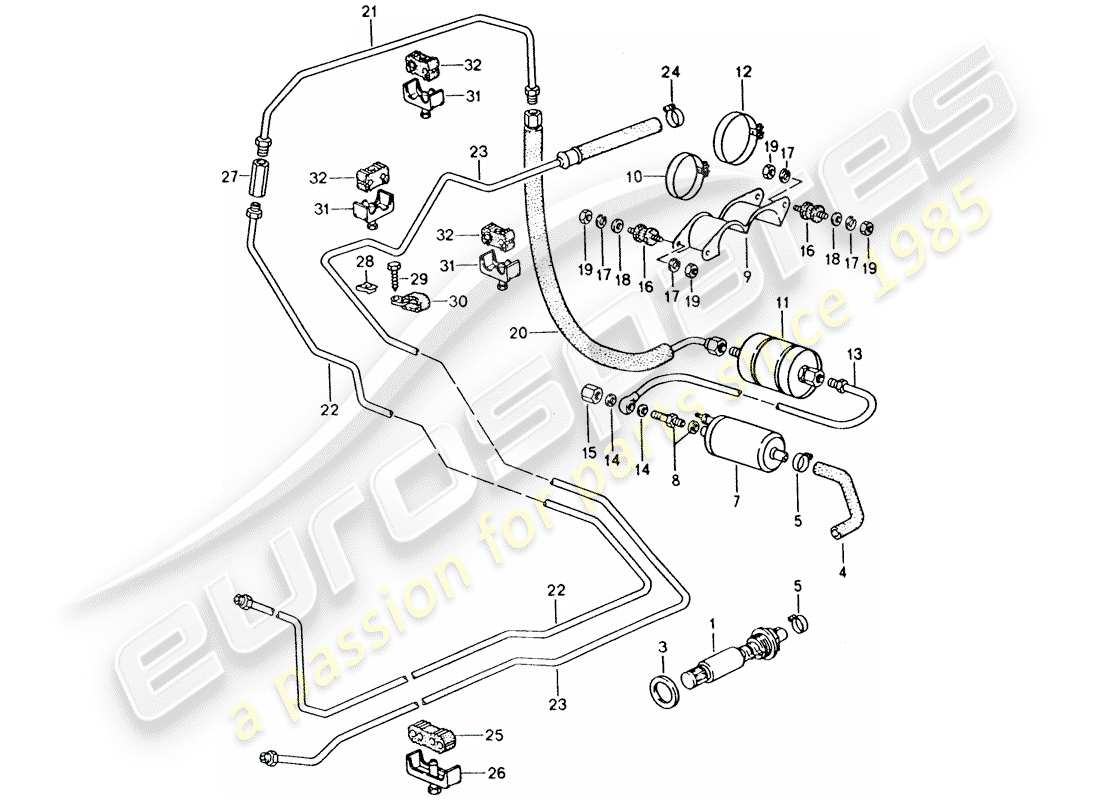

201-005 - Système de carburant
Porsche 1993 (928) FUEL SYSTEM Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
92860801300
POMPE À CARBURANT DANS LE RÉSERVOIR - PIÈCE ARRÊTÉE
Remplacement
Remplacement
#
1
MPN:
92860801301
POMPE À CARBURANT DANS LE RÉSERVOIR
depuis
£644,46
depuis
£644,46
Cette pièce remplace le numéro de pièce 92860801300
#
3
MPN:
92820118702
BAGUE D'ÉTANCHÉITÉ
Remplacement
Remplacement
#
4
MPN:
92835655004
TUYAU DE CARBURANT
depuis
£23,54
depuis
£23,54
#

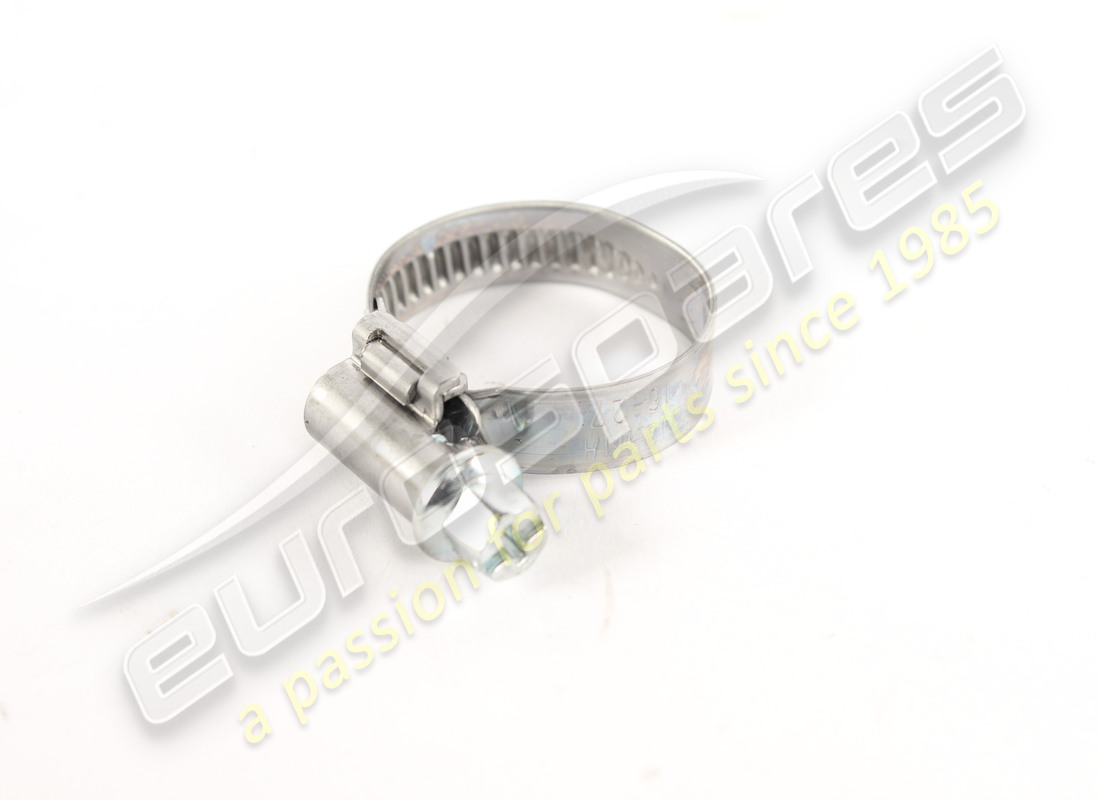

5
MPN:
99951234600
COLLIER DE TUYAU - A 20/9
depuis
£3,29
depuis
£3,29
#
7
MPN:
92860810403
POMPE À CARBURANT
Remplacement
Remplacement
#
8
MPN:
893906093
CLAPET ANTI-RETOUR
depuis
£40,10
depuis
£40,10
#
10
MPN:
99951239400
Collier de serrage
depuis
£2,73
depuis
£2,73
#
11
MPN:
92811025304
FILTRE À CARBURANT
((AG)(SA))
Remplacement
Remplacement
#
11
MPN:
92811025306
FILTRE À CARBURANT
Remplacement
Remplacement
#
12
MPN:
99951227602
PINCE - PIÈCE ARRÊTÉE
#
12
MPN:
9995122760B
SERRER
depuis
£6,26
depuis
£6,26
#
13
MPN:
92835606310
conduite de carburant - Pièce abandonnée
Remplacement
Remplacement
#
13
MPN:
92835606311
CONDUITE DE CARBURANT
Remplacement
Remplacement
#
14
MPN:
90012300520
bague d'étanchéité – A 12 X 16
depuis
£0,59
depuis
£0,59
#
15
MPN:
92811047501
ÉCROU CAPUCHON - PIÈCE ARRÊTÉE
Remplacement
Remplacement
#
15
MPN:
92811047503
ÉCROU CAPUCHON - PIÈCE ARRÊTÉE
#
15
MPN:
92811047504
ÉCROU À CAPUCHON
Remplacement
Remplacement
#
16
MPN:
94461011500
MONTAGE EN CAOUTCHOUC COLLÉ
depuis
£26,85
depuis
£26,85
#
17
MPN:
N 0120064
anneau de verrouillage - B 6
depuis
£0,70
depuis
£0,70
#
18
MPN:
N 0116667
Rondelle - B 6,4
#
19
MPN:
90007601002
ÉCROU - M 6 - PIÈCE ARRÊTÉE
#
19
MPN:
9000760100B
écrou - M 6
depuis
£0,73
depuis
£0,73
#
20
MPN:
92835605301
CONDUITE DE CARBURANT
Remplacement
Remplacement
#
21
MPN:
92835605700
conduite de carburant - Pièce abandonnée
#
21
MPN:
92835605703
CONDUITE DE CARBURANT
depuis
£331,15
depuis
£331,15
#
22
MPN:
92835602910
CONDUITE DE CARBURANT - VERS COMPARTIMENT MOTEUR - PIÈCE ARRÊTÉE
#
22
MPN:
92835602912
conduite de carburant - Vers le compartiment moteur
Remplacement
Remplacement
#
23
MPN:
92835603105
CONDUITE DE CARBURANT - CONDUITE DE RETOUR AU RÉSERVOIR - PIÈCE ARRÊTÉE
#
23
MPN:
92835603106
CONDUITE DE CARBURANT - CONDUITE DE RETOUR AU RÉSERVOIR
depuis
£146,03
depuis
£146,03
#
24
MPN:
N 0235692
COLLIER DE TUYAU - AR 16/9 - PIÈCE ARRÊTÉE
#
24
MPN:
PCG0235692
COLLIER DE TUYAU - AR 16/9
depuis
£2,11
depuis
£2,11
#
25
MPN:
92835655101
isolateur en caoutchouc
depuis
£4,08
depuis
£4,08
#
26
MPN:
92835655300
ARC
depuis
£4,08
depuis
£4,08
#
27
MPN:
477209169
PIÈCE DE RACCORDEMENT
depuis
£19,27
depuis
£19,27
#
28
MPN:
99959148702
ÉCROU DE VITESSE
#
29
MPN:
90018711502
BOULON AVEC Rondelle - PIÈCE ARRÊTÉE
#
29
MPN:
90018711501
Boulon avec Rondelle
depuis
£4,00
depuis
£4,00
#
30
MPN:
99951108502
SERRER
depuis
£6,44
depuis
£6,44
#
31
MPN:
92835655500
SERRER
depuis
£3,27
depuis
£3,27
#
32
MPN:
92835652501
isolateur en caoutchouc
depuis
£13,32
depuis
£13,32
