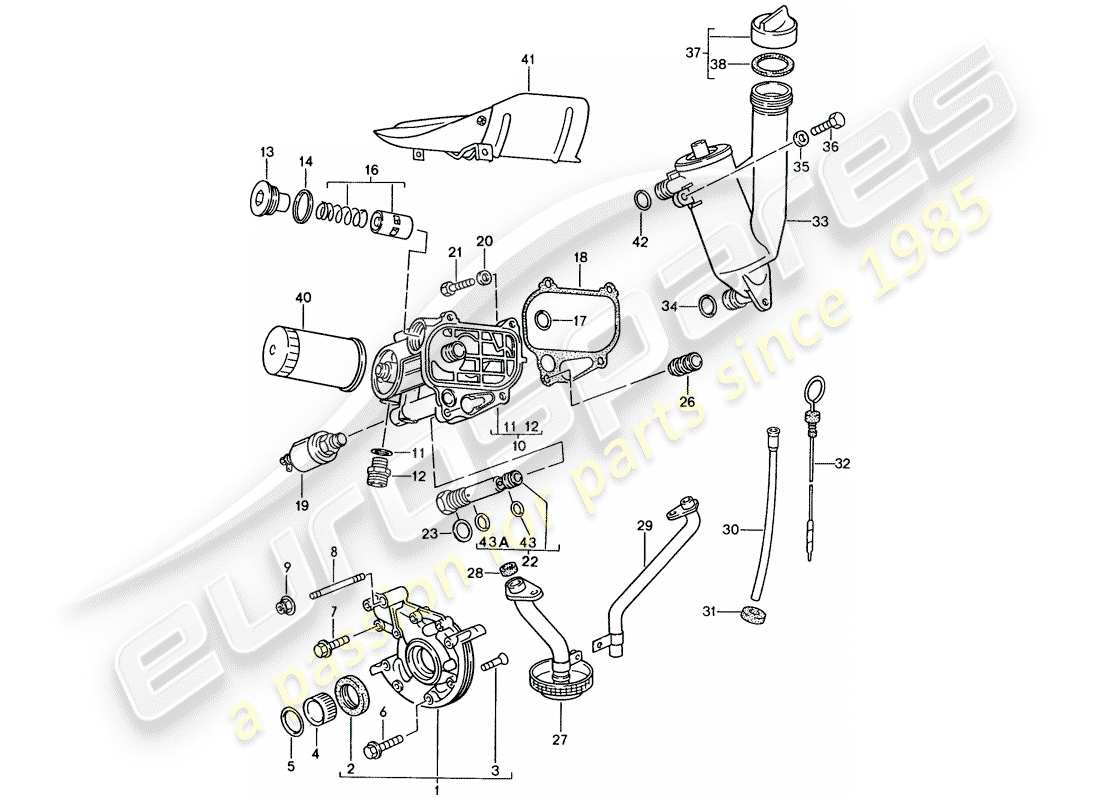

104-001 - Lubrification du moteur
Porsche 1988 (944) ENGINE LUBRICATION Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 94410701411
pompe à huile - Jusqu'au modèle 86 - utiliser également :
--944 107 911 01
depuis £562,47
depuis £562,47
# 2
MPN: 99911333140
sceau - 38 X 52 X 7
Remplacement
Remplacement
# 3
MPN: 90024901702
vis, csk. HD. - M 6 X 25
# 4
MPN: 94410716104
MANCHON DENTÉ
depuis £76,02
depuis £76,02
# 5
MPN: 99970728340
Joint torique – 28 X 2,58
depuis £2,34
depuis £2,34
# 6
MPN: 90007534302
vis, hexagonale. HD. - M 6 X 45
depuis £3,48
depuis £3,48
# 7
MPN: 90007534502
Boulon avec Rondelle - M 6 X 35 - Pièce abandonnée
# 7
MPN: 90007534501
Boulon avec Rondelle – M 6 X 35
depuis £1,48
depuis £1,48
# 8
MPN: 94410221601
goujon - D >> - MJ 1986
# 9
MPN: 94410224300
ÉCROU À ÉPAULE - D >> - MJ 1986
depuis £5,98
depuis £5,98
# 10
MPN: 95110705100
BOÎTIER DE THERMOSTAT
depuis £546,15
depuis £546,15
# 11
MPN: 90012301130
bague d'étanchéité – A 22 X 27
depuis £2,68
depuis £2,68
# 12
MPN: 90091510102
Douille à visser - pièce abandonnée
# 12
MPN: 90091510101
DOUILLE VISSÉE
depuis £14,56
depuis £14,56
# 13
MPN: 95110715301
BOUCHON FILETÉ
depuis £26,91
depuis £26,91
# 14
MPN: 90012313630
BAGUE D'ÉTANCHÉITÉ
depuis £3,20
depuis £3,20
# 16
MPN: 95110715501
thermostat
depuis £57,84
depuis £57,84
# 17
MPN: 99970704340
JOINT TORIQUE
depuis £1,47
depuis £1,47
# 18
MPN: 94410714703
joint
depuis £62,38
depuis £62,38
# 19
MPN: 92860620301
transmetteur de manomètre d'huile - Pièce abandonnée
# 19
MPN: 92860620304
ÉMETTEUR DE JAUGE DE PRESSION D'HUILE
depuis £78,99
depuis £78,99
# 20
MPN: 90023200402
Rondelle - Pièce abandonnée
# 20
MPN: 90023200401
Rondelle
depuis £1,38
depuis £1,38
# 21
MPN: 90007502909
vis, hexagonale. HD. - M 8 X 25 - Pièce abandonnée
# 21
MPN: 90007502903
vis, hexagonale. HD. - M 8 X 25
depuis £1,61
depuis £1,61
# 22
MPN: 94410703511
Soupape de surpression - D - MJ 1986>> - MJ 1986
depuis £410,28
depuis £410,28
# 22
MPN: 94410703502
Soupape de surpression - D - MJ 1987>>
depuis £420,86
depuis £420,86
# 23
MPN: N 0438153
bague d'étanchéité – A 20 X 24
depuis £0,82
depuis £0,82
# 26
MPN: 94410118101
manchon de guidage - D >> - MJ 1986
depuis £9,35
depuis £9,35
# 27
MPN: 94410703206
COLLECTEUR D'ADMISSION - M >> 45H 01414
(4450,4451)
depuis £125,25
depuis £125,25
# 27
MPN: 94410703207
collecteur d'admission - M 45H 01415 >>
(4451)
depuis £168,35
depuis £168,35
# 28
MPN: 94410713603
bague d'étanchéité - Pièce abandonnée
# 28
MPN: 94410713604
BAGUE D'ÉTANCHÉITÉ
# 29
MPN: 94410718303
TUYAU DE RETOUR
depuis £155,12
depuis £155,12
# 30
MPN: 95110102700
tube de guidage - M >> 45H 01414
# 30
MPN: 95110102703
tube de guidage - M 45H 01415 >>
depuis £102,25
depuis £102,25
# 31
MPN: 90017404440
JOINT TORIQUE
depuis £2,34
depuis £2,34
# -
-
DOUILLE D'ESPACEMENT
# 32
MPN: 95110702101
jauge d'huile - M >> 45H 01414
# 32
MPN: 94410702501
jauge d'huile - M 45H 01415 >>
depuis £58,53
depuis £58,53
# 33
MPN: 94410718009
Séparateur d'huile
depuis £354,33
depuis £354,33
# 34
MPN: 99970166140
Joint torique – 24 X 5
depuis £3,20
depuis £3,20
# 35
MPN: 90002500702
Rondelle - A 8,4 - PIÈCE ARRÊTÉE
# 35
MPN: 90002500703
Rondelle – A 8,4
depuis £0,84
depuis £0,84
# 36
MPN: 90007502909
vis, hexagonale. HD. - M 8 X 25 - Pièce abandonnée
# 36
MPN: 90007502903
vis, hexagonale. HD. - M 8 X 25
depuis £1,61
depuis £1,61
# 37
MPN: 94410709101
BOUCHON D'ÉTANCHÉITÉ
depuis £18,69
depuis £18,69
# 38
MPN: 99970184640
Joint torique - 4,00 X 45,00
depuis £7,88
depuis £7,88
# 40
MPN: 94410720103
filtre à huile - Kit de réparation pour l'entretien - voir illustration : - huile moteur - voir illustration :
--198-000--198-005
Remplacement
Remplacement
# 41
MPN: 95110705301
PLAQUE DE COUVERTURE
depuis £111,24
depuis £111,24
# 42
MPN: 99970161340
Joint torique – 20 X 5
depuis £5,15
depuis £5,15
# 43
MPN: 99970714540
Joint torique - D >> - MJ 1986
depuis £3,20
depuis £3,20
# 43
MPN: 99970714440
bague d'étanchéité - D - MJ 1987>>
depuis £1,47
depuis £1,47
# 43
MPN: 99970714640
Joint torique - D >> - MJ 1986
depuis £3,14
depuis £3,14
# -
-
SCELLANT
LOCTITE574-50ml
# -
-
LOCTITE - ACTIVATEUR N -764-
120ml
