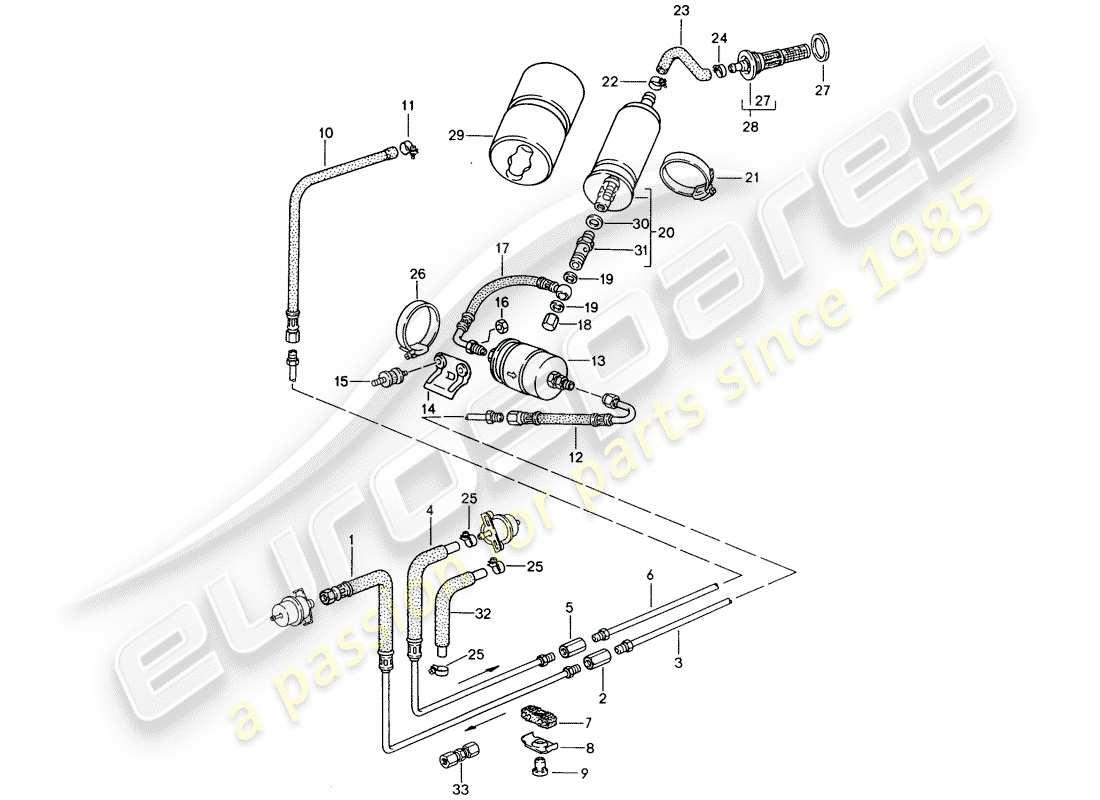

201-010 - Système de carburant
Porsche 1988 (944) FUEL SYSTEM Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 95135691903
conduite de carburant - Pièce abandonnée
# 1
MPN: 95135691904
CONDUITE DE CARBURANT
depuis £280,59
depuis £280,59
# 2
MPN: 477209169
PIÈCE DE RACCORDEMENT
depuis £19,27
depuis £19,27
# 3
MPN: 95135696702
CONDUITE DE CARBURANT
depuis £197,02
depuis £197,02
# 4
MPN: 95135691703
CONDUITE DE RETOUR DE CARBURANT
depuis £162,26
depuis £162,26
# 5
MPN: 477209161
PIÈCE DE RACCORDEMENT
depuis £19,27
depuis £19,27
# 6
MPN: 95135693502
CONDUITE DE RETOUR DE CARBURANT - PIÈCE ARRÊTÉE
# 6
MPN: 95135693503
CONDUITE DE RETOUR DE CARBURANT
depuis £192,27
depuis £192,27
# 7
MPN: 99959197540
isolateur en caoutchouc
depuis £6,85
depuis £6,85
# 8
MPN: 99951119940
SERRER
depuis £2,34
depuis £2,34
# 9
MPN: 99951119940
SERRER
depuis £2,34
depuis £2,34
# 10
MPN: 95135606102
TUYAU DE CARBURANT
# 11
MPN: 99951255400
Collier de serrage
depuis £2,68
depuis £2,68
Cette pièce remplace le numéro de pièce 90027200302
# 12
MPN: 95135604703
tuyau de carburant - D >> - MJ 1986
# 12
MPN: 95135604703
TUYAU DE CARBURANT
# 13
MPN: 92811025304
FILTRE À CARBURANT
((AG)(SA))
Remplacement
Remplacement
# 13
MPN: 92811025306
FILTRE À CARBURANT
Remplacement
Remplacement
# 14
MPN: 95135647101
support
depuis £20,59
depuis £20,59
# 14
MPN: 95135647101
support
(PR : 249)
depuis £20,59
depuis £20,59
# 15
MPN: 94461011500
MONTAGE EN CAOUTCHOUC COLLÉ
depuis £26,85
depuis £26,85
# 16
MPN: 90007601002
ECROU - PIÈCE ARRÊTÉE
# 16
MPN: 9000760100B
NOIX
Remplacement
Remplacement
# 17
MPN: 95135604107
CONDUITE DE CARBURANT
Remplacement
Remplacement
# 17
MPN: 95135604104
conduite de carburant - Pièce abandonnée
(PR : 249)
# 17
MPN: 95135604108
CONDUITE DE CARBURANT
(PR : 249)
depuis £97,04
depuis £97,04
# 18
MPN: 92811047501
ÉCROU CAPUCHON - PIÈCE ARRÊTÉE
Remplacement
Remplacement
# 18
MPN: 92811047503
ÉCROU CAPUCHON - PIÈCE ARRÊTÉE
# 18
MPN: 92811047504
ÉCROU À CAPUCHON
Remplacement
Remplacement
# 19
MPN: N 0138122
BAGUE D'ÉTANCHÉITÉ
depuis £1,02
depuis £1,02
# 20
MPN: 94460810204
POMPE À CARBURANT
(944)
depuis £284,45
depuis £284,45
# 20
MPN: 94460810204
POMPE À CARBURANT
(TURBO)
depuis £284,45
depuis £284,45
# 21
MPN: 99951239700
Collier de serrage
Remplacement
Remplacement
# 22
MPN: 99951255400
Collier de serrage
depuis £2,68
depuis £2,68
Cette pièce remplace le numéro de pièce 90027200302
# 23
MPN: 95135655700
TUYAU DE CARBURANT
Remplacement
Remplacement
# 24
MPN: 99951234600
Collier de serrage
depuis £3,29
depuis £3,29
# 25
MPN: N 0235772
Collier de serrage - Pièce abandonnée
# 25
MPN: PCG0235772
Collier de serrage – A9 X 14
depuis £2,34
depuis £2,34
# 26
MPN: 99951239000
Collier de serrage
depuis £9,98
depuis £9,98
# 27
MPN: 92820118702
BAGUE D'ÉTANCHÉITÉ
Remplacement
Remplacement
# 28
MPN: 92820108104
FILTRE À CARBURANT
depuis £59,18
depuis £59,18
# 29
MPN: 94435609100
LOGEMENT
depuis £86,62
depuis £86,62
# 30
MPN: N 0138123
BAGUE D'ÉTANCHÉITÉ
depuis £3,20
depuis £3,20
# 31
MPN: 94460895101
CLAPET ANTI-RETOUR
depuis £17,81
depuis £17,81
# 32
MPN: 95135699700
TUYAU DE CARBURANT
depuis £94,99
depuis £94,99
# 33
MPN: 00004320028
ADAPTATEUR
depuis £12,43
depuis £12,43
