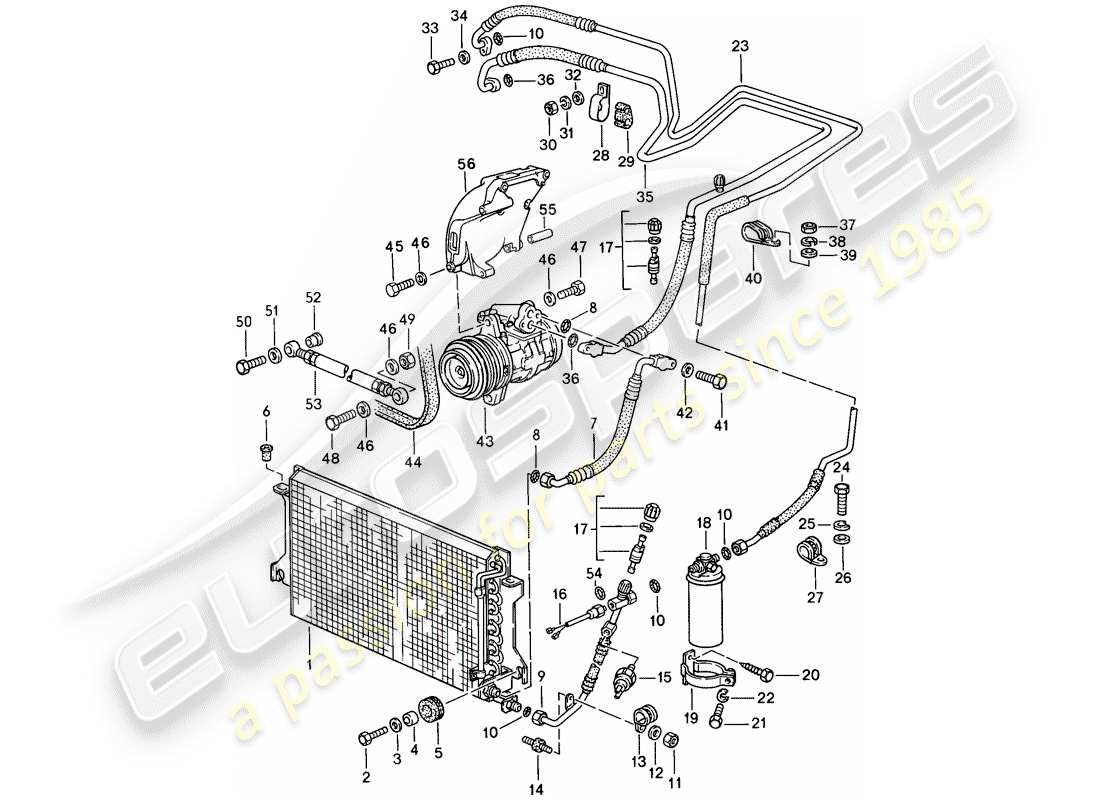

813-015 - circuit frigorifique
Porsche 1988 (944) REFRIGERANT CIRCUIT Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 94457301105
condensateur
depuis £482,38
depuis £482,38
# 2
MPN: N 0102179
vis, hexagonale. HD. - M 6 X 20
Remplacement
Remplacement
# 3
MPN: N 0116123
Rondelle - R 6,6 - Pièce abandonnée
Remplacement
Remplacement
# 3
MPN: N 011612C
Rondelle – R 6,6
Remplacement
Remplacement
# 4
MPN: 052109135
DOUILLE D'ESPACEMENT
depuis £4,86
depuis £4,86
# 5
MPN: 056129669B
ŒILLET
depuis £5,54
depuis £5,54
# 6
MPN: 94457345700
ŒILLET EN CAOUTCHOUC
depuis £8,41
depuis £8,41
# 7
MPN: 94457319708
conduite réfrigérante - compresseur - condensateur
# 8
MPN: 99970725040
JOINT TORIQUE - PIÈCE ARRÊTÉE
# 8
MPN: 99970743441
JOINT TORIQUE
depuis £5,61
depuis £5,61
# 9
MPN: 94457309503
conduite de réfrigérant - F >> 94-GN401 809 - F >> 95-GN100 586
( 944 TURBO)
# 9
MPN: 94457309504
conduite réfrigérante - condensateur - récepteur déshydrateur - F 94-GN401 810>> - F 95-GN100 587>>
( 944 TURBO)
# 9
MPN: 94457309505
conduite frigorifique - condensateur - déshydrateur récepteur - D - MJ 1987>> - MJ 1987 - Pièce abandonnée
# 9
MPN: 94457309508
CONDUITE FRIGORIFIQUE - CONDENSATEUR - RÉCEPTEUR DESSHYDRATEUR - PIÈCE ARRÊTÉE
# 9
MPN: 94457309509
conduite réfrigérante - condensateur - récepteur déshydrateur
depuis £322,30
depuis £322,30
# 10
MPN: 99970724740
JOINT TORIQUE
depuis £2,68
depuis £2,68
# 11
MPN: 90007601002
ÉCROU - M 6 - PIÈCE ARRÊTÉE
# 11
MPN: 9000760100B
écrou - M 6
Remplacement
Remplacement
# 12
MPN: 90002500809
Rondelle - A 6,4 - PIÈCE ARRÊTÉE
# 12
MPN: 90002500804
Rondelle – A 6,4
depuis £0,80
depuis £0,80
Cette pièce remplace le numéro de pièce 90002500802
# 12
MPN: 9000250080E
Rondelle – A 6,4
Jaune
depuis £0,62
depuis £0,62
# 13
MPN: N 0206471
pince - RSGU 23/15
depuis £3,91
depuis £3,91
# 14
MPN: 92811019100
Tampon en caoutchouc collé
# 15
MPN: 95961313700
INTERRUPTEUR BASSE PRESSION
depuis £57,90
depuis £57,90
# 16
MPN: 92861313101
capteur de température - F >> 94-GN400 908 - F >> 95-GN100 295
( 944 TURBO)
depuis £86,95
depuis £86,95
# 16
MPN: 94465305300
pressostat haute pression - Haute - F 94-GN400 909>> - F 95-GN100 296>>
( 944 TURBO)
# 17
MPN: 92857309603
SOUPAPE
depuis £20,90
depuis £20,90
# 18
MPN: 94457394300
séchoir récepteur
depuis £128,85
depuis £128,85
# 19
MPN: 94457308100
support
depuis £12,56
depuis £12,56
# 20
MPN: N 0138845
VIS TARAUDEUUSE,HEX.HD. - B 4,8 X 13
depuis £0,87
depuis £0,87
# 21
MPN: N 0102644
vis, hexagonale. HD. - M 5 X 20
depuis £1,24
depuis £1,24
# 22
MPN: N 0120053
anneau de verrouillage - B 5
depuis £0,66
depuis £0,66
# 23
MPN: 94457309303
conduite frigorifique - récepteur déshydrateur - évaporateur - D >> - MJ 1986
# 23
MPN: 94457309304
conduite frigorifique - récepteur déshydrateur - évaporateur - D - MJ 1987>> - MJ 1987
# 23
MPN: 94457309305
conduite frigorifique - récepteur déshydrateur - évaporateur - D - MJ 1988>> - MJ 1988
depuis £316,08
depuis £316,08
# 24
MPN: N 01021513
vis, hexagonale. HD. - M 6 X 15
depuis £2,09
depuis £2,09
# 25
MPN: N 0120064
anneau de verrouillage - B 6
depuis £0,70
depuis £0,70
# 26
MPN: N 0115247
Rondelle - A 6,4 - PIÈCE ARRÊTÉE
# 26
MPN: N 01152427
Rondelle – A 6,4
depuis £0,47
depuis £0,47
# 27
MPN: 99951111602
PINCE - B 15 X 10 GI - PIÈCE ARRÊTÉE
# 27
MPN: 99951111603
PINCE - B 15 X 10 GI
depuis £4,52
depuis £4,52
# 28
MPN: 94457345300
support
depuis £4,15
depuis £4,15
# 29
MPN: 94457345500
ESPACEUR
depuis £4,25
depuis £4,25
# 30
MPN: 90007601002
ÉCROU - M 6 - PIÈCE ARRÊTÉE
# 30
MPN: 9000760100B
écrou - M 6
Remplacement
Remplacement
# 31
MPN: N 0120064
anneau de verrouillage - B 6
depuis £0,70
depuis £0,70
# 32
MPN: N 0115247
Rondelle - A 6,4 - PIÈCE ARRÊTÉE
# 32
MPN: N 01152427
Rondelle – A 6,4
depuis £0,47
depuis £0,47
# 33
MPN: 90007501602
vis, hexagonale. HD. - M 6 X 22 - Pièce abandonnée
# 33
MPN: 90007501603
vis, hexagonale. HD. - M 6 X 22
depuis £0,86
depuis £0,86
# 34
MPN: N 0115247
Rondelle - A 6,4 - PIÈCE ARRÊTÉE
# 34
MPN: N 01152427
Rondelle – A 6,4
depuis £0,47
depuis £0,47
# 35
MPN: 94457309103
LIGNE RÉFRIGÉRANT - ÉVAPORATEUR - COMPRESSEUR - D >> - MJ 1986
# 35
MPN: 94457309105
LIGNE RÉFRIGÉRANT - ÉVAPORATEUR - COMPRESSEUR - D - MJ 1987>> - PIÈCE ARRÊTÉE
(944,944S)
# 35
MPN: 94457309107
LIGNE RÉFRIGÉRANT - ÉVAPORATEUR - COMPRESSEUR - D - MJ 1987>>
(944,944S)
# 35
MPN: 95157309102
LIGNE RÉFRIGÉRANT - ÉVAPORATEUR - COMPRESSEUR - D - MJ 1987>>
(TURBO)
depuis £208,69
depuis £208,69
# 36
MPN: 99970725140
JOINT TORIQUE
depuis £2,43
depuis £2,43
# 37
MPN: 90007601002
ÉCROU - M 6 - PIÈCE ARRÊTÉE
# 37
MPN: 9000760100B
écrou - M 6
Remplacement
Remplacement
# 38
MPN: N 0120064
anneau de verrouillage - B 6
depuis £0,70
depuis £0,70
# 39
MPN: N 0115247
Rondelle - A 6,4 - PIÈCE ARRÊTÉE
# 39
MPN: N 01152427
Rondelle – A 6,4
depuis £0,47
depuis £0,47
# 40
MPN: N 90251201
PINCE – RSGW 1,5 X 15/15
depuis £1,93
depuis £1,93
# 41
MPN: N 0402221
vis, hexagonale. HD. - M 8 X 32
depuis £6,36
depuis £6,36
# 42
MPN: N 01152513
Rondelle – A 8,4
# 43
MPN: 94412600800
compresseur
depuis £2 038,52
depuis £2 038,52
# 44
MPN: 99919228550
COURROIE NERVURÉE - K 6 - 1000 LW - PIÈCE ARRÊTÉE
# 44
MPN: 99919229150
COURROIE NERVURÉE - K 6 - 1000 LW - PIÈCE ARRÊTÉE
# 44
MPN: 99919229950
COURROIE NERVURÉE - K 6 - 1000 LW
Remplacement
Remplacement
# 45
MPN: 90008208802
vis, hexagonale. HD. - M 10 X 1,25 X 50
# 45
MPN: 90008214601
vis, hexagonale. HD. - M 10 X 1,25 X 50
# 45
MPN: 9000821460B
vis, hexagonale. HD. - M 10 X 1,25 X 50
depuis £2,34
depuis £2,34
# 46
MPN: 90002500809
Rondelle - A 10,5 - PIÈCE ARRÊTÉE
# 46
MPN: 90002500804
Rondelle – A 10,5
depuis £0,80
depuis £0,80
Cette pièce remplace le numéro de pièce 90002500802
# 46
MPN: 9000250080E
Rondelle – A 10,5
Jaune
depuis £0,62
depuis £0,62
# 47
MPN: 90007413902
vis, hexagonale. HD. - M 8 X 55 - Pièce abandonnée
# 47
MPN: 90007413903
vis, hexagonale. HD. - M 8 X 55
depuis £1,23
depuis £1,23
# 48
MPN: N 0401251
vis, hexagonale. HD. - M 10 X 1,25 X 30
Remplacement
Remplacement
# 49
MPN: 90091003402
contre-écrou - M 10
Remplacement
Remplacement
# 50
MPN: N 0103594
vis, hexagonale. HD. - M 8 X 38
depuis £1,47
depuis £1,47
# 51
MPN: 90002500702
Rondelle - A 8,4 - PIÈCE ARRÊTÉE
# 51
MPN: 90002500703
Rondelle – A 8,4
depuis £0,84
depuis £0,84
# 52
MPN: 94412612701
BAGUE
depuis £4,17
depuis £4,17
# 53
MPN: 94412602103
soutien croisé
Remplacement
Remplacement
# 54
MPN: 99970726140
JOINT TORIQUE
depuis £10,96
depuis £10,96
# -
-
MANCHE
# -
-
support
-part-diagram-813-020.webp "PORSCHE 1988 (944) COMPRESSEUR SCHÉMA DES PIÈCES")
-part-diagram-813-025.webp "PORSCHE 1988 (944) CONTRÔLE DU VIDE SCHÉMA DES PIÈCES")
-part-diagram-813-030.webp "PORSCHE 1988 (944) INTERRUPTEUR DE COMMANDE SCHÉMA DES PIÈCES")
-part-diagram-901-000.webp "PORSCHE 1988 (944) ÉLECTRIQUE DU MOTEUR 1 SCHÉMA DES PIÈCES")
-part-diagram-901-001.webp "PORSCHE 1988 (944) ÉLECTRIQUE DU MOTEUR 1 SCHÉMA DES PIÈCES")
-part-diagram-901-005.webp "PORSCHE 1988 (944) ÉLECTRIQUE DU MOTEUR 2 SCHÉMA DES PIÈCES")
-part-diagram-902-000.webp "PORSCHE 1988 (944) ALTERNATEUR - AVEC : - ATTACHES SCHÉMA DES PIÈCES")
-part-diagram-902-010.webp "PORSCHE 1988 (944) DÉMARREUR - BATTERIE - FAISCEAU DE CABLAGE SCHÉMA DES PIÈCES")
-part-diagram-902-020.webp "PORSCHE 1988 (944) FAISCEAU DE FILS - MOTEUR - CHAUFFAGE - CLIMATISEUR SCHÉMA DES PIÈCES")
-part-diagram-902-025.webp "PORSCHE 1988 (944) FAISCEAU DE CÂBLAGE - HABITACLE PASSAGERS SCHÉMA DES PIÈCES")
-part-diagram-902-027.webp "PORSCHE 1988 (944) FAISCEAU DE CÂBLAGE - PORTES SCHÉMA DES PIÈCES")
-part-diagram-902-030.webp "PORSCHE 1988 (944) FAISCEAU DE CÂBLAGE - EXTRÉMITÉ ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-902-031.webp "PORSCHE 1988 (944) FAISCEAU DE CABLAGE - SYSTÈME DE FREIN ANTIBLOCAGE. -ABS- - INDICATEUR D'USURE DES PLAQUETTES DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-902-037.webp "PORSCHE 1988 (944) ŒILLET - CRAVATE SCHÉMA DES PIÈCES")
-part-diagram-902-050.webp "PORSCHE 1988 (944) BORNE À BROCHE (MÂLE) - BROCHE DE CONTACT - FOSSE DE CÂBLE SCHÉMA DES PIÈCES")
-part-diagram-902-052.webp "PORSCHE 1988 (944) BORNE À LAME MÂLE - CONNECTEUR PUSH-ON SCHÉMA DES PIÈCES")
-part-diagram-902-054.webp "PORSCHE 1988 (944) CONNECTEUR BOUT À BOUT - BOÎTIER DU CONNECTEUR - UNIPOLAIRE SCHÉMA DES PIÈCES")
-part-diagram-902-056.webp "PORSCHE 1988 (944) BOÎTIER DU CONNECTEUR SCHÉMA DES PIÈCES")
-part-diagram-902-058.webp "PORSCHE 1988 (944) BOÎTIER DU CONNECTEUR - 3-POLE SCHÉMA DES PIÈCES")
-part-diagram-902-060.webp "PORSCHE 1988 (944) BOÎTIER DU CONNECTEUR - 4-POLE SCHÉMA DES PIÈCES")
-part-diagram-902-062.webp "PORSCHE 1988 (944) BOÎTIER DU CONNECTEUR SCHÉMA DES PIÈCES")
-part-diagram-902-064.webp "PORSCHE 1988 (944) BOÎTIER DU CONNECTEUR - 8-POLE - 9-POLE SCHÉMA DES PIÈCES")
-part-diagram-902-066.webp "PORSCHE 1988 (944) BOÎTIER DU CONNECTEUR SCHÉMA DES PIÈCES")
-part-diagram-903-000.webp "PORSCHE 1988 (944) COMMUTATEUR - COMMUTATEUR DE COLONNE DE DIRECTION - HORLOGE SCHÉMA DES PIÈCES")
-part-diagram-903-005.webp "PORSCHE 1988 (944) BOÎTE À FUSIBLES/PLAQUE RELAIS SCHÉMA DES PIÈCES")
-part-diagram-903-010.webp "PORSCHE 1988 (944) CORNE SCHÉMA DES PIÈCES")
-part-diagram-904-000.webp "PORSCHE 1988 (944) SYSTÈME D'ESSUIE-GLACE - VOIR TPI - GR.9 , NR.8 , 07/94 - VOIR TPI - GR.9 ,NR.13, 05/97 SCHÉMA DES PIÈCES")
-part-diagram-904-005.webp "PORSCHE 1988 (944) ESSUIE-GLACE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-904-010.webp "PORSCHE 1988 (944) UNITÉ DE LAVE- RONDELLE SCHÉMA DES PIÈCES")
-part-diagram-904-015.webp "PORSCHE 1988 (944) SYSTÈME DE LAVE- RONDELLE SCHÉMA DES PIÈCES")
-part-diagram-905-000.webp "PORSCHE 1988 (944) PHARE - MOTEUR ÉLECTRIQUE - PHARE REPLIABLE SCHÉMA DES PIÈCES")
-part-diagram-905-006.webp "PORSCHE 1988 (944) FEUX DE BROUILLARD SCHÉMA DES PIÈCES")
-part-diagram-905-010.webp "PORSCHE 1988 (944) CLIGNOTANT SCHÉMA DES PIÈCES")
-part-diagram-905-011.webp "PORSCHE 1988 (944) PHARE SUPPLÉMENTAIRE - CLIGNOTANT SCHÉMA DES PIÈCES")
-part-diagram-905-015.webp "PORSCHE 1988 (944) ÉCLAIRAGE DE PLAQUE D'IMMATRICULATION - FEU ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-905-020.webp "PORSCHE 1988 (944) ÉCLAIRAGE INTÉRIEUR - RÉPÉTEUR DE CLIGNOTANTS SCHÉMA DES PIÈCES")
-part-diagram-906-000.webp "PORSCHE 1988 (944) GROUPE D'INSTRUMENTS - D >> - MJ 1986 SCHÉMA DES PIÈCES")
-part-diagram-906-001.webp "PORSCHE 1988 (944) GROUPE D'INSTRUMENTS - D - MJ 1987>> SCHÉMA DES PIÈCES")
-part-diagram-906-005.webp "PORSCHE 1988 (944) INTERRUPTEUR - ET - CAPTEUR SCHÉMA DES PIÈCES")
-part-diagram-907-000.webp "PORSCHE 1988 (944) SYSTÈME DE RÉGULATEUR DE VITESSE SCHÉMA DES PIÈCES")
-part-diagram-909-000.webp "PORSCHE 1988 (944) SYSTÈME D'ALARME SCHÉMA DES PIÈCES")
-part-diagram-910-000.webp "PORSCHE 1988 (944) VENTILATEUR ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-911-000.webp "PORSCHE 1988 (944) UNITÉ RADIO SCHÉMA DES PIÈCES")
-part-diagram-911-005.webp "PORSCHE 1988 (944) POUR - SYSTÈME DE SON SCHÉMA DES PIÈCES")
-part-diagram-001-000.webp "PORSCHE 1988 (944) ACCESSOIRES - OUTIL - TROUSSE DE PREMIERS SECOURS SCHÉMA DES PIÈCES")
-part-diagram-001-003.webp "PORSCHE 1988 (944) PRODUIT DE NETTOYAGE - PORSCHE CLASSIQUE SCHÉMA DES PIÈCES")
-part-diagram-001-010.webp "PORSCHE 1988 (944) PLAQUE D'IDENTIFICATION SCHÉMA DES PIÈCES")
-part-diagram-001-015.webp "PORSCHE 1988 (944) TAPIS SCHÉMA DES PIÈCES")
-part-diagram-002-000.webp "PORSCHE 1988 (944) ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-002-006.webp "PORSCHE 1988 (944) SYSTÈME DE TRANSPORT SUR LE TOIT SCHÉMA DES PIÈCES")
-part-diagram-002-007.webp "PORSCHE 1988 (944) SYSTÈME DE TRANSPORT SUR LE TOIT SCHÉMA DES PIÈCES")
-part-diagram-002-010.webp "PORSCHE 1988 (944) ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-004-000.webp "PORSCHE 1988 (944) LAQUES - MATÉRIAUX DE BASE SCHÉMA DES PIÈCES")
-part-diagram-005-002.webp "PORSCHE 1988 (944) MANUEL D'INSTRUCTIONS - PASS SOINS SCHÉMA DES PIÈCES")
-part-diagram-005-005.webp "PORSCHE 1988 (944) MANUEL DU PROPRIÉTAIRE - PASS DE SOINS SCHÉMA DES PIÈCES")
-part-diagram-101-000.webp "PORSCHE 1988 (944) MOTEUR DE REMPLACEMENT - MOTEUR COURT - CARTER MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-101-005.webp "PORSCHE 1988 (944) PROTECTION INFÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-101-010.webp "PORSCHE 1988 (944) CARTER MOTEUR - FIXATIONS - D >> - MJ 1986 SCHÉMA DES PIÈCES")
-part-diagram-101-015.webp "PORSCHE 1988 (944) CARTER MOTEUR - FIXATIONS - D - MJ 1987>> SCHÉMA DES PIÈCES")
-part-diagram-102-000.webp "PORSCHE 1988 (944) VILEBREQUIN - BIELLE SCHÉMA DES PIÈCES")
-part-diagram-102-005.webp "PORSCHE 1988 (944) PISTON - SEGMENTS DE PISTON SCHÉMA DES PIÈCES")
-part-diagram-103-000.webp "PORSCHE 1988 (944) CULASSE - SOUPAPES SCHÉMA DES PIÈCES")
-part-diagram-103-003.webp "PORSCHE 1988 (944) CULASSE - - SOUPAPES SCHÉMA DES PIÈCES")
-part-diagram-103-004.webp "PORSCHE 1988 (944) CULASSE - SOUPAPES SCHÉMA DES PIÈCES")
-part-diagram-103-005.webp "PORSCHE 1988 (944) CARTER D'ARBRE À CAMES - - ARBRE À CAMES SCHÉMA DES PIÈCES")
-part-diagram-103-007.webp "PORSCHE 1988 (944) ARBRE À CAMES SCHÉMA DES PIÈCES")
-part-diagram-103-010.webp "PORSCHE 1988 (944) MÉCANISME D'ENTRAÎNEMENT - ARBRE À CAMES - D >> - MJ 1986 SCHÉMA DES PIÈCES")
-part-diagram-103-012.webp "PORSCHE 1988 (944) MÉCANISME D'ENTRAÎNEMENT - ARBRE À CAMES - D - MJ 1987>> SCHÉMA DES PIÈCES")
-part-diagram-103-015.webp "PORSCHE 1988 (944) MÉCANISME D'ENTRAÎNEMENT - ARBRE SCHÉMA DES PIÈCES")
-part-diagram-104-000.webp "PORSCHE 1988 (944) LUBRIFICATION DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-104-001.webp "PORSCHE 1988 (944) LUBRIFICATION DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-104-003.webp "PORSCHE 1988 (944) REFROIDISSEMENT DE L'HUILE SCHÉMA DES PIÈCES")
-part-diagram-104-005.webp "PORSCHE 1988 (944) LUBRIFICATION MOTEUR - - TURBOCOMPRESSEUR GAZ D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-105-000.webp "PORSCHE 1988 (944) POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-105-003.webp "PORSCHE 1988 (944) POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-105-005.webp "PORSCHE 1988 (944) EAU FROIDE SCHÉMA DES PIÈCES")
-part-diagram-105-007.webp "PORSCHE 1988 (944) EAU FROIDE SCHÉMA DES PIÈCES")
-part-diagram-105-010.webp "PORSCHE 1988 (944) EAU FROIDE SCHÉMA DES PIÈCES")
-part-diagram-106-000.webp "PORSCHE 1988 (944) SYSTÈME DE FILTRE À AIR SCHÉMA DES PIÈCES")
-part-diagram-106-005.webp "PORSCHE 1988 (944) SYSTÈME DE FILTRE À AIR SCHÉMA DES PIÈCES")
-part-diagram-106-010.webp "PORSCHE 1988 (944) SYSTÈME DE FILTRE À AIR SCHÉMA DES PIÈCES")
-part-diagram-107-000.webp "PORSCHE 1988 (944) L-JETRONIC - 1 SCHÉMA DES PIÈCES")
-part-diagram-107-005.webp "PORSCHE 1988 (944) L-JETRONIC - 2 SCHÉMA DES PIÈCES")
-part-diagram-107-010.webp "PORSCHE 1988 (944) L-JETRONIC - 3 SCHÉMA DES PIÈCES")
-part-diagram-107-015.webp "PORSCHE 1988 (944) L-JETRONIC - 1 SCHÉMA DES PIÈCES")
-part-diagram-107-020.webp "PORSCHE 1988 (944) L-JETRONIC - 2 SCHÉMA DES PIÈCES")
-part-diagram-107-025.webp "PORSCHE 1988 (944) L-JETRONIC - 3 - D >> - MJ 1987 SCHÉMA DES PIÈCES")
-part-diagram-107-027.webp "PORSCHE 1988 (944) L-JETRONIC - 3 - D - MJ 1988>> SCHÉMA DES PIÈCES")
-part-diagram-107-030.webp "PORSCHE 1988 (944) L-JETRONIC - 4 SCHÉMA DES PIÈCES")
-part-diagram-107-035.webp "PORSCHE 1988 (944) REFROIDISSEUR D'AIR SCHÉMA DES PIÈCES")
-part-diagram-107-040.webp "PORSCHE 1988 (944) L-JETRONIC - 1 SCHÉMA DES PIÈCES")
-part-diagram-107-045.webp "PORSCHE 1988 (944) L-JETRONIC - 2 SCHÉMA DES PIÈCES")
-part-diagram-107-050.webp "PORSCHE 1988 (944) L-JETRONIC - 3 SCHÉMA DES PIÈCES")
-part-diagram-109-000.webp "PORSCHE 1988 (944) SUSPENSION DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-109-005.webp "PORSCHE 1988 (944) SUSPENSION DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-198-005.webp "PORSCHE 1988 (944) HUILE MOTEUR - PORSCHE CLASSIQUE 10W50 SCHÉMA DES PIÈCES")
-part-diagram-201-000.webp "PORSCHE 1988 (944) RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-part-diagram-201-003.webp "PORSCHE 1988 (944) COL DE REMPLISSAGE SCHÉMA DES PIÈCES")
-part-diagram-201-005.webp "PORSCHE 1988 (944) CARTOUCHE D'ÉMISSION PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-201-010.webp "PORSCHE 1988 (944) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-201-015.webp "PORSCHE 1988 (944) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-202-000.webp "PORSCHE 1988 (944) SYSTÈME D'ÉCHAPPEMENT - SILENCIEUX D'ÉCHAPPEMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-202-005.webp "PORSCHE 1988 (944) SYSTÈME D'ÉCHAPPEMENT - - CATALYSEUR SCHÉMA DES PIÈCES")
-part-diagram-202-010.webp "PORSCHE 1988 (944) SYSTÈME D'ÉCHAPPEMENT - - SILENCIEUX D'ÉCHAPPEMENT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-202-011.webp "PORSCHE 1988 (944) SYSTÈME D'ÉCHAPPEMENT - SILENCIEUX D'ÉCHAPPEMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-202-012.webp "PORSCHE 1988 (944) SYSTÈME D'ÉCHAPPEMENT - CATALYSEUR SCHÉMA DES PIÈCES")
-part-diagram-202-013.webp "PORSCHE 1988 (944) SYSTÈME D'ÉCHAPPEMENT - SILENCIEUX D'ÉCHAPPEMENT, ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-202-015.webp "PORSCHE 1988 (944) SYSTÈME D'ÉCHAPPEMENT - - SILENCIEUX D'ÉCHAPPEMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-202-020.webp "PORSCHE 1988 (944) SYSTEME D'ECHAPPEMENT - - CATALYSEUR - VOIR INFORMATIONS TECHNIQUES SCHÉMA DES PIÈCES")
-part-diagram-202-025.webp "PORSCHE 1988 (944) SYSTÈME D'ÉCHAPPEMENT - - SILENCIEUX D'ÉCHAPPEMENT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-202-027.webp "PORSCHE 1988 (944) SYSTÈME D'ÉCHAPPEMENT - SILENCIEUX D'ÉCHAPPEMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-202-028.webp "PORSCHE 1988 (944) SYSTÈME D'ÉCHAPPEMENT - CATALYSEUR SCHÉMA DES PIÈCES")
-part-diagram-202-029.webp "PORSCHE 1988 (944) SYSTÈME D'ÉCHAPPEMENT - SILENCIEUX D'ÉCHAPPEMENT, ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-202-030.webp "PORSCHE 1988 (944) TURBOCOMPRESSEUR DE GAZ D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-298-005.webp "PORSCHE 1988 (944) PORSCHE CLASSIC - ADDITIF - POUR CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-301-000.webp "PORSCHE 1988 (944) TUBE CENTRAL - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-301-005.webp "PORSCHE 1988 (944) EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-302-000.webp "PORSCHE 1988 (944) TRANSMISSION DE REMPLACEMENT - CARTER DE TRANSMISSION - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-302-010.webp "PORSCHE 1988 (944) REFROIDISSEMENT DE L'HUILE SCHÉMA DES PIÈCES")
-part-diagram-303-000.webp "PORSCHE 1988 (944) ENGRENAGES ET ARBRES - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-303-005.webp "PORSCHE 1988 (944) ENGRENAGES ET ARBRES - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-304-000.webp "PORSCHE 1988 (944) COMMANDE DE TRANSMISSION - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-304-005.webp "PORSCHE 1988 (944) COMMANDE DE TRANSMISSION - - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-305-000.webp "PORSCHE 1988 (944) DIFFÉRENTIEL - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-305-005.webp "PORSCHE 1988 (944) DIFFÉRENTIEL À GLISSEMENT LIMITÉ - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-306-000.webp "PORSCHE 1988 (944) SUSPENSION DE TRANSMISSION - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-307-000.webp "PORSCHE 1988 (944) TUBE CENTRAL - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-308-000.webp "PORSCHE 1988 (944) TRANSMISSION DE REMPLACEMENT - CARTER DE TRANSMISSION FINALE - POUR - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-309-000.webp "PORSCHE 1988 (944) CARTER DE TRANSMISSION - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-309-005.webp "PORSCHE 1988 (944) ADMISSION D'HUILE - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-309-010.webp "PORSCHE 1988 (944) REFROIDISSEMENT D'HUILE - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-310-000.webp "PORSCHE 1988 (944) COMMANDE DE TRANSMISSION - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-310-005.webp "PORSCHE 1988 (944) CORPS DE SOUPAPE - CRÉPINE D'HUILE - RÉGULATEUR - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-311-000.webp "PORSCHE 1988 (944) DIFFÉRENTIEL - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-312-000.webp "PORSCHE 1988 (944) SUSPENSION DE TRANSMISSION - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-401-000.webp "PORSCHE 1988 (944) BRAS DE COMMANDE DE VOIE - TRAVERSE SCHÉMA DES PIÈCES")
-part-diagram-401-005.webp "PORSCHE 1988 (944) FUSÉE DE DIRECTION - LUBRIFIANTS SCHÉMA DES PIÈCES")
-part-diagram-402-000.webp "PORSCHE 1988 (944) SUSPENSION - AMORTISSEUR SCHÉMA DES PIÈCES")
-part-diagram-402-005.webp "PORSCHE 1988 (944) STABILISATEUR SCHÉMA DES PIÈCES")
-part-diagram-403-000.webp "PORSCHE 1988 (944) MÉCANISME DE DIRECTION - TIGE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-403-002.webp "PORSCHE 1988 (944) DIRECTION ASSISTEE - DIRECTION - POMPE DE DIRECTION ASSISTEE - CONDUITES SCHÉMA DES PIÈCES")
-part-diagram-403-005.webp "PORSCHE 1988 (944) VOLANTS DE DIRECTION - COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-501-000.webp "PORSCHE 1988 (944) SUPPORT D'ESSIEU ARRIÈRE - DIRECTION D'ESSIEU ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-501-005.webp "PORSCHE 1988 (944) ARBRE DE ROUE ARRIÈRE - LUBRIFIANTS SCHÉMA DES PIÈCES")
-part-diagram-501-010.webp "PORSCHE 1988 (944) ARBRE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-502-000.webp "PORSCHE 1988 (944) AMORTISSEUR DE VIBRATIONS - STABILISATEUR SCHÉMA DES PIÈCES")
-part-diagram-601-000.webp "PORSCHE 1988 (944) ROUE À DISQUE - D >> - MJ 1986 SCHÉMA DES PIÈCES")
-part-diagram-601-001.webp "PORSCHE 1988 (944) ROUE À DISQUE - D - MJ 1987>> SCHÉMA DES PIÈCES")
-part-diagram-602-000.webp "PORSCHE 1988 (944) FREINS À DISQUE - ESSIEU AVANT SCHÉMA DES PIÈCES")
-part-diagram-603-000.webp "PORSCHE 1988 (944) FREINS À DISQUE - ESSIEU ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-603-001.webp "PORSCHE 1988 (944) FREINS À DISQUE - ESSIEU ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-603-004.webp "PORSCHE 1988 (944) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-604-000.webp "PORSCHE 1988 (944) MAITRE CYLINDRE DE FREIN - SERVOFREIN - RESERVOIR SCHÉMA DES PIÈCES")
-part-diagram-604-001.webp "PORSCHE 1988 (944) MAITRE CYLINDRE DE FREIN - SERVOFREIN - RESERVOIR - -ABS- SCHÉMA DES PIÈCES")
-part-diagram-604-005.webp "PORSCHE 1988 (944) CONDUITES DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-605-000.webp "PORSCHE 1988 (944) CONDUITES DE FREIN - -ABS- SCHÉMA DES PIÈCES")
-part-diagram-605-002.webp "PORSCHE 1988 (944) GROUPE HYDRAULIQUE - -ABS- SCHÉMA DES PIÈCES")
-part-diagram-698-005.webp "PORSCHE 1988 (944) LIQUIDE DE FREIN - PORSCHE CLASSIQUE SCHÉMA DES PIÈCES")
-part-diagram-701-000.webp "PORSCHE 1988 (944) ACTIONNEUR - POUR - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-701-005.webp "PORSCHE 1988 (944) ACTIONNEUR - POUR - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-701-010.webp "PORSCHE 1988 (944) LEVIER DE FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-702-000.webp "PORSCHE 1988 (944) FREIN - EMBRAYAGE - PÉDALES SCHÉMA DES PIÈCES")
-part-diagram-702-005.webp "PORSCHE 1988 (944) FREIN - EMBRAYAGE - PÉDALES SCHÉMA DES PIÈCES")
-part-diagram-702-010.webp "PORSCHE 1988 (944) PÉDALE D'ACCÉLÉRATEUR - CÂBLE D'ACCÉLÉRATEUR - POUR - BOITE DE VITESSES MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-702-015.webp "PORSCHE 1988 (944) PÉDALE D'ACCÉLÉRATEUR - CÂBLE D'ACCÉLÉRATEUR - POUR - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-801-000.webp "PORSCHE 1988 (944) CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-801-010.webp "PORSCHE 1988 (944) PARTIE AVANT DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-801-015.webp "PORSCHE 1988 (944) PANNEAU LATÉRAL SCHÉMA DES PIÈCES")
-part-diagram-801-025.webp "PORSCHE 1988 (944) AILE SCHÉMA DES PIÈCES")
-part-diagram-802-000.webp "PORSCHE 1988 (944) PARE-CHOC - SANS : - SCHÉMA DES PIÈCES DU TAMPON")
-part-diagram-802-005.webp "PORSCHE 1988 (944) PARE-CHOC - AVEC : - SCHÉMA DES PIÈCES DU TAMPON")
-part-diagram-802-010.webp "PORSCHE 1988 (944) SPOILER AVANT SCHÉMA DES PIÈCES")
-part-diagram-802-015.webp "PORSCHE 1988 (944) COUVERCLE POUR PARE-CHOC - ET - PARE-CHOC SCHÉMA DES PIÈCES")
-part-diagram-802-020.webp "PORSCHE 1988 (944) GARNITURE DE LONGERON - TABLIER ARRIÈRE AILE SCHÉMA DES PIÈCES")
-part-diagram-803-000.webp "PORSCHE 1988 (944) COUVERCLE - ACTIONNEUR SCHÉMA DES PIÈCES")
-part-diagram-803-005.webp "PORSCHE 1988 (944) COUVERCLE DE COFFRE ARRIÈRE - SPOILER ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-804-000.webp "PORSCHE 1988 (944) PORTE SCHÉMA DES PIÈCES")
-part-diagram-804-005.webp "PORSCHE 1988 (944) POIGNÉE DE PORTE, EXTÉRIEURE - LOQUET DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-804-006.webp "PORSCHE 1988 (944) SYSTÈME DE VERROUILLAGE CENTRAL - D - MJ 1986>> SCHÉMA DES PIÈCES")
-part-diagram-804-010.webp "PORSCHE 1988 (944) LÈVE-FENÊTRE - CANAL EN VERRE SCHÉMA DES PIÈCES")
-part-diagram-805-000.webp "PORSCHE 1988 (944) VITRAGE DES FENÊTRES SCHÉMA DES PIÈCES")
-part-diagram-806-000.webp "PORSCHE 1988 (944) PHARE POP-UP SCHÉMA DES PIÈCES")
-part-diagram-807-000.webp "PORSCHE 1988 (944) ABSORBEUR DE BRUIT SCHÉMA DES PIÈCES")
-part-diagram-807-005.webp "PORSCHE 1988 (944) GARNITURES SCHÉMA DES PIÈCES")
-part-diagram-807-010.webp "PORSCHE 1988 (944) PANNEAU DE PORTE - PANNEAU DE GARNITURE DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-808-000.webp "PORSCHE 1988 (944) SIÈGE - COMPLET SCHÉMA DES PIÈCES")
-part-diagram-809-000.webp "PORSCHE 1988 (944) GARNITURE DU TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-809-001.webp "PORSCHE 1988 (944) PORTE-CASSETTE - CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-809-005.webp "PORSCHE 1988 (944) RÉTROVISEUR - PARE-SOLEIL - RÉTROVISEUR SCHÉMA DES PIÈCES")
-part-diagram-809-010.webp "PORSCHE 1988 (944) COUVERCLE DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-810-000.webp "PORSCHE 1988 (944) MOULURE DÉCORATIVE SCHÉMA DES PIÈCES")
-part-diagram-810-005.webp "PORSCHE 1988 (944) PLAQUES SIGNALÉTIQUES - FEUILLE DE PROTECTION PIERRE SCHÉMA DES PIÈCES")
-part-diagram-811-000.webp "PORSCHE 1988 (944) TOIT RELEVABLE SCHÉMA DES PIÈCES")
-part-diagram-811-005.webp "PORSCHE 1988 (944) TOIT LEVANT - MÉCANISME D'ENTRAÎNEMENT - F 94-GN404 475>> - F 95-GN101 654>> SCHÉMA DES PIÈCES")
-part-diagram-812-000.webp "PORSCHE 1988 (944) CEINTURE DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-812-005.webp "PORSCHE 1988 (944) CEINTURE DE SÉCURITÉ - CEINTURE ABDOMINALE - MANUELLE SCHÉMA DES PIÈCES")
-part-diagram-813-000.webp "PORSCHE 1988 (944) CHAUFFAGE - CLIMATISEUR SCHÉMA DES PIÈCES")
-part-diagram-813-005.webp "PORSCHE 1988 (944) VENTILATEUR SCHÉMA DES PIÈCES")
-part-diagram-813-010.webp "PORSCHE 1988 (944) CONDUIT D'AIR SCHÉMA DES PIÈCES")
