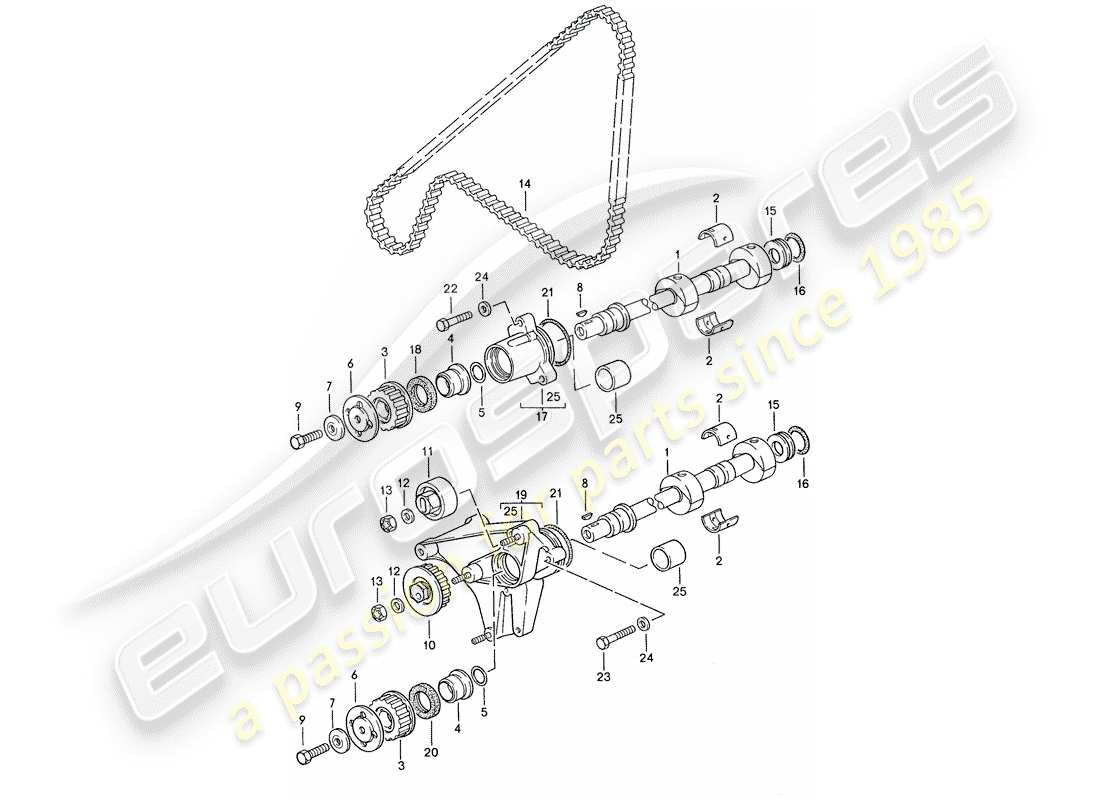

103-015 - MÉCANISME D'ENTRAÎNEMENT - ARBRE
Porsche 1990 (944) DRIVING MECHANISM - SHAFT Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 94410202301
Arbre
(4411,4412)
depuis £266,77
depuis £266,77
# 1
MPN: 94410292300
Arbre
(4441,4452)
depuis £885,12
depuis £885,12
# 2
MPN: 94410112110
COQUE DE ROULEMENT
depuis £15,32
depuis £15,32
# 3
MPN: 94410220504
ENGRENAGE
depuis £36,45
depuis £36,45
# 4
MPN: 92810513902
DOUILLE D'ESPACEMENT
depuis £35,29
depuis £35,29
# 5
MPN: 94410532100
joint
depuis £1,27
depuis £1,27
# 6
MPN: 94410228104
Rondelle DE BRIDE
depuis £16,22
depuis £16,22
# 7
MPN: 94410221300
Rondelle - Pièce abandonnée
# 7
MPN: 94410221301
Rondelle
depuis £7,52
depuis £7,52
# 8
MPN: N 0127082
CLÉ WOODRUFF
depuis £1,06
depuis £1,06
# 9
MPN: N 0102753
vis, hexagonale. HD. - M 10 X 35 - Pièce abandonnée
# 9
MPN: 90007546001
vis, hexagonale. HD. - M 10 X 35
Remplacement
Remplacement
# 9
MPN: 90007546002
vis, hexagonale. HD. - M 10 X 35
M10X35-yellow
depuis £1,58
depuis £1,58
Cette pièce remplace le numéro de pièce 90007546001
# 10
MPN: 94410202507
tendeur de courroie
depuis £57,99
depuis £57,99
# 11
MPN: 94410227706
ROULEAU
depuis £54,99
depuis £54,99
# 12
MPN: N 01152712
Rondelle - A 10,5 - PIÈCE ARRÊTÉE
# 12
MPN: 90002508101
Rondelle – A 10,5
depuis £1,33
depuis £1,33
# 13
MPN: N 0221492
HEXAMEN. ÉCROU AUTOBLOQUANT - M 10
depuis £1,78
depuis £1,78
# 14
MPN: 94410221904
COURROIE DENTÉE - INFORMATIONS TECHNIQUES - GROUPE 1 - N°15/95 - ATTENTION
depuis £112,04
depuis £112,04
# 15
MPN: 94410114503
ANNEAU
depuis £12,70
depuis £12,70
# 16
MPN: 99970187540
JOINT TORIQUE
depuis £3,47
depuis £3,47
# 17
MPN: 94410104500
PORTE-ENGRENAGES
GAUCHE
depuis £529,05
depuis £529,05
# 18
MPN: 99911328240
sceau - 30 X 47
GAUCHE
depuis £19,62
depuis £19,62
# 19
MPN: 94410104202
PORTE-ENGRENAGES
DROITE
depuis £908,90
depuis £908,90
# 20
MPN: 99911328140
sceau - 30 X 48
DROITE
depuis £19,62
depuis £19,62
# 21
MPN: 99970165240

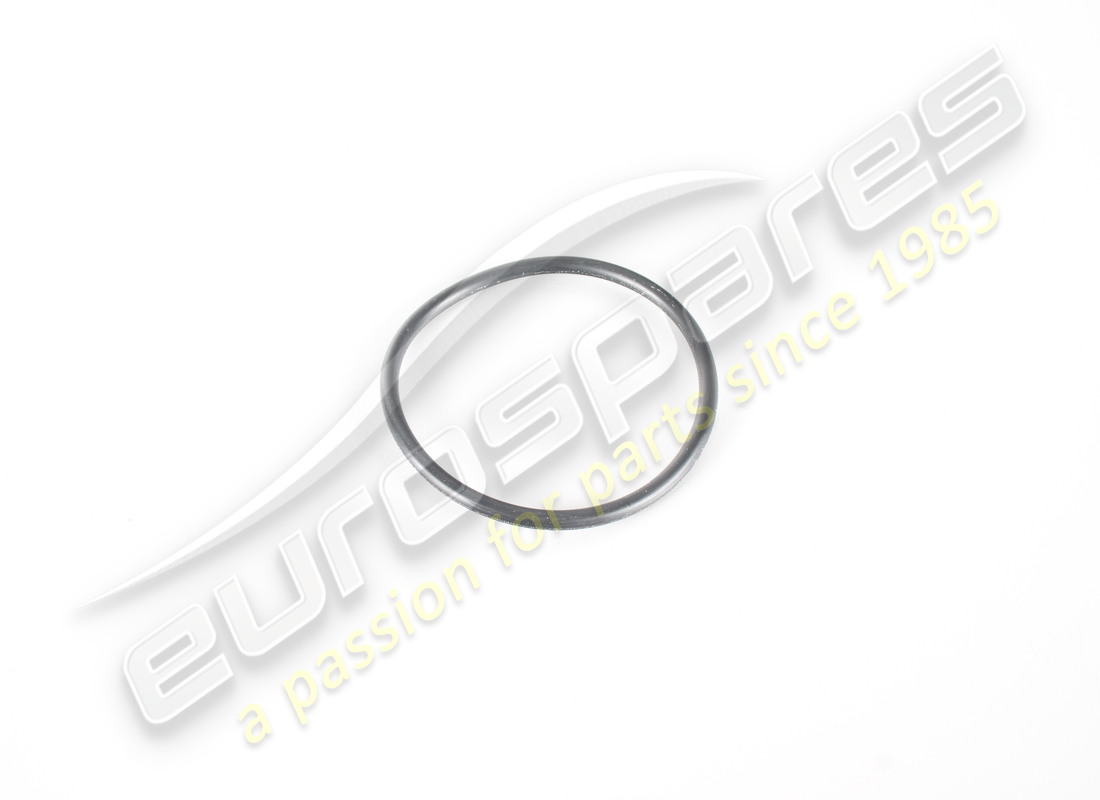

Joint torique - 56,7 X 3,53
depuis £2,88
depuis £2,88
# 22
MPN: N 0103355
vis, hexagonale. HD. - M 8 X 35
# 22
MPN: 90007503203
vis, hexagonale. HD. - M 8 X 35
depuis £2,56
depuis £2,56
# 23
MPN: N 0103606
vis, hexagonale. HD. - M 8 X 60 - Pièce abandonnée
(PR : 657)
# 23
MPN: N 01036019
vis, hexagonale. HD. - M 8 X 60
(PR : 657)
depuis £1,32
depuis £1,32
# 24
MPN: 90002500702
Rondelle - A 8,4 - PIÈCE ARRÊTÉE
# 24
MPN: 90002500703
Rondelle – A 8,4
depuis £0,84
depuis £0,84
# 25
MPN: 94410112502
BAGUE
depuis £11,39
depuis £11,39
# 25
MPN: 94410112550
DOUILLE - 0,5 MM - SURDIMENSIONNÉE
depuis £16,77
depuis £16,77
# -
-
MANCHE
(PR : 657)
# 26
MPN: PCG10090150
JEU DE JOINTS POUR MOTEUR
devant
depuis £164,79
depuis £164,79
