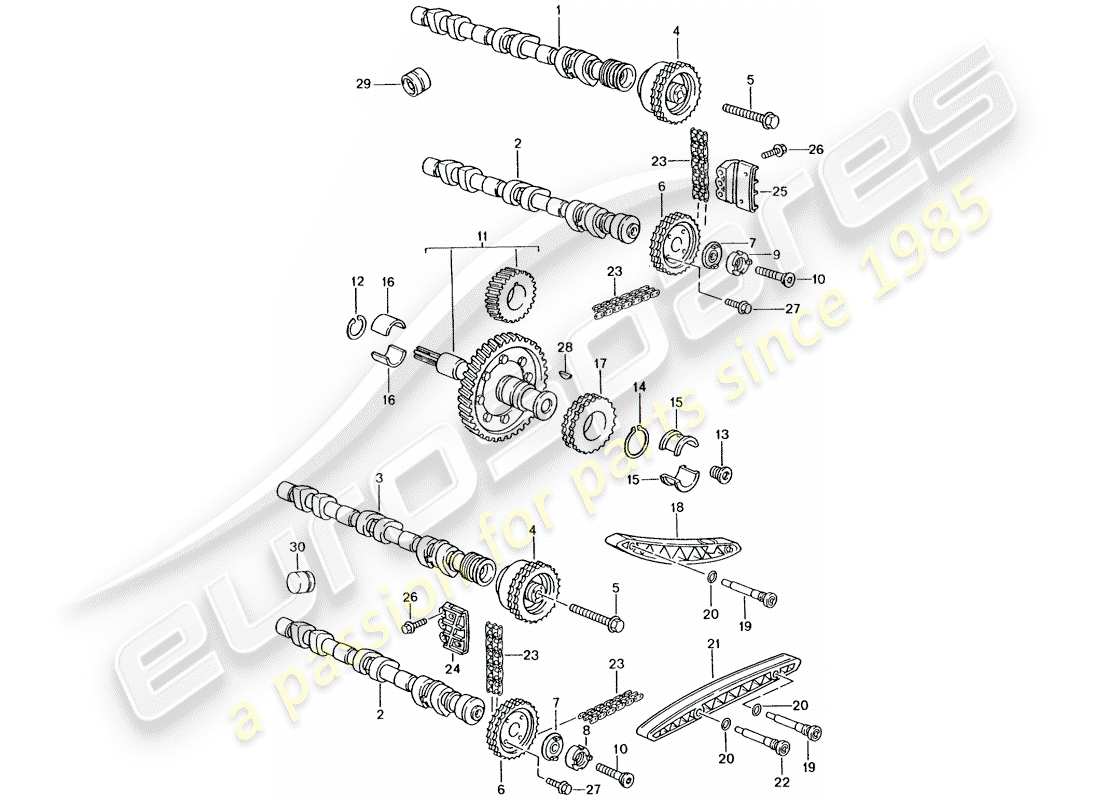

103-015 - commande de soupape
Porsche 2004 (996 Turbo / GT2) VALVE CONTROL Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
99610502071
ARBRE À CAMES - ADMISSION - CYLINDRE - 4-6
depuis
£1 441,92
depuis
£1 441,92
#
2
MPN:
99610521371
arbre à cames - Echappement
depuis
£1 441,92
depuis
£1 441,92
#
3
MPN:
99610501971
ARBRE À CAMES - ADMISSION - CYLINDRE - 1-3
depuis
£1 441,92
depuis
£1 441,92
#
4
MPN:
99610505173
ACTIONNEUR
Remplacement
Remplacement
#
5
MPN:
90037808709
vis, hexagonale. HD. - M 12 X 1,5 X 120 - Pièce abandonnée
depuis
£3,38
depuis
£3,38
#
5
MPN:
90037808702
vis, hexagonale. HD. - M 12 X 1,5 X 120
depuis
£2,45
depuis
£2,45
#
5
MPN:
90037829101
vis, hexagonale. HD. - M 12 X 1,5 X 120 - Pièce abandonnée
#
6
MPN:
99610517891
PIGNON
#
7
MPN:
99610564780
Rondelle
depuis
£58,64
depuis
£58,64
#
8
MPN:
95910516100
DISQUE DE CONDUITE
depuis
£58,20
depuis
£58,20
#
9
MPN:
95910516101
DISQUE D'ENTRAÎNEMENT - PIÈCE ARRÊTÉE
#
9
MPN:
95910516104
DISQUE DE CONDUITE
depuis
£23,62
depuis
£23,62
#
10
MPN:
99610531390
BOULON À TÊTE HEXAGONALE CHC
depuis
£35,91
depuis
£35,91
#
11
MPN:
99610591170
arbre intermédiaire - avec : - Pignon de distribution - Taille 0
depuis
£753,50
depuis
£753,50
#
11
MPN:
99610591171
arbre intermédiaire - avec : - Pignon de distribution - Taille 1
depuis
£753,50
depuis
£753,50
#
12
MPN:
90004102601
anneau de verrouillage - 13 X 1
depuis
£1,28
depuis
£1,28
#
13
MPN:
99310527552
PIÈCE INTERMÉDIAIRE
Remplacement
Remplacement
#
14
MPN:
90004102501
anneau de verrouillage – 36 X 1,75
depuis
£2,68
depuis
£2,68
#
15
MPN:
99610113780
MONTAGE
depuis
£46,68
depuis
£46,68
Cette pièce remplace le numéro de pièce 99310113701
#
16
MPN:
99610143570
COQUE DE ROULEMENT
depuis
£23,07
depuis
£23,07
#
17
MPN:
90110512504
PIGNON
depuis
£194,26
depuis
£194,26
#
18
MPN:
99610516571
Lame tendeur
depuis
£45,08
depuis
£45,08
#
19
MPN:
96410517102
ÉPINGLE
#
20
MPN:
90012313130
bague d'étanchéité - Pièce abandonnée
depuis
£2,29
depuis
£2,29
#
20
MPN:
90012315230
BAGUE D'ÉTANCHÉITÉ
depuis
£1,32
depuis
£1,32
#
21
MPN:
99610516770
RAIL DE GUIDAGE
GAUCHE
depuis
£46,66
depuis
£46,66
#
21
MPN:
99610516670
RAIL DE GUIDAGE
DROITE
depuis
£46,66
depuis
£46,66
#
22
MPN:
95910517501
GOUPILLE DE ROULEMENT
#
23
MPN:
99610555271
CHAÎNE DE DISTRIBUTION
depuis
£164,70
depuis
£164,70
#
24
MPN:
99610503774
RAIL DE GUIDAGE
GAUCHE
#
25
MPN:
99610503874
RAIL DE GUIDAGE
DROITE
#
26
MPN:
90037815709
VIS À SIX PANS. HAUTE DÉFINITION. - AM 6 X 25 – PARTIE ARRÊTÉE
#
27
MPN:
90037803009
vis, hexagonale. HD. - M 6 X 20
#
28
MPN:
90011801000
clé d'aspérule - 6,0 X 7,5
depuis
£1,62
depuis
£1,62
#
29
MPN:
99610525520
POUSSOIR HYDRAULIQUE - ADMISSION
#
30
MPN:
99610504172
Poussoir hydraulique - Echappement
depuis
£55,40
depuis
£55,40
#
-
-
ANNEAU
#
-
-
Graisse extrême pression - tube 1 - 80 Gr. - pour - arbre à cames
