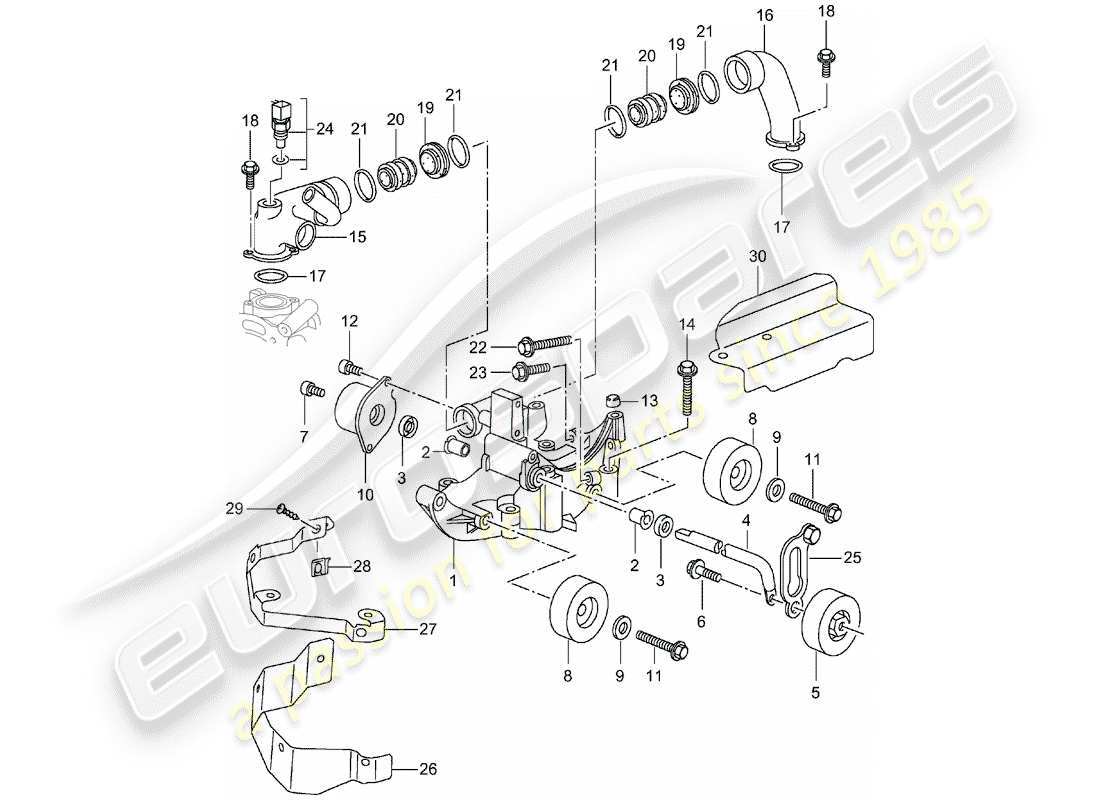

101-015 - TENDEUR DE COURROIE - ENTRAÎNEMENT PAR COURROIE
Porsche 2005 (996 Turbo / GT2) BELT TENSIONER - BELT DRIVE Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
99611511270
support
depuis
£759,05
depuis
£759,05
#
2
MPN:
99610216750
DOUILLE - PIÈCE ARRÊTÉE
#
2
MPN:
99710216700
BUISSON
depuis
£5,59
depuis
£5,59
#
3
MPN:
99610236550
BOUCHON ANTI-POUSSIÈRE
depuis
£5,53
depuis
£5,53
#
4
MPN:
99611591370
levier - Pièce abandonnée
#
4
MPN:
99611591371
LEVIER
depuis
£81,08
depuis
£81,08
#
5
MPN:
99611501672
tendeur de courroie
depuis
£243,94
depuis
£243,94
#
6
MPN:
99907204109
vis, hexagonale. HD. - M 10 X 30 - Pièce abandonnée
#
6
MPN:
99907205901
vis, hexagonale. HD. - M 10 X 30
depuis
£8,94
depuis
£8,94
#
7
MPN:
90006711703
vis, fromage hd. - M 6 X 16
#
8
MPN:
99611501574
rouleau relais - Pièce abandonnée
#
8
MPN:
99611501575
rouleau relais
Remplacement
Remplacement
#
9
MPN:
99610212553
DISQUE DE Rondelle
depuis
£10,76
depuis
£10,76
Cette pièce remplace le numéro de pièce 99610212552
#
10
MPN:
99611522171
TENDEUR - PIÈCE ARRÊTÉE
#
10
MPN:
99611522172
TENDEUR
depuis
£218,68
depuis
£218,68
#
11
MPN:
90037820009
vis, hexagonale. HD. - Pièce abandonnée
#
11
MPN:
90037831301
vis, hexagonale. HD. - M 10 X 55
depuis
£2,34
depuis
£2,34
#
12
MPN:
90006713102
vis, fromage hd. - M 8 X 16
Remplacement
Remplacement
#
13
MPN:
99909506302
MANCHON - 11 M 6 X 10 - PIÈCE ARRÊTÉE
#
13
MPN:
99909506301
MANCHE
11M6X10X1,2
depuis
£4,52
depuis
£4,52
#
14
MPN:
90037809809
vis, hexagonale. HD. - AM 10 X 60
Remplacement
Remplacement
#
15
MPN:
99610603973
ADAPTATEUR
depuis
£241,03
depuis
£241,03
#
16
MPN:
99610644072
ADAPTATEUR
depuis
£91,56
depuis
£91,56
#
17
MPN:
99970741040
Joint torique - 39,20 X 3,00
depuis
£4,52
depuis
£4,52
#
18
MPN:
90037803009
vis, hexagonale. HD. - M 6 X 20
#
19
MPN:
99610621470
ANNEAU DE PROTECTION
depuis
£8,25
depuis
£8,25
#
20
MPN:
99610623871
UNION DE CONNECTEUR
depuis
£22,21
depuis
£22,21
#
21
MPN:
99970741140
Joint torique - 28,00 X 4,50
depuis
£8,57
depuis
£8,57
#
22
MPN:
90037815009
vis, hexagonale. HD. - M 8 X 55
#
23
MPN:
90037802209
vis, hexagonale. HD. - M 8 X 25
depuis
£2,51
depuis
£2,51
#
24
MPN:
99660641000
CAPTEUR DE TEMPÉRATURE
depuis
£26,82
depuis
£26,82
#
25
MPN:
99611521371
TRANSPORTEUR
depuis
£64,92
depuis
£64,92
#
26
MPN:
99611552171
PLAQUE DE PROTECTION - PIÈCE ARRÊTÉE
GAUCHE
#
26
MPN:
99611552173
support
GAUCHE
depuis
£21,79
depuis
£21,79
#
27
MPN:
99611562172
SUPPORT - PLUS DISPONIBLE - 996.115.521.73 - UTILISATION - PIÈCE ARRÊTÉE
GAUCHE
#
27
MPN:
99611552173
support - n'est plus disponible - 996.115.521.73 - Utiliser
GAUCHE
depuis
£21,79
depuis
£21,79
#
28
MPN:
99950746202
écrou de vitesse - Pièce abandonnée
#
28
MPN:
99950746209
ÉCROU DE VITESSE
depuis
£0,65
depuis
£0,65
#
29
MPN:
99991916409
remplissage hd. vis
depuis
£0,59
depuis
£0,59
#
30
MPN:
99611566172
plaque de protection
DROITE
depuis
£17,52
depuis
£17,52
