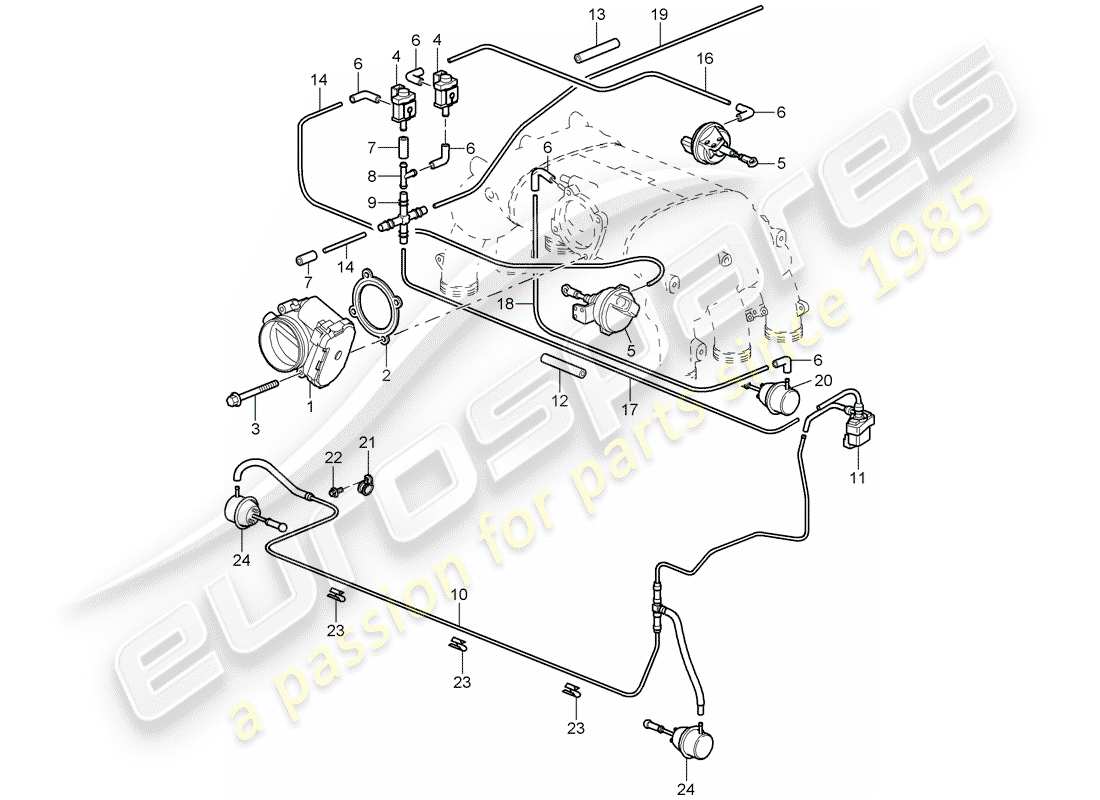

107-000 - CORPS DE PAPILLON
Porsche 2009 (997-2 GT3) THROTTLE BODY Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 99760511601
CORPS DE PAPILLON
depuis £351,15
depuis £351,15
# 2
MPN: 99711031990
joint
depuis £19,18
depuis £19,18
# 3
MPN: 90038507001
VIS TORX
M 6 X 50
# 3
MPN: PAF00868500
VIS TORX
M 6 X 50
depuis £0,91
depuis £0,91
# 4
MPN: 99660512301
VANNE DE CHANGEMENT
Remplacement
Remplacement
# 5
-
VOIR L'ILLUSTRATION :
107-010
# 6
MPN: 92857471703
TUYAU MOULÉ
Remplacement
Remplacement
# 7
MPN: 99923904040
PIÈCE DE RACCORDEMENT
depuis £5,65
depuis £5,65
# 8
MPN: 99913700440
PIÈCE EN T
depuis £3,33
depuis £3,33
# 9
MPN: 92857372903
pièce de distributeur
Pièce abandonnée
# 9
MPN: 92857372905
pièce de distributeur
depuis £13,92
depuis £13,92
# 10
MPN: 99711016191
ligne de contrôle
Remplacement
Remplacement
# 11
MPN: 99711016390
ligne de contrôle
avec : | Vanne d'inversion
Remplacement
Remplacement
# 12
MPN: 99961401540
TUYAU ISOLANT
10 X 0,7 X 150
depuis £20,89
depuis £20,89
# 13
MPN: 99961401340
TUYAU ISOLANT
10 X 0,7 X 250
depuis £21,08
depuis £21,08
# -
-
TUBE
4,0 X 1,0
# 14
-
Raccourcir à :
230 MM
# 15
-
Raccourcir à :
335 MM
# 16
-
Raccourcir à :
360 MM
# 17
-
Raccourcir à :
450 MM
# 18
-
Raccourcir à :
580 MM
# 19
MPN: 90091801140
TUBE
4,0 X 1,0 | 1200 MM
depuis £18,64
depuis £18,64
# 20
-
VOIR L'ILLUSTRATION :
107-005
# 21
MPN: 99951242901
SERRER
6 X 15
depuis £3,33
depuis £3,33
# 22
MPN: 90038504101
BOULON À TÊTE HEXAGONALE
M 6 X 12
Remplacement
Remplacement
# 23
MPN: 99965232603
ATTACHE DE CÂBLE
3,5 - 4,0
depuis £0,84
depuis £0,84
# 24
-
UNITÉ À VIDE
n'est plus disponible | silencieux d'échappement, avant | Utiliser |
voir l'illustration : 202-000
voir l'illustration : 202-000
