porsche 2009 997-2 turbo / gt2 carter d'arbre à cames schéma des pièces

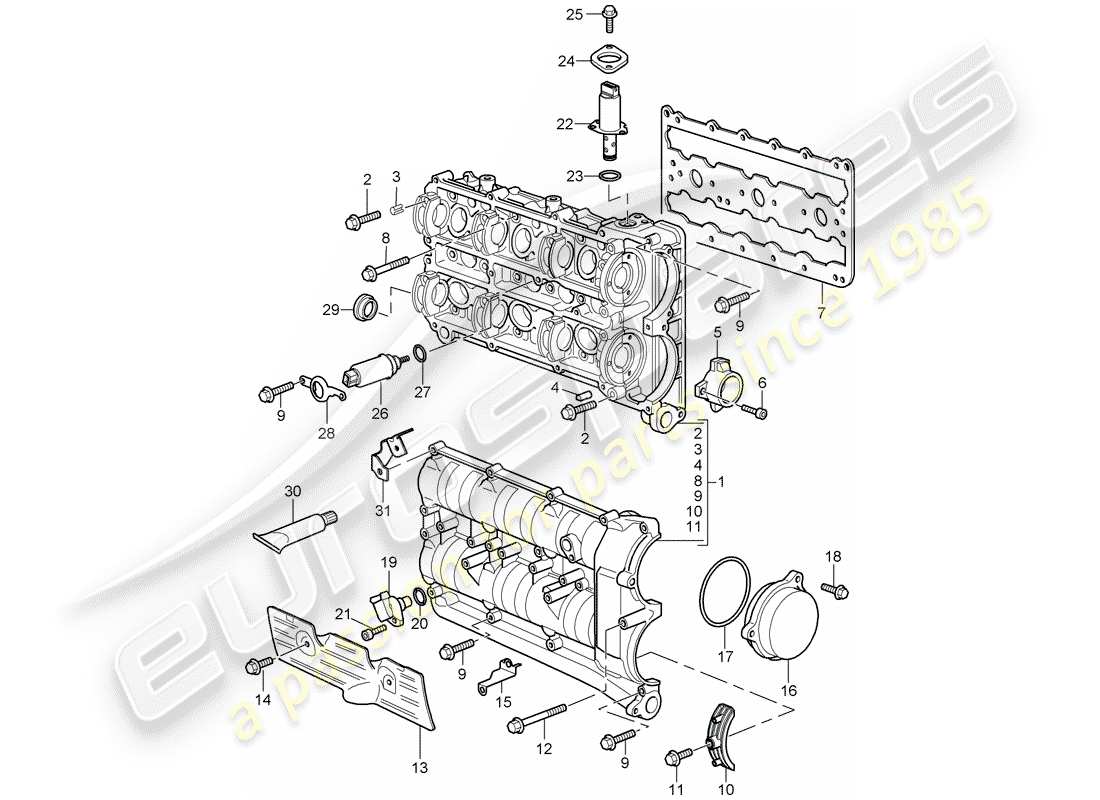

103-010 - CARTER D'ARBRE À CAMES

Porsche 2009 997-2 Turbo / GT2 CAMSHAFT HOUSING Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
          #
          Numéro d'article
          Description
          Clé
          Prix
          # 1
          MPN: 99710592970
          CARTER D'ARBRE À CAMES
          gauche | Cyl. 1 à 3
          depuis £4 176,35
          depuis £4 176,35
          CARTER D'ARBRE À CAMES Genuine Porsche Pièce – Nouveau (commander)
          # 1
          MPN: 99710593070
          CARTER D'ARBRE À CAMES
          à droite | Cyl. 4 à 6
          depuis £4 176,35
          depuis £4 176,35
          CARTER D'ARBRE À CAMES Genuine Porsche Pièce – Nouveau (commander)
          # 2
          MPN: 90038504801
          VIS TORX
          M 6 X 30
          Remplacement
          Remplacement
          Genuine Porsche Pièce (n'est plus disponible à la commande)
          # 3
          MPN: 94410436100
          MANCHE
          depuis £2,93
          depuis £2,93
          manchon - pour - bride - joint - vilebrequin Genuine Porsche Pièce – Nouveau (commander)
          # 4
          MPN: 90001207100
          GOUPILLE
          Un 4,0 X 8
          depuis £1,10
          depuis £1,10
          Goupille de centrage – A 4,0 X 8 Genuine Porsche Pièce – Nouveau (commander)
          # 6
          MPN: 90006705103
          vis, fromage hd.
          M 5 X 10
          depuis £2,29
          depuis £2,29
          VIS, FROMAGE HD Genuine Porsche Pièce – Nouveau (commander)
          # 7
          MPN: 99610561375
          joint
          GAUCHE
          depuis £71,87
          depuis £71,87
          joint Genuine Porsche Pièce – Nouveau (commander)
          # 7
          MPN: 99610561475
          joint
          DROITE
          depuis £71,87
          depuis £71,87
          joint Genuine Porsche Pièce – Nouveau (commander)
          # 8
          MPN: 90038507101
          VIS TORX
          M 8 X 50
          VIS TORX Genuine Porsche Pièce – Nouveau (commander)
          # 9
          MPN: 90038527001
          BOULON À TÊTE HEXAGONALE
          M 6 X 35
          Boulon à tête hexagonale – M 6 X 35 Genuine Porsche Pièce – Nouveau (commander)
          # 10
          MPN: 99710531170
          PIÈCE DE GUIDAGE
          depuis £19,24
          depuis £19,24
          PIÈCE DE GUIDAGE Genuine Porsche Pièce – Nouveau (commander)
          # 11
          MPN: 99938500502
          VIS TORX
          M 6 X 16
          depuis £15,00
          depuis £15,00
          VIS TORX Genuine Porsche Pièce – Nouveau (commander)
          # 12
          MPN: 90038511801
          BOULON À TÊTE HEXAGONALE
          M 6 X 75
          depuis £5,33
          depuis £5,33
          BOULON À TÊTE HEXAGONALE Genuine Porsche Pièce – Nouveau (commander)
          # 13
          MPN: 99710442670
          BOUCLIER
          DROITE
          depuis £35,65
          depuis £35,65
          BOUCLIER Genuine Porsche Pièce – Nouveau (commander)
          # 13
          MPN: 99710442671
          BOUCLIER
          à droite (PR : 004,101)
          depuis £54,40
          depuis £54,40
          BOUCLIER Genuine Porsche Pièce – Nouveau (commander)
          # 13
          MPN: 99710442770
          BOUCLIER
          GAUCHE
          depuis £35,65
          depuis £35,65
          BOUCLIER Genuine Porsche Pièce – Nouveau (commander)
          # 13
          MPN: 99710442771
          BOUCLIER
          gauche (PR : 004,101)
          depuis £54,40
          depuis £54,40
          BOUCLIER Genuine Porsche Pièce – Nouveau (commander)
          # 14
          MPN: 90038504101
          BOULON À TÊTE HEXAGONALE
          M 6 X 12
          Remplacement
          Remplacement
          Genuine Porsche Pièce (n'est plus disponible à la commande)
          # 15
          MPN: 99710442570
          support
          DROITE
          depuis £13,10
          depuis £13,10
          support Genuine Porsche Pièce – Nouveau (commander)
          # 16
          MPN: 99710531571
          COUVERTURE
          depuis £145,17
          depuis £145,17
          COUVERTURE Genuine Porsche Pièce – Nouveau (commander)
          # 17
          MPN: 99970748241
          JOINT TORIQUE
          90,00 X 2,50
          depuis £7,97
          depuis £7,97
          Joint torique - 90,00 X 2,5 Genuine Porsche Pièce – Nouveau en stock
          # 18
          MPN: 90038501901
          VIS TORX
          M 6 X 20
          Remplacement
          Remplacement
          Genuine Porsche Pièce (n'est plus disponible à la commande)
          # 19
          MPN: 99760610601
          Capteur à effet Hall
          Pièce abandonnée
          Capteur à effet Hall Genuine Porsche Pièce – Nouveau (commander)
          # 19
          MPN: 99760610603
          Capteur à effet Hall
          Remplacement
          Remplacement
          Genuine Porsche Pièce (n'est plus disponible à la commande)
          # 20
          MPN: 99970740440
          JOINT TORIQUE
          17,05 X 1,78 | À | Utiliser | 997.606.106.03 | N'utilisez plus la pièce ici
          Remplacement
          Remplacement
          Genuine Porsche Pièce (n'est plus disponible à la commande)
          # 21
          MPN: 90038726401
          vis, fromage hd.
          M 6 X 16 | pièce abandonnée
          vis, fromage hd. - M 6 X 18 - Pièce abandonnée Genuine Porsche Pièce – Nouveau (commander)
          # 21
          MPN: N 10546403
          tête creuse hexagonale
          vis | M 6 X 16
          depuis £1,04
          depuis £1,04
          tête creuse hexagonale - vis - M 6 X 18 Genuine Porsche Pièce – Nouveau en stock
          BOULON À TÊTE HEXAGONALE CHC Genuine Pièce Bentley - Neuve (commander)
          HEXALOBULAIRE SOCKETM6X16 Genuine Lamborghini – Nouveau (commander)
          # 22
          MPN: 99710530372
          ACTIONNEUR
          arbre à cames | Pièce abandonnée
          ACTIONNEUR Genuine Porsche Pièce – Nouveau (commander)
          # 22
          MPN: 99710530373
          ACTIONNEUR
          arbre à cames
          depuis £235,43
          depuis £235,43
          ACTIONNEUR Genuine Porsche Pièce – Nouveau (commander)
          # 23
          MPN: 99610590305
          JOINT TORIQUE
          18,72 X 2,62
          depuis £10,22
          depuis £10,22
          Joint torique - pour - actionneur - arbre à cames Genuine Porsche Pièce – Nouveau (commander)
          # 24
          MPN: 99710530575
          support f.throttle contr.elem.
          arbre à cames
          depuis £46,13
          depuis £46,13
          SUPPORT POUR ÉLÉMENT DE COMMANDE DES GAZ Genuine Porsche Pièce – Nouveau (commander)
          # 25
          MPN: 90038527501
          VIS TORX
          M 6 X 20
          depuis £2,92
          depuis £2,92
          VIS TORX Genuine Porsche Pièce – Nouveau (commander)
          # 26
          MPN: 99610530103
          ACTIONNEUR
          vanne | Pièce abandonnée
          actionneur - vanne - Pièce abandonnée Genuine Porsche Pièce – Nouveau (commander)
          # 26
          MPN: 99610530104
          ACTIONNEUR
          SOUPAPE
          Remplacement
          Remplacement
          Genuine Porsche Pièce (n'est plus disponible à la commande)
          # 27
          MPN: 99610590103
          JOINT TORIQUE
          21,00 X 3,00
          depuis £12,96
          depuis £12,96
          Joint torique - 21,00 X 3,00 Genuine Porsche Pièce – Nouveau (commander)
          # 28
          MPN: 99710531071
          support f.throttle contr.elem.
          SOUPAPE
          depuis £27,93
          depuis £27,93
          SUPPORT POUR ÉLÉMENT DE COMMANDE DES GAZ Genuine Porsche Pièce – Nouveau (commander)
          # 29
          MPN: 99610532970
          BOUCHON D'ÉTANCHÉITÉ
          depuis £23,19
          depuis £23,19
          BOUCHON D'ÉTANCHÉITÉ Genuine Porsche Pièce – Nouveau en stock
          # 30
          MPN: 00004320458
          SCELLANT
          OBLIGATION DREI 2210 | 30GR. | N'utilisez plus la pièce ici
          depuis £27,08
          depuis £27,08
          mastic - Silicium - FD 2210 - Récipient - 30 g Genuine Porsche Pièce – Nouveau (commander)
          # 30
          MPN: 00004330533
          SCELLANT
          75 ml | DOBOSEAL 224N
          depuis £47,01
          depuis £47,01
          SCELLANT Genuine Porsche Pièce – Nouveau (commander)
          # 30
          MPN: 00004302400
          Graisse extrême pression
          1 tube | 80GR. | pour | arbre à cames
          Remplacement
          Remplacement
          Genuine Porsche Pièce (n'est plus disponible à la commande)
          # 31
          MPN: 99760611404
          SUPPORT POUR CAPTEUR DE VITESSE
          CÂBLE DE CONNEXION
          depuis £12,35
          depuis £12,35
          SUPPORT POUR CAPTEUR DE VITESSE Genuine Porsche Pièce – Nouveau (commander)
