porsche 2010 (997-2 gt3) vilebrequin schéma des pièces

102-000 - Vilebrequin

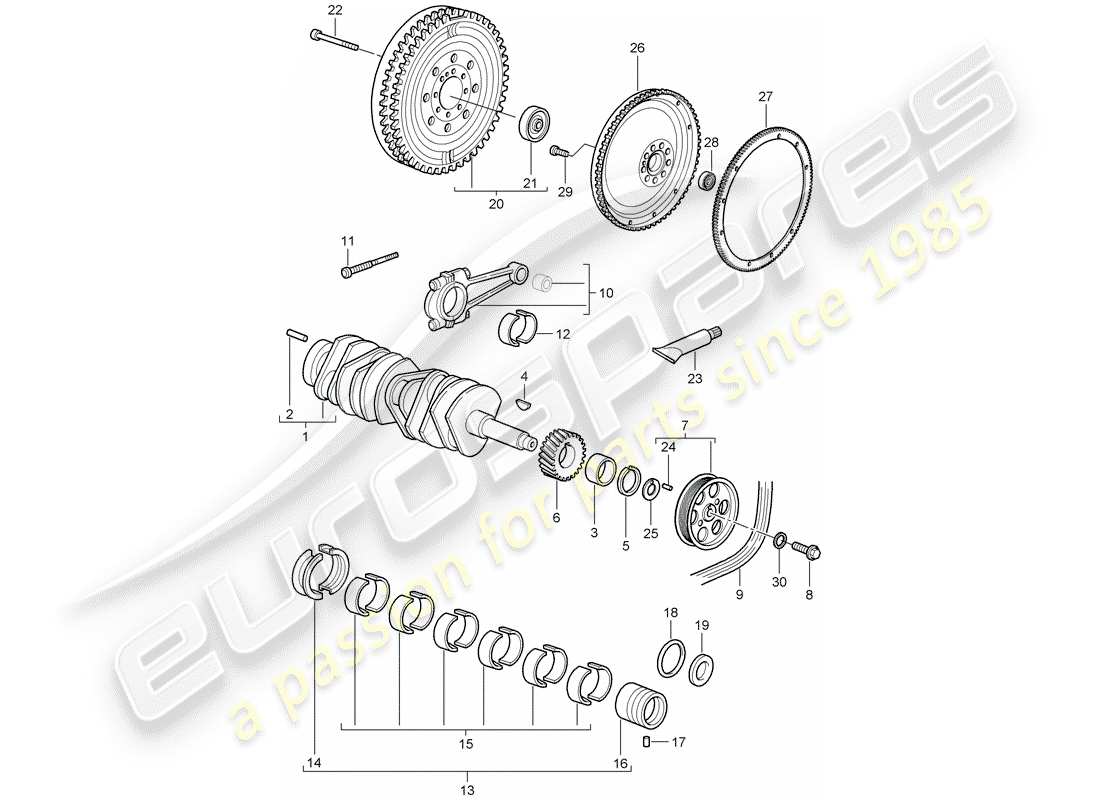

Porsche 2010 (997-2 GT3) CRANKSHAFT Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
            #
            Numéro d'article
            Description
            Clé
            Prix
            # 1
            MPN: 99610202193
            Vilebrequin
            Pièce abandonnée
            Remplacement
            Remplacement
            Genuine Porsche Pièce (n'est plus disponible à la commande)
            # 1
            MPN: 99610202194
            Vilebrequin
            Pièce abandonnée
            Remplacement
            Remplacement
            Genuine Porsche Pièce (n'est plus disponible à la commande)
            # 1
            MPN: 99610202195
            Vilebrequin
            selon les besoins, utilisez : 964 102 239 31
            depuis £1 374,18
            depuis £1 374,18
            Vilebrequin Genuine Porsche Pièce – Nouveau (commander)
            # 2
            MPN: 90009503100
            GOUPILLE ÉLASTIQUE
            6 X 16
            depuis £0,56
            depuis £0,56
            GOUPILLE À RESSORT - 6 X 16 Genuine Porsche Pièce – Nouveau (commander)
            # 3
            MPN: 95910232100
            ANNEAU INTERMÉDIAIRE
            depuis £73,17
            depuis £73,17
            ANNEAU INTERMÉDIAIRE Genuine Porsche Pièce – Nouveau (commander)
            # 4
            MPN: 90110214700
            CLÉ WOODRUFF
            depuis £8,77
            depuis £8,77
            Clé en bois - pour - Pignon de distribution - D - MJ 1969>> Genuine Porsche Pièce – Nouveau (commander)
            # 5
            MPN: 90110214800
            LA BAGUE DE VERROUILLAGE
            Numéro 0
            depuis £5,93
            depuis £5,93
            anneau de verrouillage - Numéro 0 Genuine Porsche Pièce – Nouveau (commander)
            # 5
            MPN: 90110214801
            LA BAGUE DE VERROUILLAGE
            Numéro 1
            depuis £5,93
            depuis £5,93
            anneau de verrouillage - Numéro 1 Genuine Porsche Pièce – Nouveau (commander)
            # 5
            MPN: 90110214802
            LA BAGUE DE VERROUILLAGE
            Numéro 2
            depuis £5,93
            depuis £5,93
            anneau de verrouillage - Numéro 2 Genuine Porsche Pièce – Nouveau (commander)
            # 5
            MPN: 90110214803
            LA BAGUE DE VERROUILLAGE
            Numéro 3
            depuis £5,93
            depuis £5,93
            anneau de verrouillage - Numéro 3 Genuine Porsche Pièce – Nouveau (commander)
            # 6
            -
            VOIR L'ILLUSTRATION :
            103-015
            # 7
            MPN: 99610201793
            POULIE
            depuis £382,88
            depuis £382,88
            poulie - D - MJ 2003>> Genuine Porsche Pièce – Nouveau (commander)
            # 7
            MPN: 99610201795
            POULIE
            (PR : 004)
            depuis £93,11
            depuis £93,11
            poulie - D - MJ 2004>> Genuine Porsche Pièce – Nouveau (commander)
            # 8
            MPN: 99921712801
            VIS À SIX PANS. HAUTE DÉFINITION.
            M 14 X 1,5 X 33 | Pièce abandonnée
            vis, hexagonale. HD. - M 14 X 1,5 X 33 - D – MJ 2004>> Genuine Porsche Pièce – Nouveau (commander)
            # 8
            MPN: 99921712802
            VIS À SIX PANS. HAUTE DÉFINITION.
            M 14 X 1,5 X 33
            depuis £13,12
            depuis £13,12
            VIS À TÊTE HEXAGONALE Genuine Porsche Pièce – Nouveau (commander)
            # 8
            MPN: 99310255080
            VIS À SIX PANS. HAUTE DÉFINITION.
            M 14 X 1,5 X 40 | Pièce abandonnée (PR : 004)
            Vis à tête hexagonale - M 14 X 1,5 X 40 - D - MJ 2003>>- Produit hors d'usage Genuine Porsche Pièce – Nouveau (commander)
            # 8
            MPN: 99310255081
            VIS À SIX PANS. HAUTE DÉFINITION.
            M 14 X 1,5 X 40 (PR :004)
            depuis £42,12
            depuis £42,12
            vis, hexagonale. HD. - M 14 X 1,5 X 40 - D – MJ 2003>> Genuine Porsche Pièce – Nouveau (commander)
            # 9
            MPN: 99610215192
            courroie nervurée
            (PR : 574)
            depuis £32,88
            depuis £32,88
            courroie nervurée Genuine Porsche Pièce – Nouveau (commander)
            # 9
            MPN: 99610215193
            courroie nervurée
            (PR : 573)
            depuis £60,64
            depuis £60,64
            courroie nervurée Genuine Porsche Pièce – Nouveau (commander)
            # 10
            MPN: 99710302090
            BIELLE
            N'utilisez plus la pièce ici
            depuis £348,76
            depuis £348,76
            BIELLE Genuine Porsche Pièce – Nouveau (commander)
            # 10
            MPN: 99610301288
            BIELLE
            Pièce abandonnée
            depuis £376,86
            depuis £376,86
            BIELLE Genuine Porsche Pièce – Nouveau (commander)
            # 10
            MPN: 99610301289
            BIELLE
            depuis £1 409,91
            depuis £1 409,91
            BIELLE Genuine Porsche Pièce – Nouveau (commander)
            # 11
            MPN: 99710317691
            BOULON - BIELLE
            N'utilisez plus la pièce ici
            depuis £41,45
            depuis £41,45
            BOULON - BIELLE Genuine Porsche Pièce – Nouveau (commander)
            # 11
            MPN: 99710317690
            BOULON - BIELLE
            Pièce abandonnée
            depuis £41,41
            depuis £41,41
            BOULON - BIELLE Genuine Porsche Pièce – Nouveau (commander)
            # 11
            MPN: 99710317692
            BOULON - BIELLE
            depuis £54,80
            depuis £54,80
            BOULON - BIELLE Genuine Porsche Pièce – Nouveau (commander)
            # 12
            MPN: 99610312194
            COQUE DE ROULEMENT DE BIELLE
            Pièce abandonnée
            depuis £18,71
            depuis £18,71
            Cette pièce remplace le numéro de pièce 99610312195
            COQUE DE ROULEMENT DE BIELLE - PIÈCE ARRÊTÉE Genuine Porsche Pièce – Nouveau (commander)
            # 12
            MPN: 99610312195
            COQUE DE ROULEMENT DE BIELLE
            Remplacement
            Remplacement
            Genuine Porsche Pièce (n'est plus disponible à la commande)
            # 13
            MPN: 99710190100
            1 JEU DE ROULEMENTS DE VILEBREQUIN
            depuis £1 032,22
            depuis £1 032,22
            1 JEU DE ROULEMENTS DE VILEBREQUIN Genuine Porsche Pièce – Nouveau (commander)
            # 14
            MPN: 99610123192
            PALIER DE BUTÉE
            je
            depuis £179,31
            depuis £179,31
            Palier de butée - I Genuine Porsche Pièce – Nouveau (commander)
            # 15
            MPN: 99610123292
            PALIER PRINCIPAL
            II-VII | Pièce abandonnée
            Roulement principal - II-VII Genuine Porsche Pièce – Nouveau (commander)
            # 15
            MPN: 99610123295
            PALIER PRINCIPAL
            II-VII
            depuis £55,63
            depuis £55,63
            PALIER PRINCIPAL Genuine Porsche Pièce – Nouveau (commander)
            # 16
            MPN: 96410113801
            BAGUE
            VIII
            depuis £339,47
            depuis £339,47
            ROULEMENT DE NEZ (BAGUE), NON 8 Genuine Porsche Pièce – Nouveau (commander)
            # 17
            MPN: 90001206100
            GOUPILLE
            5 H 8 X 10
            depuis £0,65
            depuis £0,65
            goupille de centrage - 5H8 X 10 Genuine Porsche Pièce – Nouveau (commander)
            # 18
            MPN: 99970728541
            JOINT TORIQUE
            51 X 4,5
            depuis £9,09
            depuis £9,09
            Cette pièce remplace le numéro de pièce 99970728540
            JOINT TORIQUE Genuine Porsche Pièce – Nouveau (commander)
            # 19
            MPN: 99911329041
            JOINT D'ARBRE RADIAL
            30 X 50 X 10 | N'utilisez plus la pièce ici
            depuis £34,54
            depuis £34,54
            joint d'arbre radial - 30 X 50 X 8 Genuine Porsche Pièce – Nouveau (commander)
            # 19
            MPN: 99710226591
            JOINT
            30 X 50 X 10 | Voir manuel d'atelier | Groupe 1 | 13-74
            depuis £116,72
            depuis £116,72
            joint - 30 X 50 X 10 - Voir manuel d'atelier - voir groupe principal 1 (moteur) - 13-74 Genuine Porsche Pièce – Nouveau (commander)
            # 20
            MPN: 99611401250
            VOLANT BI-MASSE
            depuis £1 865,40
            depuis £1 865,40
            Volant bimasse - D - MJ 2003>> Genuine Porsche Pièce – Nouveau (commander)
            # 21
            MPN: 99905216900
            ROULEMENT À BILLES
            30 X 37 X 4
            depuis £80,33
            depuis £80,33
            roulement à billes - 30 X 37 X 4 Genuine Porsche Pièce – Nouveau (commander)
            # 22
            MPN: 99911901701
            vis, fromage hd.
            M 10 X 1,25 X 62
            depuis £6,19
            depuis £6,19
            vis, fromage hd. - M 10 X 1,25 X 62 - pour - Volant bimasse - 964 114 012 00/01/02 - {12 } 114 012 50/51 Genuine Porsche Pièce – Nouveau (commander)
            # 23
            MPN: 00004302400
            Graisse extrême pression
            1 tubes | 80 Gr. | pour | coussinet de bielle
            Remplacement
            Remplacement
            Genuine Porsche Pièce (n'est plus disponible à la commande)
            # 24
            MPN: 90001207100
            GOUPILLE
            Un 4 X 8
            depuis £1,10
            depuis £1,10
            Goupille de centrage – A 4,0 X 8 Genuine Porsche Pièce – Nouveau (commander)
            # 25
            MPN: 99610220390
            Rondelle
            depuis £23,72
            depuis £23,72
            Rondelle - D - MJ 2003>> Genuine Porsche Pièce – Nouveau (commander)
            # 26
            MPN: 96410223931
            VOLANT
            (PR : 004)
            depuis £759,85
            depuis £759,85
            volant - D - MJ 2003>> Genuine Porsche Pièce – Nouveau (commander)
            # 27
            MPN: 96411414331
            ANNEAU DENTÉ
            (PR : 004)
            depuis £258,40
            depuis £258,40
            anneau denté - D - MJ 2003>> Genuine Porsche Pièce – Nouveau (commander)
            # 28
            MPN: 93110211100
            ROULEMENT À BILLES
            Pièce abandonnée (PR : 004)
            Remplacement
            Remplacement
            Genuine Porsche Pièce (n'est plus disponible à la commande)
            # 28
            MPN: 93110211102
            ROULEMENT À BILLES
            (PR : 004)
            depuis £39,03
            depuis £39,03
            Cette pièce remplace le numéro de pièce 93110211100
            roulement à billes - D - MJ 2003>> Genuine Porsche Pièce – Nouveau (commander)
            # 29
            MPN: 92810215101
            vis, fromage hd.
            (PR : 004)
            depuis £2,74
            depuis £2,74
            vis, fromage hd. -D-MJ 2003>> Genuine Porsche Pièce – Nouveau en stock
            # 30
            MPN: 99902517401
            Rondelle
            14,5 X 30 X 5,0
            depuis £16,00
            depuis £16,00
            Rondelle – 14 x 1,5 x 40 Genuine Porsche Pièce – Nouveau (commander)
