transmissions | pièces détachées. (CG100,CG1)
-part-diagram-320-005.webp)
320-005 - -pdk-

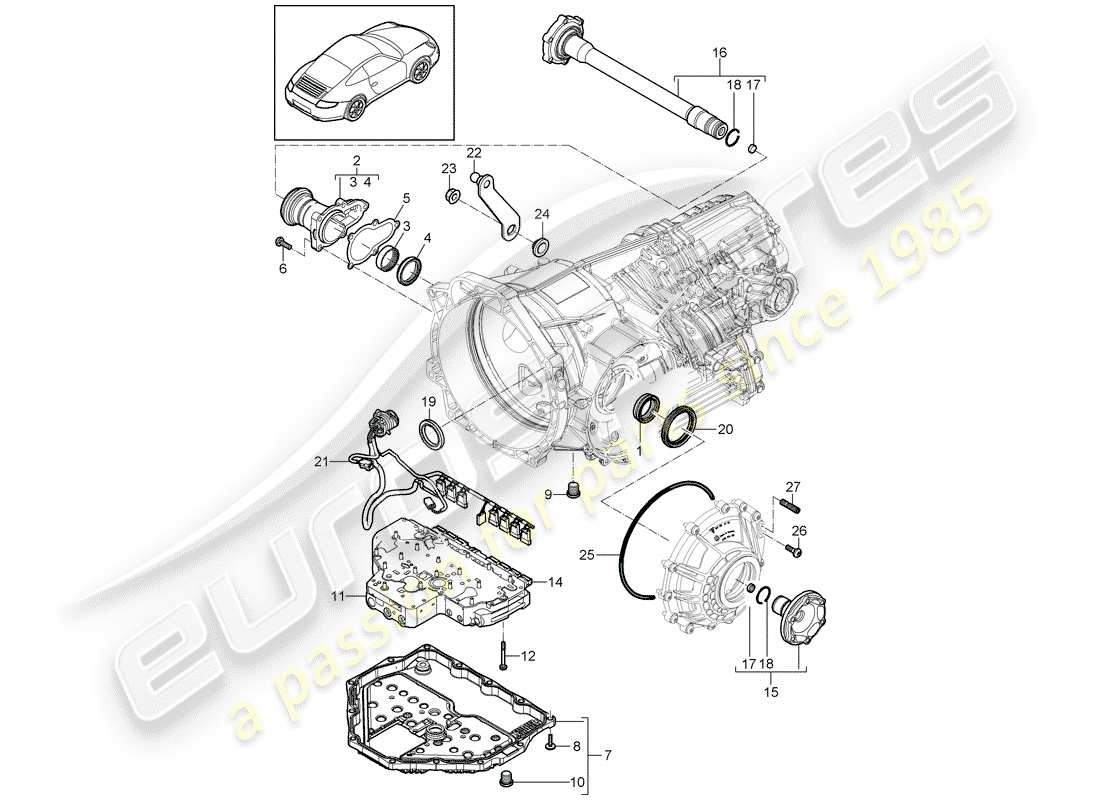

Porsche 2012 (997-2) - PDK - Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
9G133280600
JOINT
40X52/55X40
#
2
MPN:
9G132115900
COU DU LOGEMENT
transmissions | N'utilisez plus la pièce ici
#
2
MPN:
9G132195900
COU DU LOGEMENT
compléter | Pièce abandonnée
#
2
MPN:
9G132105900
COU DU LOGEMENT
COMPLET
depuis
£143,02
depuis
£143,02
#
4
MPN:
9G133280400
JOINT
42 X 55 X 7
#
5
MPN:
9G132125900
joint
BRIDE
Remplacement
Remplacement
#
6
MPN:
9G133280100
VIS TORX
M8 X 25
depuis
£1,31
depuis
£1,31
#
7
MPN:
9G132102500
CARTER D'HUILE
COMPLET
Remplacement
Remplacement
#
8
MPN:
9G132180100
VIS TORX
M6 X 25
Remplacement
Remplacement
#
9
MPN:
9G132180500
BRANCHEZ AVEC
JOINT
Remplacement
Remplacement
#
10
MPN:
9G132182500
BOUCHON FILETÉ
Inclus | bague d'étanchéité | Pièce abandonnée
#
10
MPN:
9G132182501
BOUCHON FILETÉ
Inclus | bague d'étanchéité
#
11
MPN:
9G131701500
module de commande électronique
Hydraulique | - PDK -
depuis
£2 244,85
depuis
£2 244,85
#
12
MPN:
9G131780100
VIS
M6x55
depuis
£0,67
depuis
£0,67
#
13
MPN:
9G131769700
BOÎTIER DU CONNECTEUR
RÉGULATEUR DE PRESSION
depuis
£1,95
depuis
£1,95
#
14
MPN:
9G131769800
BOÎTIER DU CONNECTEUR
ÉLECTROVANNE
depuis
£3,78
depuis
£3,78
#
15
MPN:
9G133202800
BRIDE DE JOINT
Court |
Uniquement en combinaison avec : | 999.510.047.01 | voir | Informations techniques | 20/09 | 3925 | 4221 |
D >> - MJ 2009
Uniquement en combinaison avec : | 999.510.047.01 | voir | Informations techniques | 20/09 | 3925 | 4221 |
D >> - MJ 2009
depuis
£1 009,77
depuis
£1 009,77
#
15
MPN:
9G133202850
BRIDE DE JOINT
Court |
Uniquement en combinaison avec : | 999.073.517.01 | voir | Informations techniques | 20/09 | 3925 | 4221 |
D - MJ 2010>> - MJ 2010
Uniquement en combinaison avec : | 999.073.517.01 | voir | Informations techniques | 20/09 | 3925 | 4221 |
D - MJ 2010>> - MJ 2010
depuis
£621,59
depuis
£621,59
#
15
MPN:
9G133202855
BRIDE DE JOINT
Court |
Uniquement en combinaison avec : | 999.073.517.01 | voir | Informations techniques | 20/09 | 3925 | 4221 |
D-MJ 2011>>
Uniquement en combinaison avec : | 999.073.517.01 | voir | Informations techniques | 20/09 | 3925 | 4221 |
D-MJ 2011>>
depuis
£1 183,74
depuis
£1 183,74
#
16
MPN:
9G133202900
BRIDE DE JOINT
Longue |
Uniquement en combinaison avec : | 999.510.047.01 | voir | Informations techniques | 20/09 | 3925 | 4221 |
D >> - MJ 2009
Uniquement en combinaison avec : | 999.510.047.01 | voir | Informations techniques | 20/09 | 3925 | 4221 |
D >> - MJ 2009
depuis
£1 281,99
depuis
£1 281,99
#
16
MPN:
9G133202950
BRIDE DE JOINT
Longue |
Uniquement en combinaison avec : | 999.073.517.01 | voir | Informations techniques | 20/09 | 3925 | 4221 |
D-MJ 2010>> | Pièce abandonnée
Uniquement en combinaison avec : | 999.073.517.01 | voir | Informations techniques | 20/09 | 3925 | 4221 |
D-MJ 2010>> | Pièce abandonnée
#
16
MPN:
9G133202955
BRIDE DE JOINT
Longue |
Uniquement en combinaison avec : | 999.073.517.01 | voir | Informations techniques | 20/09 | 3925 | 4221 |
D-MJ 2010>>
Uniquement en combinaison avec : | 999.073.517.01 | voir | Informations techniques | 20/09 | 3925 | 4221 |
D-MJ 2010>>
depuis
£1 262,65
depuis
£1 262,65
#
17
MPN:
9G133282100
BOUCHON D'ÉTANCHÉITÉ
depuis
£11,92
depuis
£11,92
#
18
MPN:
9G133282000
CIRCLIPS
D36 x 2,6
Remplacement
Remplacement
#
19
MPN:
9G111680700
JOINT
pour | embrayage | 40 x 57 x 6
Remplacement
Remplacement
#
20
MPN:
9G133280300
JOINT
64X82X8
#
21
-
harnais
module de commande électronique | plus disponible
#
22
MPN:
9G132413500
levier de vitesses
depuis
£13,79
depuis
£13,79
#
23
MPN:
9G132481500
NOIX
M 8 X 1
Remplacement
Remplacement
#
24
MPN:
97032480500
JOINT
10 X 18 X 5
depuis
£3,44
depuis
£3,44
#
25
MPN:
9G132181500
JOINT TORIQUE
221 X 3
depuis
£6,22
depuis
£6,22
#
26
MPN:
9G133280100
VIS TORX
M 8 X 25
depuis
£1,31
depuis
£1,31
#
27
MPN:
9G132189000
GOUPILLE
D 10 X 28
depuis
£2,99
depuis
£2,99
#
28
MPN:
9G132180700
JOINT
45 X 58 X 7 (C4)
depuis
£10,85
depuis
£10,85
#
29
MPN:
9G130282400
NOIX
M 24 X 1,5 (C4)
depuis
£8,91
depuis
£8,91
#
-
-
CAPTEUR DE PRESSION
#
-
-
VIS DE PURGE
M 10 X 1
