011 - Raccord de réservoir de carburant et tuyauterie non destinés aux États-Unis et au Canada.

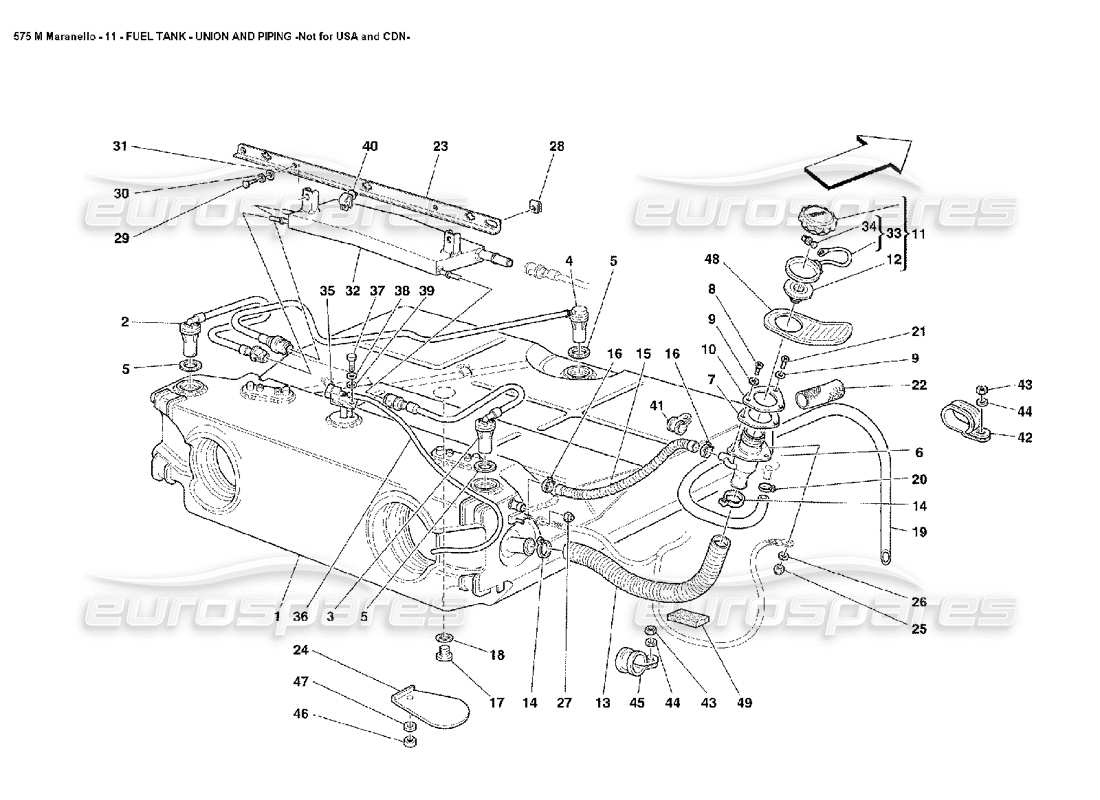

Ferrari 575M Maranello Fuel Tank Union and Piping Not for USA and CDN Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
185442
Réservoir d'essence
depuis
£721,23
depuis
£721,23
#
002
MPN:
181935
VANNE GAUCHE COMPLÈTE DE TUYAUTERIE
depuis
£93,90
depuis
£93,90
#
003
MPN:
181936
VANNE DROIT COMPLÈTE DE TUYAUTERIE
depuis
£93,90
depuis
£93,90
#
004
MPN:
180469
VANNE COMPLÈTE DE TUYAUTERIE
- Valable jusqu'à épuisement des stocks
Remplacement
Remplacement
#
004
MPN:
196488
VANNE COMPLÈTE DE TUYAUTERIE
depuis
£109,38
depuis
£109,38
Cette pièce remplace le numéro de pièce 180469
#
005
MPN:
195049
joint
- Valable jusqu'à épuisement des stocks
depuis
£2,40
depuis
£2,40
Cette pièce remplace le numéro de pièce 169938
#
005
MPN:
195049
joint
depuis
£2,40
depuis
£2,40
Cette pièce remplace le numéro de pièce 169938
#
006
MPN:
171278
REMPLISSAGE
depuis
£79,01
depuis
£79,01
#
007
MPN:
174095
joint
depuis
£3,61
depuis
£3,61
Cette pièce remplace le numéro de pièce 123897
#
008
MPN:
62926700
VIS
depuis
£0,71
depuis
£0,71
Cette pièce remplace la pièce numéro 13276470 que nous avons en stock
- et 1 plus. Cliquez pour voir les détails
#
009
MPN:
12601274
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12601221
- et 5 plus. Cliquez pour voir les détails
#
010
MPN:
174093
BRIDE
depuis
£4,26
depuis
£4,26
#
011
MPN:
226444
PRISE
depuis
£155,68
depuis
£155,68
Cette pièce remplace le numéro de pièce 185780
#
012
MPN:
180119
joint
depuis
£30,04
depuis
£30,04
#
013
MPN:
167131
TUYAU DE REMPLISSAGE
depuis
£16,88
depuis
£16,88
#
014
MPN:
170127
COLLIER À VIS
depuis
£0,99
depuis
£0,99
#
015
MPN:
165132
TUYAU D'ÉVENT DU RÉSERVOIR AU REMPLISSAGE
Remplacement
Remplacement
#
016
MPN:
164015
COLLIER À VIS
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12181290
#
017
MPN:
148045
BOUCHON FILETÉ
depuis
£9,18
depuis
£9,18
#
018
MPN:
123622
OU JOINT
depuis
£0,79
depuis
£0,79
#
019
MPN:
179851
TUYAU EN CAOUTCHOUC
depuis
£27,05
depuis
£27,05
#
020
MPN:
161490
COLLIER À VIS
depuis
£1,02
depuis
£1,02
#
021
MPN:
14778418
VIS
depuis
£0,47
depuis
£0,47
#
022
MPN:
171163
GAINE DE PROTECTION
depuis
£25,64
depuis
£25,64
#
023
MPN:
187725
support
- Valable jusqu'à épuisement des stocks
Remplacement
Remplacement
#
023
MPN:
196078
support
depuis
£4,96
depuis
£4,96
Cette pièce remplace le numéro de pièce 187725
#
024
MPN:
66849400
JOINT D'ÉCHAPPEMENT DE CARBURANT
depuis
£6,90
depuis
£6,90
#
025
MPN:
102741
NOIX
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12575411
- et 1 plus. Cliquez pour voir les détails
#
026
MPN:
12648277
Rondelle
depuis
£0,47
depuis
£0,47
#
027
MPN:
102948
NOIX
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12574211
- et 4 plus. Cliquez pour voir les détails
#
028
MPN:
62766300
AGRAFE
depuis
£0,47
depuis
£0,47
#
029
MPN:
10902124
VIS
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 10902111
- et 1 plus. Cliquez pour voir les détails
#
030
MPN:
12639724
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12639725
- et 1 plus. Cliquez pour voir les détails
#
031
MPN:
127494
Rondelle
(quantité minimale de commande = 20)
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 10516470
- et 4 plus. Cliquez pour voir les détails
#
032
MPN:
185441
DÉSAREATEUR
depuis
£103,00
depuis
£103,00
#
033
MPN:
186866
ANNEAU COMPLET EN CAOUTCHOUC
depuis
£10,31
depuis
£10,31
#
034
MPN:
186172
RETENUE
depuis
£0,47
depuis
£0,47
#
035
MPN:
179137
CAPTEUR DE PRESSION DE CARBURANT
depuis
£236,86
depuis
£236,86
#
036
MPN:
118502
TUYAU EN CAOUTCHOUC
depuis
£18,53
depuis
£18,53
Cette pièce remplace le numéro de pièce 115148
- et 3 plus. Cliquez pour voir les détails
#
037
MPN:
10977714
VIS
depuis
£0,47
depuis
£0,47
#
038
MPN:
12601174
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12601173
- et 5 plus. Cliquez pour voir les détails
#
039
MPN:
12637824
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12637801
- et 1 plus. Cliquez pour voir les détails
#
040
MPN:
178430
CLIP DE FIXATION
depuis
£0,47
depuis
£0,47
#
041
MPN:
10441990
SUPPORT AVEC GAINE
depuis
£0,47
depuis
£0,47
#
042
MPN:
61712500
SUPPORT AVEC GAINE
depuis
£0,88
depuis
£0,88
#
043
MPN:
102948
NOIX
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12574211
- et 4 plus. Cliquez pour voir les détails
#
044
MPN:
14499324
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace la pièce numéro 14499301 que nous avons en stock
#
045
MPN:
172995
SUPPORT AVEC GAINE
depuis
£1,65
depuis
£1,65
#
046
MPN:
14058411
NOIX
depuis
£0,47
depuis
£0,47
#
047
MPN:
10519424
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 10519401
- et 3 plus. Cliquez pour voir les détails
#
048
MPN:
67194500
PROTECTION EN CAOUTCHOUC
depuis
£10,76
depuis
£10,76
#
049
MPN:
177749
ÉPAISSEUR DE CAOUTCHOUC POUR TUYAU
depuis
£1,84
depuis
£1,84
