143b - Pompes à carburant et tuyauterie – Valable à partir du véhicule 24275

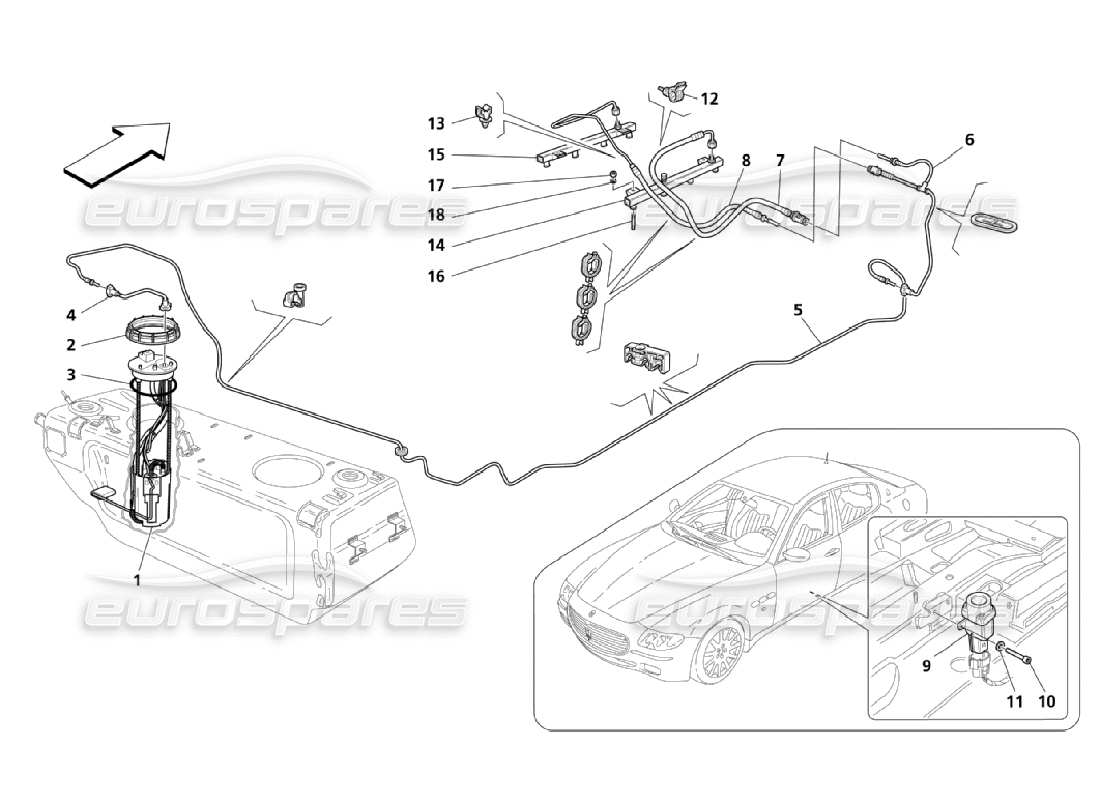

Maserati QTP. (2006) 4.2 Fuel Pumps And Piping - Valid From Car 24275 Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
214369
POMPE À CARBURANT
Valable à partir de la voiture Ass. N° 24275
depuis
£313,71
depuis
£313,71
#
002
MPN:
181682
ANNEAU
Valable à partir de la voiture Ass. N° 24275
depuis
£7,68
depuis
£7,68
#
003
MPN:
181681
joint
Valable à partir de la voiture Ass. N° 24275
depuis
£11,53
depuis
£11,53
#
004
MPN:
219391
TUBE D'ALIMENTATION DE CARBURANT
Valable à partir de la voiture Ass. N° 24275
depuis
£12,29
depuis
£12,29
#
005
MPN:
218483
TUYAU DE CARBURANT DE LA POMPE AU RACCORD
Valable à partir de la voiture Ass. N° 24275
depuis
£76,71
depuis
£76,71
#
006
MPN:
225024
TUYAU DE CARBURANT DE LA RACCORDEMENT AU MOTEUR
Valable à partir de la voiture Ass. N° 24275
depuis
£44,10
depuis
£44,10
#
007
MPN:
209820
TUBE D'ALIMENTATION CARBURANT DROIT
Valable à partir de la voiture Ass. N° 24275
depuis
£46,27
depuis
£46,27
#
008
MPN:
209821
TUBE D'ALIMENTATION CARBURANT GAUCHE
Valable à partir de la voiture Ass. N° 24275
depuis
£32,29
depuis
£32,29
#
009
MPN:
163675
INTERRUPTEUR INERTIEL
Valable à partir de la voiture Ass. N° 24275
depuis
£12,99
depuis
£12,99
#
010
MPN:
13026121
VIS
Valable à partir de la voiture Ass. N° 24275
depuis
£0,47
depuis
£0,47
#
011
MPN:
11199274
Rondelle
Valable à partir de la voiture Ass. N° 24275
depuis
£0,54
depuis
£0,54
#
012
MPN:
206536
AGRAFE
Valable à partir de la voiture Ass. N° 24275
depuis
£0,54
depuis
£0,54
#
013
MPN:
198271
AGRAFE
Valable à partir de la voiture Ass. N° 24275 – (Quantité 1 pour les voitures GD)
depuis
£0,50
depuis
£0,50
#
014
MPN:
215338
TUYAU INJECTEURS DROIT COMPLET
Valable à partir de la voiture Ass. N° 24275 – Complet d'électroinjecteurs
depuis
£874,40
depuis
£874,40
#
015
MPN:
215337
TUYAU INJECTEURS GAUCHE COMPLET
Valable à partir de la voiture Ass. N° 24275 – Complet d'électroinjecteurs
depuis
£440,48
depuis
£440,48
#
016
MPN:
13516824
GOUJON
Valable à partir de la voiture Ass. N° 24275
depuis
£0,47
depuis
£0,47
#
017
MPN:
16102314
NOIX
Valable à partir de la voiture Ass. N° 24275
depuis
£0,47
depuis
£0,47
#
018
MPN:
11198074
Rondelle
Valable à partir de la voiture Ass. N° 24275
depuis
£0,47
depuis
£0,47
