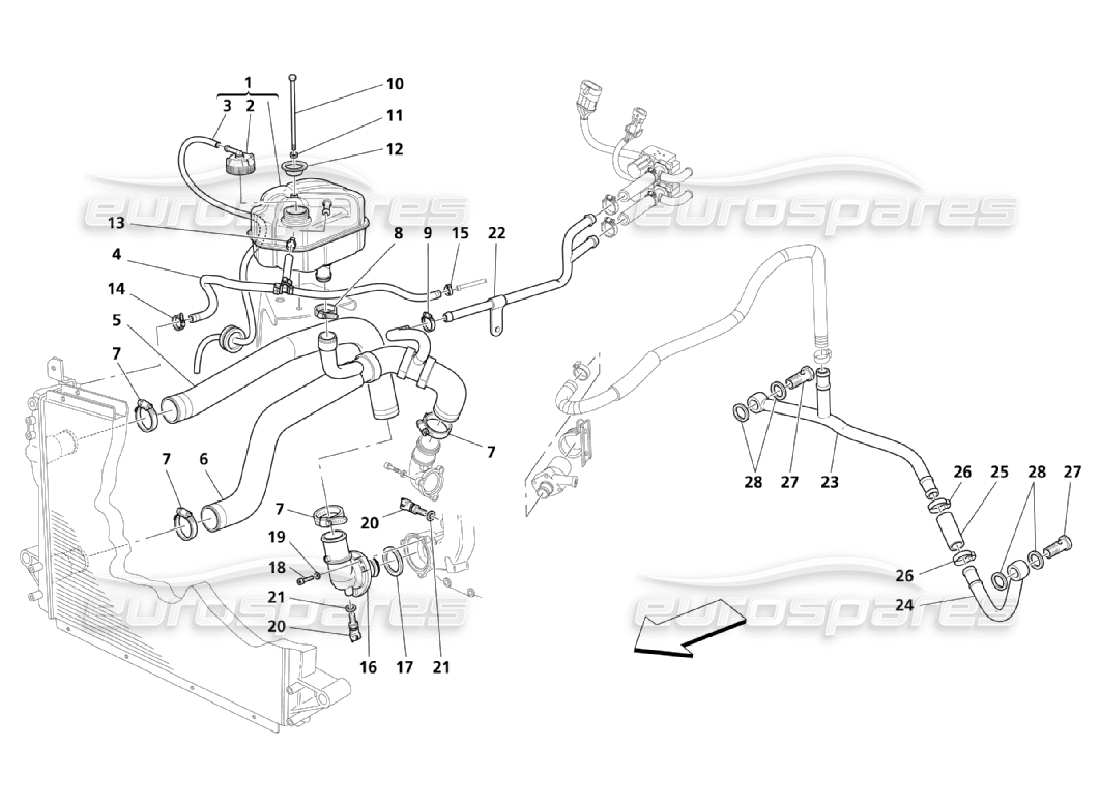

171 - Système de refroidissement : Nourice et tuyauterie
Maserati QTP. (2006) 4.2 Cooling System: Nourice And Piping Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
384000102
VASE D'EXPANSION COMPLET
avec capuchon
depuis
£95,89
depuis
£95,89
Cette pièce remplace le numéro de pièce 60597447
#
002
MPN:
980145477
BOUCHON DE RÉSERVOIR
depuis
£12,83
depuis
£12,83
Cette pièce remplace le numéro de pièce 46556738
#
003
MPN:
384001316
tuyau
depuis
£7,90
depuis
£7,90
#
004
MPN:
200895
TUYAU D'ÉVENT
Valable jusqu'à épuisement des stocks
depuis
£12,60
depuis
£12,60
#
004
MPN:
212501
TUYAU D'ÉVENT
Valable après épuisement des stocks de 200895
depuis
£70,88
depuis
£70,88
Cette pièce remplace le numéro de pièce 200895
#
005
MPN:
195104
TUYAU DE LIVRAISON DU MOTEUR AU RADIATEUR
depuis
£26,21
depuis
£26,21
#
006
MPN:
245321
TUYAU DE RETOUR DU RADIATEUR AU MOTEUR
depuis
£121,68
depuis
£121,68
Cette pièce remplace le numéro de pièce 195105
#
007
MPN:
13000790
COLLIER À VIS
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 312420106
#
008
MPN:
13000490
COLLIER À VIS
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 13127870
- et 1 plus. Cliquez pour voir les détails
#
009
MPN:
13000190
COLLIER À VIS
depuis
£0,54
depuis
£0,54
#
010
MPN:
60607472
VIS
depuis
£5,12
depuis
£5,12
#
011
MPN:
12601274
Rondelle
depuis
£0,54
depuis
£0,54
Cette pièce remplace le numéro de pièce 12601270
#
012
MPN:
82404496
TASSE
depuis
£1,89
depuis
£1,89
#
013
MPN:
13125470
COLLIER
depuis
£0,53
depuis
£0,53
#
014
MPN:
13000190
COLLIER À VIS
depuis
£0,54
depuis
£0,54
#
015
MPN:
13125370
COLLIER
depuis
£1,14
depuis
£1,14
#
016
MPN:
230889
THERMOSTAT AVEC COUVERCLE
depuis
£81,30
depuis
£81,30
Cette pièce remplace le numéro de pièce 224624
#
017
MPN:
137873
joint
depuis
£3,14
depuis
£3,14
#
018
MPN:
14305324
VIS
depuis
£0,52
depuis
£0,52
Cette pièce remplace le numéro de pièce 14305321
#
019
MPN:
11197774
Rondelle
depuis
£0,54
depuis
£0,54
#
020
MPN:
180137
CAPTEUR DE TEMPÉRATURE DE L'EAU
depuis
£8,34
depuis
£8,34
#
021
MPN:
10298460
joint
depuis
£0,47
depuis
£0,47
#
022
MPN:
66949800
TUYAU RIGIDE
depuis
£26,89
depuis
£26,89
#
023
MPN:
210083
TUYAU D'EAU DE LA CULASSE DROIT
depuis
£268,96
depuis
£268,96
#
024
MPN:
210084
TUYAU D'EAU DE LA CULASSE GAUCHE
depuis
£489,02
depuis
£489,02
#
025
MPN:
203784
MANCHE
depuis
£6,86
depuis
£6,86
#
026
MPN:
178053
SERRER
depuis
£0,85
depuis
£0,85
#
027
MPN:
203787
SYNDICAT
depuis
£4,86
depuis
£4,86
#
028
MPN:
10259960
joint
depuis
£0,47
depuis
£0,47
