ferrari enzo admission d'air et corps de papillon schéma des pièces

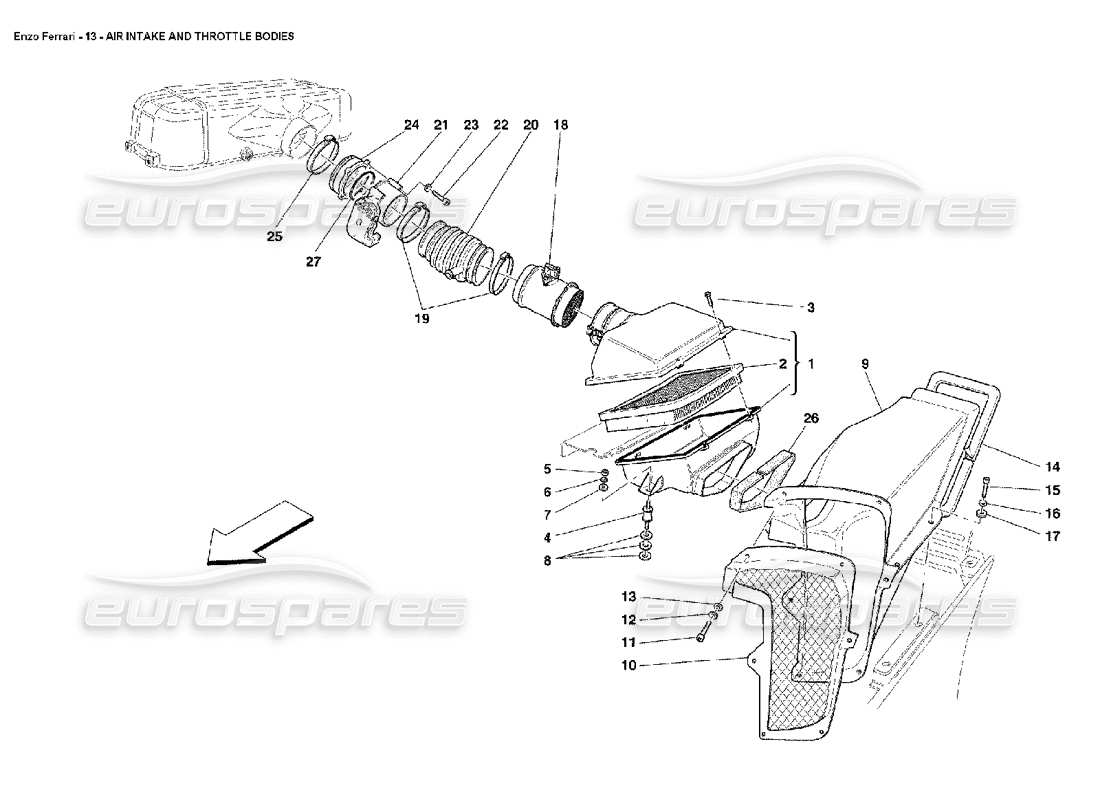

013 - ADMISSION D'AIR ET CORPS DE PAPILLON

Ferrari Enzo Air Intake and Throttle Bodies Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
Numéro d'article
Description
Prix
# 001
MPN: 186795
BOITE FILTRE A AIR COMPLET DROIT
depuis £1 431,94
depuis £1 431,94
# 001
MPN: 186798
BOITE FILTRE A AIR COMPLETE GAUCHE
depuis £1 431,94
depuis £1 431,94
# 002
MPN: 180935
FILTRE À AIR (FILTRE BLEU)
(34cm x 19cm)
depuis £40,54
depuis £40,54
Cette pièce remplace le numéro de pièce 217641
# 003
MPN: 157757/A
VIS
depuis £8,99
depuis £8,99
# 004
MPN: 142202
TAMPON
depuis £14,37
depuis £14,37
# 005
MPN: 15896214
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 15896211
# 006
MPN: 127494
Rondelle
(quantité minimale de commande = 20)
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10516470 - et 4 plus. Cliquez pour voir les détails
# 007
MPN: 12643724
Rondelle
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 109684 - et 3 plus. Cliquez pour voir les détails
# 008
MPN: 12640624
Rondelle
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 12640601 - et 1 plus. Cliquez pour voir les détails
# 009
MPN: 66586300
ENTRÉE D'AIR GAUCHE
depuis £3 893,36
depuis £3 893,36
# 009
MPN: 66586400
ENTRÉE D'AIR DROITE
depuis £2 598,94
depuis £2 598,94
# 010
MPN: 66926100
GRILLE D'ENTRÉE D'AIR DROITE
depuis £948,23
depuis £948,23
# 010
MPN: 66926200
GRILLE D'ENTRÉE D'AIR GAUCHE
depuis £995,64
depuis £995,64
# 011
MPN: 14304124
VIS
depuis £0,50
depuis £0,50
# 012
MPN: 12637824
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace la pièce numéro 12637801 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 013
MPN: 12601174
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace la pièce numéro 12601173 que nous avons en stock - et 5 plus. Cliquez pour voir les détails
# 014
MPN: 185510
JOINT DE CONVOYEUR D'AIR
depuis £1,25
depuis £1,25
# 015
MPN: 16043934
VIS
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 16043921 - et 1 plus. Cliquez pour voir les détails
# 016
MPN: 127496
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10516671 - et 2 plus. Cliquez pour voir les détails
# 017
MPN: 14496524
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14496525 - et 1 plus. Cliquez pour voir les détails
# 018
MPN: 180045
MESUREUR DU FLUX D'AIR
depuis £151,54
depuis £151,54
# 019
MPN: 190151
SERRER
depuis £1,96
depuis £1,96
Cette pièce remplace le numéro de pièce 204436
# 020
MPN: 187156
MANCHON DE CONNEXION
depuis £32,07
depuis £32,07
# 021
MPN: 179912
PORTE-ACCÉLÉRATEUR
depuis £309,95
depuis £309,95
# 022
MPN: 14305924
VIS
depuis £0,48
depuis £0,48
# 023
MPN: 11197774
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 024
MPN: 240262
ENTRETOISE POUR PORTE-ACCÉLÉRATEUR
depuis £61,82
depuis £61,82
Cette pièce remplace la pièce numéro 195206 que nous avons en stock
# 025
MPN: 190151
SERRER
depuis £2,07
depuis £2,07
Cette pièce remplace le numéro de pièce 204436
# 026
MPN: 191267
ÉPAISSEUR DU CAOUTCHOUC
depuis £2,02
depuis £2,02
# 027
MPN: 150302
joint
depuis £1,60
depuis £1,60
