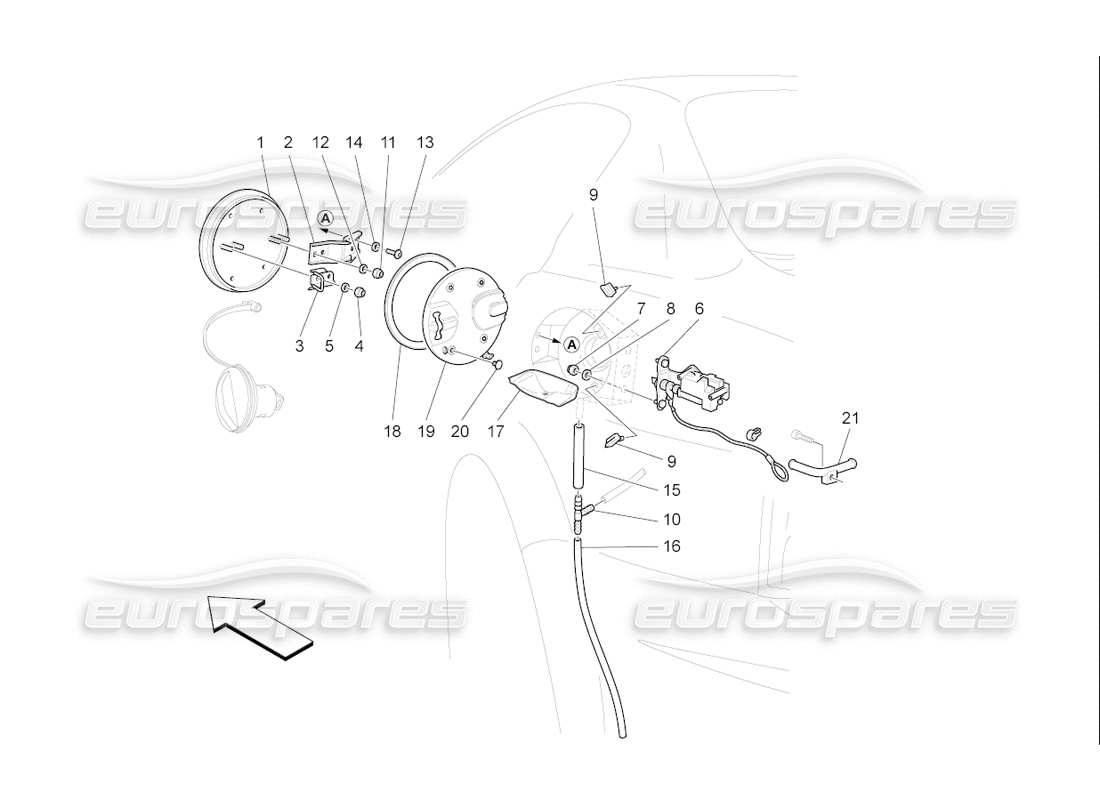

125 - trappe et commandes du réservoir de carburant
Maserati QTP. (2006) 4.2 F1 Fuel Tank Door And Controls Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 01
MPN: 67071500
COUVERCLE D'ENTRÉE DE CARBURANT
depuis £56,86
depuis £56,86
# 02
MPN: 69629000
CHARNIÈRE POUR PORTE UNION GAZ
depuis £54,16
depuis £54,16
Cette pièce remplace le numéro de pièce 67727400
# 03
MPN: 69282800
PLAQUE POUR PORTE D'ENTRÉE DE CARBURANT
depuis £16,73
depuis £16,73
# 04
MPN: 14075611
NOIX
depuis £1,35
depuis £1,35
# 05
MPN: 12638104
Rondelle
depuis £0,47
depuis £0,47
# 06
MPN: 67489500
ACTIONNEUR
depuis £67,47
depuis £67,47
# 07
MPN: 14054011
NOIX
depuis £1,11
depuis £1,11
# 08
MPN: 12637824
Rondelle
depuis £0,47
depuis £0,47
# 09
MPN: 67873900
CAOUTCHOUC
depuis £5,23
depuis £5,23
# 10
MPN: 201201
3-WAY SYNDICAT
depuis £1,66
depuis £1,66
# 11
MPN: 14075611
NOIX
depuis £1,35
depuis £1,35
# 12
MPN: 12638104
Rondelle
depuis £0,47
depuis £0,47
# 13
MPN: 13283214
VIS
depuis £1,11
depuis £1,11
# 14
MPN: 10519304
Rondelle
depuis £0,87
depuis £0,87
Cette pièce remplace le numéro de pièce 14496304
# 15
MPN: 67801200
TUYAU
depuis £1,52
depuis £1,52
# 16
MPN: 67801300
TUYAU
depuis £2,24
depuis £2,24
# 17
MPN: 67873800
COUVERCLE DE PLAQUE D'EXTRÉMITÉ
depuis £33,23
depuis £33,23
# 18
MPN: 67873700
joint
depuis £28,15
depuis £28,15
# 19
MPN: 68472700
COUVERCLE D'ENTRÉE DE CARBURANT
depuis £22,20
depuis £22,20
Cette pièce remplace le numéro de pièce 67724600
# 19
MPN: 68472700
COUVERCLE D'ENTRÉE DE CARBURANT
depuis £22,20
depuis £22,20
Cette pièce remplace le numéro de pièce 67724600
# 20
MPN: 67729700
bouton
depuis £1,90
depuis £1,90
# 21
MPN: 68179400
Tuyau de transmission
depuis £11,34
depuis £11,34
