027 - Système de refroidissement - Radiateur et Nourice

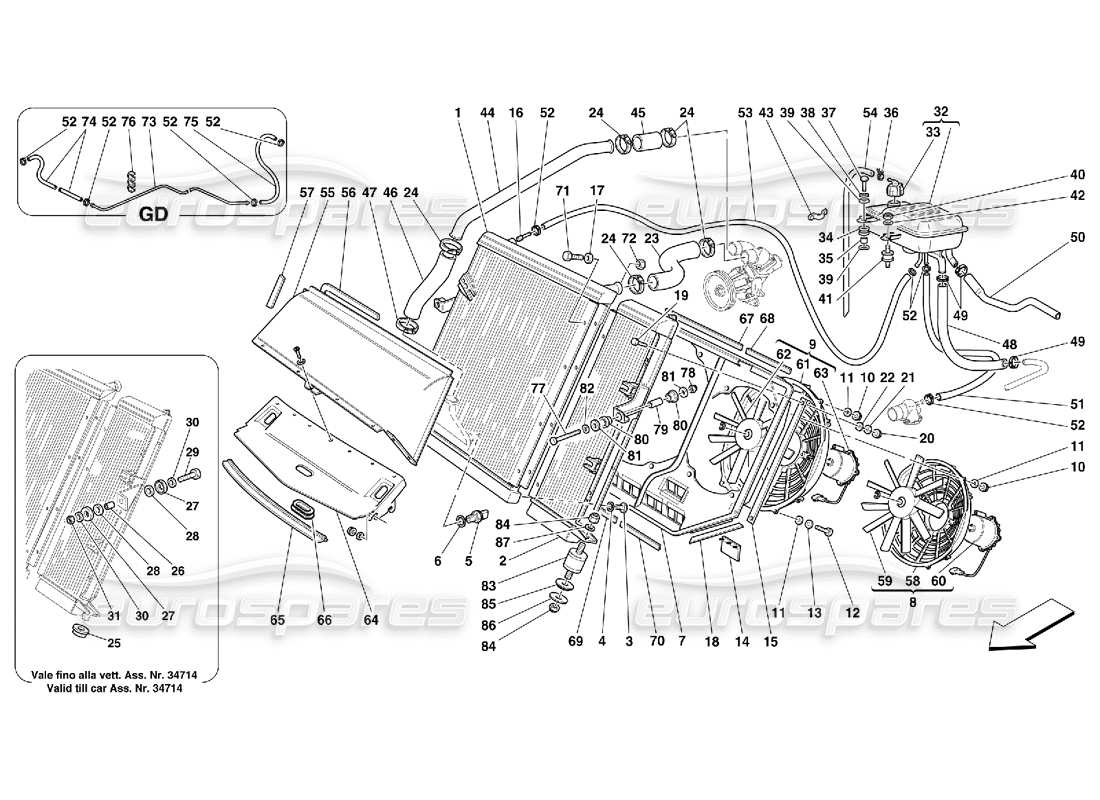

Ferrari 456 M GT/M GTA Cooling System - Radiator and Nourice Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
165599

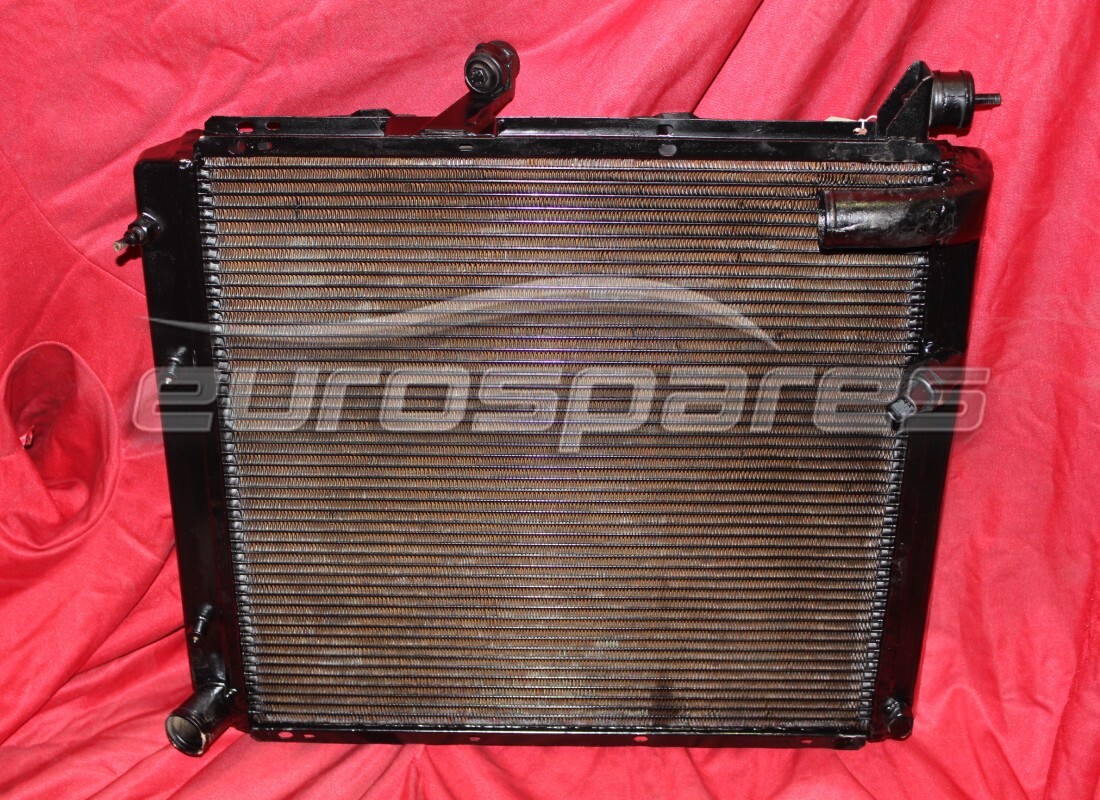

Radiateur à eau
- Valable jusqu'au car Ass. N° 34714
depuis
£4 689,86
depuis
£4 689,86
#
001
MPN:
180895
Radiateur à eau
- Valable à partir de la voiture Ass. N° 34715
depuis
£3 337,07
depuis
£3 337,07
#
002
MPN:
164616

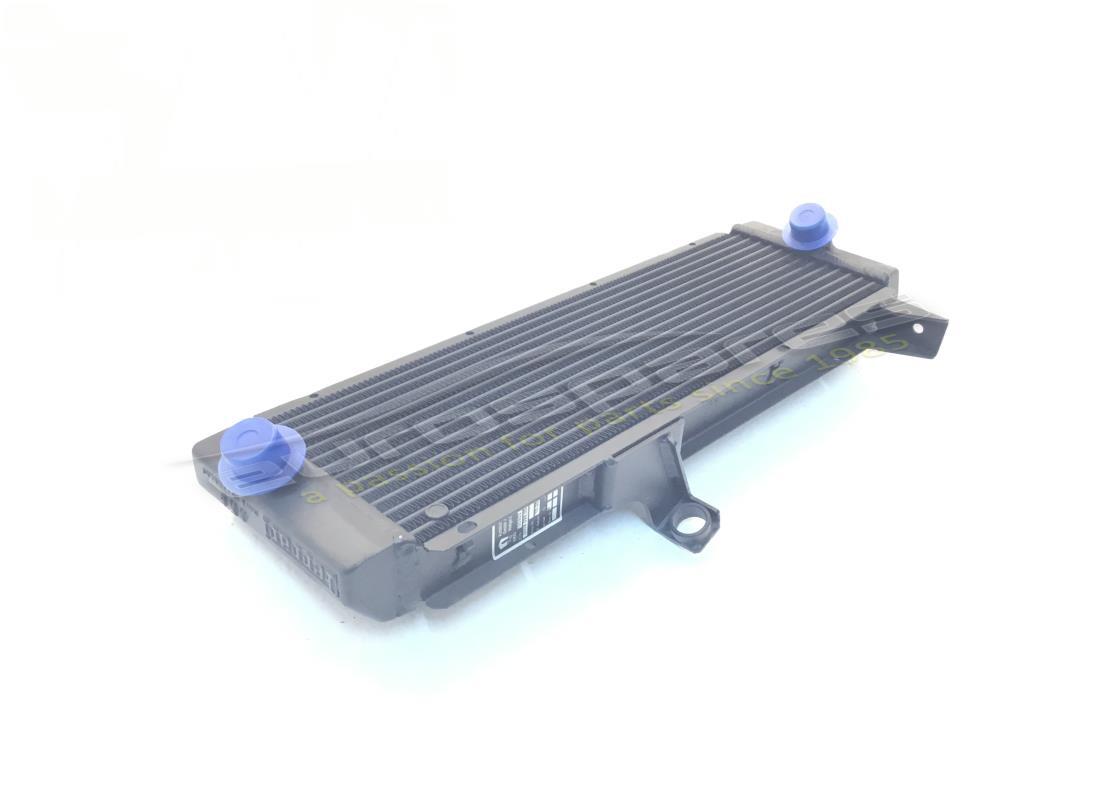

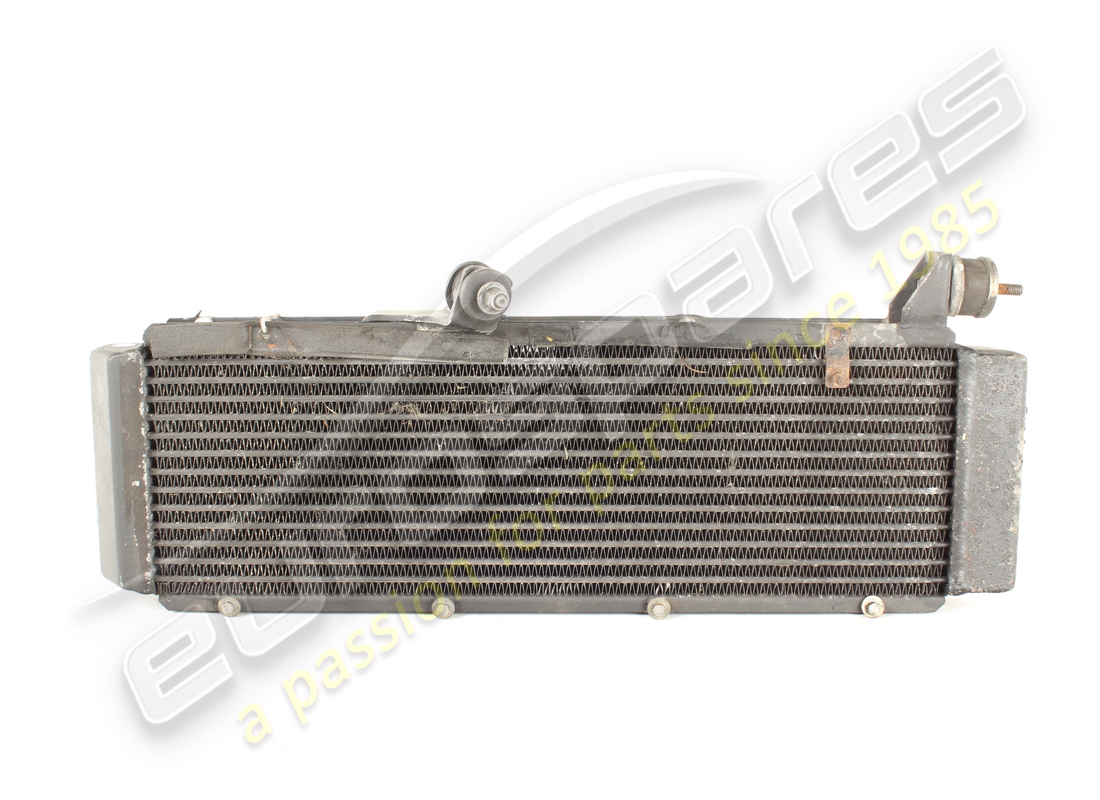

RADIATEUR D'HUILE
- Valable jusqu'au car Ass. N° 34714
depuis
£606,52
depuis
£606,52
Cette pièce remplace le numéro de pièce 165390
- et 1 plus. Cliquez pour voir les détails
#
002
MPN:
180923
RADIATEUR D'HUILE
- Valable à partir de la voiture Ass. N° 34715
depuis
£876,94
depuis
£876,94
#
003
MPN:
170828
BOUCHON FILETÉ
depuis
£30,32
depuis
£30,32
#
004
MPN:
100317
OU JOINT
(quantité minimale de commande = 10)
depuis
£0,61
depuis
£0,61
#
005
MPN:
140314
INTERRUPTEUR DE TEMPÉRATURE
Remplacement
Remplacement
#
006
MPN:
101508
joint
depuis
£0,69
depuis
£0,69
Cette pièce remplace le numéro de pièce 94706
#
007
MPN:
154533
HOTTE POUR ÉLECTROVENTILATEURS
depuis
£125,25
depuis
£125,25
#
008
MPN:
155063
ÉLECTROVENTILATEUR COMPLET LH
depuis
£110,36
depuis
£110,36
Cette pièce remplace le numéro de pièce 152922
- et 3 plus. Cliquez pour voir les détails
#
009
MPN:
155064
ÉLECTROVENTILATEUR COMPLET DROIT
depuis
£70,23
depuis
£70,23
#
010
MPN:
14058311
NOIX
depuis
£0,47
depuis
£0,47
#
011
MPN:
12637824
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12637801
- et 1 plus. Cliquez pour voir les détails
#
012
MPN:
10977824
VIS
depuis
£1,03
depuis
£1,03
Cette pièce remplace le numéro de pièce 10977814
- et 1 plus. Cliquez pour voir les détails
#
013
MPN:
10571470
Rondelle
depuis
£0,53
depuis
£0,53
#
014
MPN:
155441
SANGLE
depuis
£1,16
depuis
£1,16
#
015
MPN:
155487
JOINT VERTICAL GAUCHE
depuis
£1,17
depuis
£1,17
#
015
MPN:
155488
JOINT VERTICAL DROIT
depuis
£1,39
depuis
£1,39
#
016
MPN:
157160
SYNDICAT
depuis
£6,57
depuis
£6,57
#
017
MPN:
13577701
Rondelle
depuis
£0,47
depuis
£0,47
#
018
MPN:
155491
JOINT GAUCHE
depuis
£1,04
depuis
£1,04
#
018
MPN:
165482
JOINT DROIT
depuis
£0,54
depuis
£0,54
#
019
MPN:
155239
VIS
depuis
£5,81
depuis
£5,81
#
020
MPN:
15896214
NOIX
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 15896211
#
021
MPN:
127494
Rondelle
(quantité minimale de commande = 20)
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 10516470
- et 4 plus. Cliquez pour voir les détails
#
022
MPN:
14496424
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 14496401
- et 3 plus. Cliquez pour voir les détails
#
023
MPN:
179037
TUYAU DE LIVRAISON EN CAOUTCHOUC D'EAU
depuis
£70,00
depuis
£70,00
Cette pièce remplace le numéro de pièce 155604
- et 5 plus. Cliquez pour voir les détails
#
024
MPN:
13000690
COLLIER À VIS
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12177090
- et 1 plus. Cliquez pour voir les détails
#
025
MPN:
138926
CAOUTCHOUC POUR PIN
- Valable jusqu'au car Ass. N° 34714
depuis
£2,32
depuis
£2,32
#
026
MPN:
155395
ESPACEUR
- Valable jusqu'au car Ass. N° 34714
depuis
£0,64
depuis
£0,64
#
027
MPN:
107979
TASSE
depuis
£1,13
depuis
£1,13
#
028
MPN:
107978
TAMPON
depuis
£1,11
depuis
£1,11
#
029
MPN:
16044034
VIS
- Valable jusqu'au car Ass. N° 34714
depuis
£0,47
depuis
£0,47
#
030
MPN:
116413
Rondelle
- Valable jusqu'au car Ass. N° 34714
depuis
£0,54
depuis
£0,54
#
031
MPN:
14058511
NOIX
- Valable jusqu'au car Ass. N° 34714
depuis
£0,47
depuis
£0,47
#
032
MPN:
171327
BIDON D'EAU COMPLET
- Valable pour GD
depuis
£324,80
depuis
£324,80
#
032
MPN:
171974
BIDON D'EAU COMPLET
- Pas pour GD
depuis
£377,30
depuis
£377,30
#
033
MPN:
145030
BOUCHON DE RÉSERVOIR
depuis
£13,19
depuis
£13,19
#
034
MPN:
103549
BAGUE EN CAOUTCHOUC
depuis
£0,64
depuis
£0,64
#
035
MPN:
149707
ESPACEUR
depuis
£0,58
depuis
£0,58
#
036
MPN:
13423171
COLLIER ÉLASTIQUE
depuis
£0,71
depuis
£0,71
#
037
MPN:
10902624
VIS
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 10902621
#
038
MPN:
127494
Rondelle
(quantité minimale de commande = 20)
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 10516470
- et 4 plus. Cliquez pour voir les détails
#
039
MPN:
12643724
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 109684
- et 4 plus. Cliquez pour voir les détails
#
040
MPN:
102948
NOIX
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12574211
- et 4 plus. Cliquez pour voir les détails
#
041
MPN:
102947
TAMPON
depuis
£6,17
depuis
£6,17
Cette pièce remplace le numéro de pièce 102007
- et 14 plus. Cliquez pour voir les détails
#
042
MPN:
12643724
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 109684
- et 4 plus. Cliquez pour voir les détails
#
043
MPN:
156083
CLIP DE FIXATION
depuis
£0,47
depuis
£0,47
#
044
MPN:
155605
TUYAU DE RETOUR D'EAU
depuis
£29,50
depuis
£29,50
#
045
MPN:
178722
MANCHE
depuis
£36,03
depuis
£36,03
Cette pièce remplace le numéro de pièce 155607
#
045
MPN:
178722
MANCHE
- Valable après épuisement des stocks de 155607
depuis
£36,03
depuis
£36,03
Cette pièce remplace le numéro de pièce 155607
#
046
MPN:
175643
TUYAU DE RETOUR D'EAU EN CAOUTCHOUC
depuis
£57,02
depuis
£57,02
Cette pièce remplace le numéro de pièce 155606
- et 1 plus. Cliquez pour voir les détails
#
046
MPN:
175643
TUYAU DE RETOUR D'EAU EN CAOUTCHOUC
- Valable après épuisement des stocks de 155606
depuis
£57,02
depuis
£57,02
Cette pièce remplace le numéro de pièce 155606
- et 1 plus. Cliquez pour voir les détails
#
047
MPN:
13000690
COLLIER À VIS
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12177090
- et 1 plus. Cliquez pour voir les détails
#
048
MPN:
155616
TUYAU EN CAOUTCHOUC DU VASE D'EXPANSION AU MOTEUR
depuis
£71,89
depuis
£71,89
#
049
MPN:
13000490
COLLIER À VIS
depuis
£0,52
depuis
£0,52
Cette pièce remplace le numéro de pièce 10169090
- et 3 plus. Cliquez pour voir les détails
#
050
MPN:
65618300
TUBE DE RETOUR DE LA VANNE À NOURICE
- Valable pour GD
depuis
£95,86
depuis
£95,86
#
050
MPN:
65674500
TUBE DE RETOUR DE LA VANNE À NOURICE
- Pas pour GD
depuis
£55,37
depuis
£55,37
#
051
MPN:
180741
TUYAU D'ÉVENT DES TÊTES AU VASE D'EXPANSION
- Valable pour GD
Remplacement
Remplacement
#
051
MPN:
207763
TUYAU D'ÉVENT DES TÊTES AU VASE D'EXPANSION
- Pas pour GD
depuis
£61,40
depuis
£61,40
#
052
MPN:
13000190
COLLIER À VIS
- Pour GD q.té 6
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 12178990
- et 1 plus. Cliquez pour voir les détails
#
053
MPN:
155619
TUYAU D'ÉVENT DU RADIATEUR AU VASE D'EXPANSION
- Pas pour GD
depuis
£19,04
depuis
£19,04
#
054
MPN:
156082
TUYAU D'ÉVENT
depuis
£98,72
depuis
£98,72
#
055
MPN:
63132400
CONVOYEUR D'AIR
depuis
£597,21
depuis
£597,21
#
056
MPN:
65570400
joint
depuis
£0,86
depuis
£0,86
#
057
MPN:
62799900
joint
depuis
£3,74
depuis
£3,74
#
058
MPN:
152912
ENTRÉE D'AIR GAUCHE
depuis
£29,15
depuis
£29,15
#
059
MPN:
152922
VENTILATEUR
Remplacement
Remplacement
#
060
MPN:
153169
MOTEUR
#
061
MPN:
152920
ENTRÉE D'AIR DROITE
depuis
£29,15
depuis
£29,15
Cette pièce remplace le numéro de pièce 164095
#
062
MPN:
153045
VENTILATEUR
depuis
£11,18
depuis
£11,18
#
063
MPN:
153174
MOTEUR
depuis
£173,19
depuis
£173,19
Cette pièce remplace le numéro de pièce 153173
- et 1 plus. Cliquez pour voir les détails
#
064
MPN:
65467300

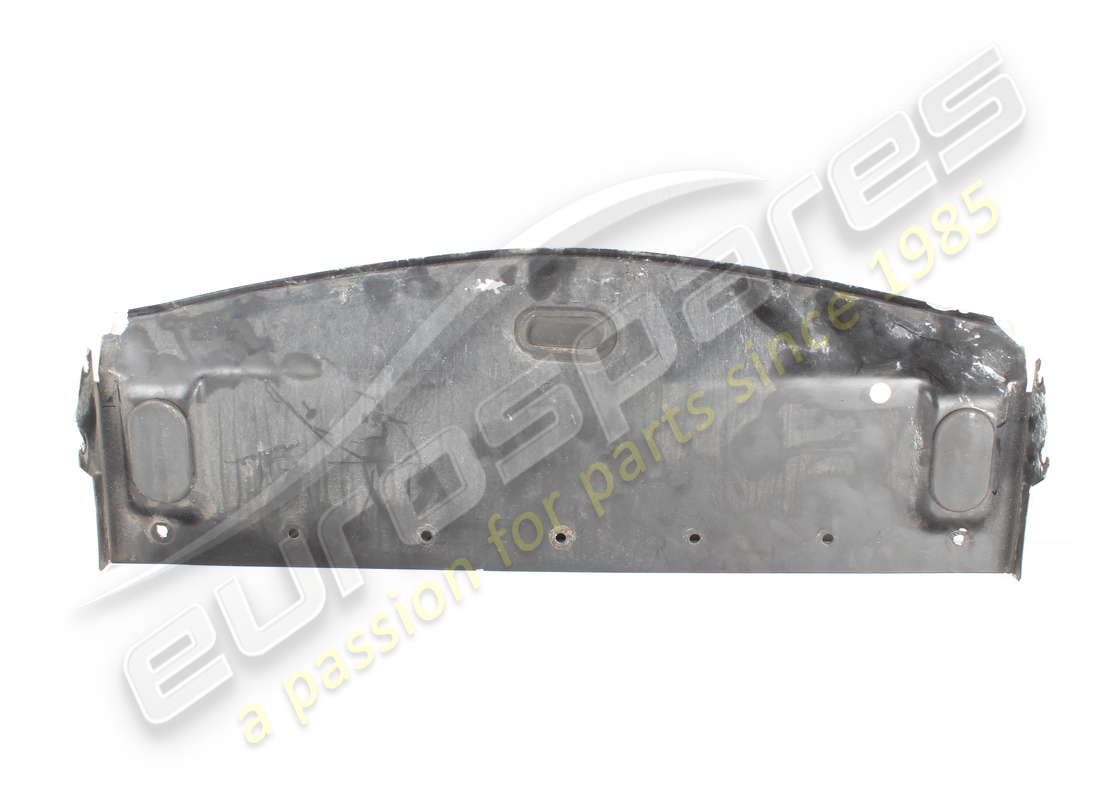

PANNEAU SUPÉRIEUR DU CONVOYEUR
depuis
£240,60
depuis
£240,60
#
065
MPN:
65248500
JOINT AVANT
depuis
£17,12
depuis
£17,12
#
066
MPN:
62797700
PRISE
depuis
£1,88
depuis
£1,88
#
067
MPN:
165480
JOINT SUPÉRIEUR DROIT
depuis
£0,60
depuis
£0,60
#
068
MPN:
165476
JOINT SUPÉRIEUR GAUCHE
depuis
£0,47
depuis
£0,47
#
069
MPN:
165481
JOINT INFERIEUR DROIT
depuis
£0,87
depuis
£0,87
#
070
MPN:
165479
JOINT INFERIEUR GAUCHE
depuis
£0,71
depuis
£0,71
#
071
MPN:
15201024
VIS
depuis
£0,47
depuis
£0,47
#
072
MPN:
14058311
NOIX
depuis
£0,47
depuis
£0,47
#
073
MPN:
179225
TUYAU RIGIDE DU RADIATEUR À NOURICE
- Valable pour GD
depuis
£40,57
depuis
£40,57
#
074
MPN:
155639
TUYAU EN CAOUTCHOUC
- Valable pour GD
depuis
£2,95
depuis
£2,95
#
075
MPN:
176090
TUYAU EN CAOUTCHOUC
- Valable pour GD
depuis
£18,19
depuis
£18,19
#
076
MPN:
141546
CLIP SOUPLE
- Valable pour GD
depuis
£0,47
depuis
£0,47
#
077
MPN:
16044224
VIS
- Valable à partir de la voiture Ass. N° 34715
depuis
£0,47
depuis
£0,47
Cette pièce remplace la pièce numéro 16044221 que nous avons en stock
#
078
MPN:
104030
NOIX
- Valable à partir de la voiture Ass. N° 34715
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 16104125
#
079
MPN:
9180853
ESPACEUR
depuis
£3,91
depuis
£3,91
#
080
MPN:
180852
TAMPON
- Valable à partir de la voiture Ass. N° 34715
depuis
£3,70
depuis
£3,70
#
081
MPN:
116413
Rondelle
- Valable à partir de la voiture Ass. N° 34715
depuis
£0,54
depuis
£0,54
#
082
MPN:
12646724
Rondelle
- Valable à partir de la voiture Ass. N° 34715
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12601571
- et 3 plus. Cliquez pour voir les détails
#
083
MPN:
157650
TAMPON
- Valable à partir de la voiture Ass. N° 34715
depuis
£4,38
depuis
£4,38
#
084
MPN:
104030
NOIX
- Valable à partir de la voiture Ass. N° 34715
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 16104125
#
085
MPN:
182734
Rondelle
- Valable à partir de la voiture Ass. N° 34715
depuis
£1,52
depuis
£1,52
#
086
MPN:
180894
Rondelle
- Valable à partir de la voiture Ass. N° 34715
depuis
£0,93
depuis
£0,93
#
087
MPN:
12646724
Rondelle
- Valable à partir de la voiture Ass. N° 34715
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12601571
- et 3 plus. Cliquez pour voir les détails
