012 - Réservoir de carburant et pompe

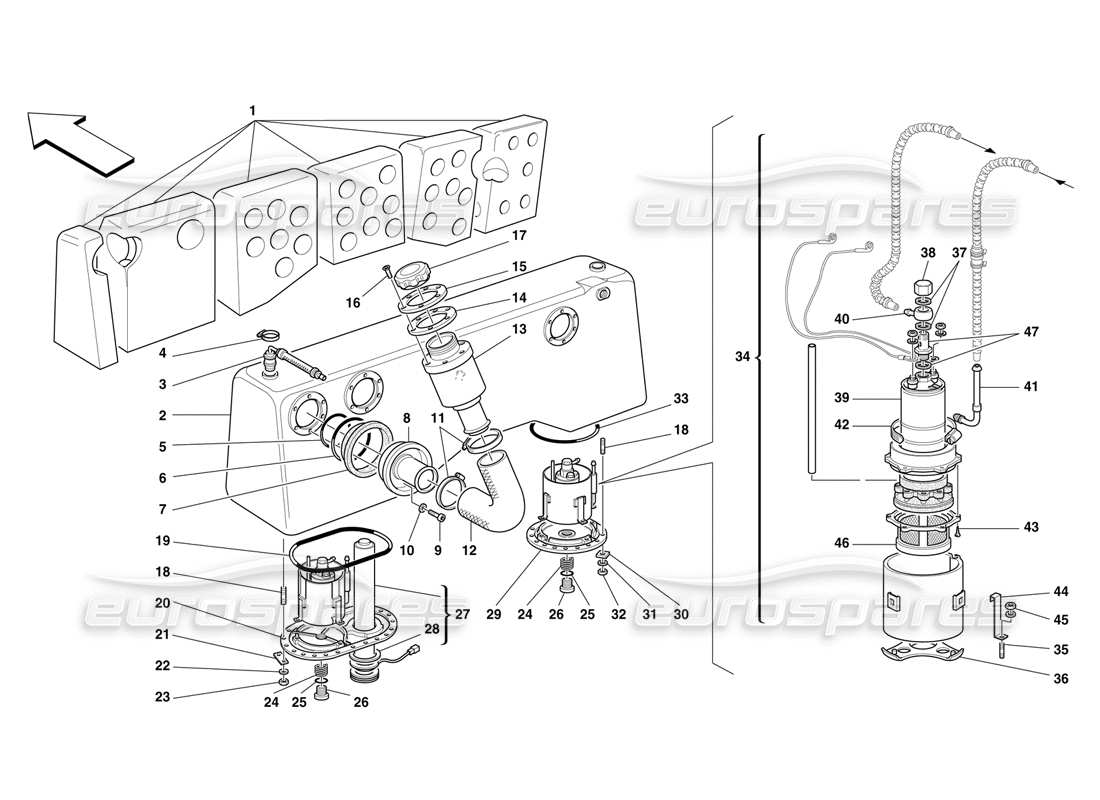

Ferrari F50 Fuel Tank and Pump Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 160854
PROTECTION INTERNE DU RÉSERVOIR
depuis £2 003,68
depuis £2 003,68
# 002
MPN: 164240
Réservoir d'essence
depuis £10 539,40
depuis £10 539,40
# 003
MPN: 166607
VANNE FLOTTANTE
depuis £117,50
depuis £117,50
# 004
MPN: 13000590
COLLIER À VIS
- Pas comme pièce de rechange maintenant - Remplacé par 168220
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 105622 - et 2 plus. Cliquez pour voir les détails
# 004
MPN: 168220
COLLIER À VIS
depuis £0,98
depuis £0,98
# 004
MPN: 168221
COLLIER À VIS
- Comme alternative
depuis £2,43
depuis £2,43
# 005
MPN: 164330
joint
depuis £2,04
depuis £2,04
# 006
MPN: 154102
joint
depuis £4,24
depuis £4,24
# 007
MPN: 152371
joint
depuis £67,57
depuis £67,57
# 008
MPN: 164499
BRIDE UNION
depuis £160,43
depuis £160,43
# 009
MPN: 164329
VIS
depuis £0,72
depuis £0,72
# 010
MPN: 12601274
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 011
MPN: 13000890
COLLIER À VIS
depuis £0,69
depuis £0,69
Cette pièce remplace le numéro de pièce 12173290 - et 1 plus. Cliquez pour voir les détails
# 012
MPN: 153139
TUYAU EN CAOUTCHOUC
depuis £96,78
depuis £96,78
# 013
MPN: 165751
REMPLISSAGE
depuis £500,20
depuis £500,20
# 014
MPN: 152840
joint
depuis £16,03
depuis £16,03
# 015
MPN: 152839
CADRE POUR L'UNION
depuis £29,61
depuis £29,61
# 016
MPN: 155998
VIS
# 017
MPN: 180320
Bouchon du réservoir d'essence
depuis £111,50
depuis £111,50
# 018
MPN: 165918
GOUJON
depuis £16,02
depuis £16,02
# 019
MPN: 151768
joint
depuis £11,47
depuis £11,47
# 020
MPN: 149626
COUVERCLE DE POMPE GAUCHE
depuis £386,95
depuis £386,95
# 021
MPN: 148736
SUPPORT POUR POMPE
depuis £2,92
depuis £2,92
# 022
MPN: 12644424
Rondelle
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 12644401 - et 1 plus. Cliquez pour voir les détails
# 023
MPN: 132877
NOIX
depuis £1,61
depuis £1,61
Cette pièce remplace le numéro de pièce 67190100
# 024
MPN: 103388
INSERT FILETÉ
depuis £7,68
depuis £7,68
# 025
MPN: 134233
joint
depuis £0,51
depuis £0,51
# 026
MPN: 134713
PRISE
depuis £7,68
depuis £7,68
Cette pièce remplace le numéro de pièce 154970
# 027
MPN: 160861
CONTRÔLE DE L'INDICATEUR DE NIVEAU DE CARBURANT
depuis £845,25
depuis £845,25
# 028
MPN: 154802
joint
depuis £18,86
depuis £18,86
Cette pièce remplace le numéro de pièce 116792 - et 2 plus. Cliquez pour voir les détails
# 029
MPN: 149624
COUVERCLE DE POMPE DROIT
depuis £209,99
depuis £209,99
# 030
MPN: 148738
SUPPORT POUR POMPE
depuis £3,08
depuis £3,08
# 031
MPN: 12644424
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 12644401 - et 1 plus. Cliquez pour voir les détails
# 032
MPN: 132877
NOIX
depuis £1,65
depuis £1,65
Cette pièce remplace le numéro de pièce 67190100
# 033
MPN: 151779
joint
depuis £3,46
depuis £3,46
# 034
MPN: 160862
POMPE À ESSENCE COMPLÈTE
depuis £1 290,05
depuis £1 290,05
# 035
MPN: 11000924
GOUJON
depuis £0,91
depuis £0,91
Cette pièce remplace la pièce numéro 11000921 que nous avons en stock
# 036
MPN: 126807
COUSSIN ANTI-VIBRATION
depuis £29,56
depuis £29,56
# 037
MPN: 11270160
joint
depuis £1,07
depuis £1,07
# 038
MPN: 10183217
PRISE
Remplacement
Remplacement
# 039
MPN: 155592
POMPE À CARBURANT
depuis £205,40
depuis £205,40
# 040
MPN: 170058
SYNDICAT
depuis £75,80
depuis £75,80
# 041
MPN: 170068
TUYAU
depuis £82,05
depuis £82,05
# 042
MPN: 13000890
COLLIER À VIS
depuis £0,69
depuis £0,69
Cette pièce remplace le numéro de pièce 12173290 - et 1 plus. Cliquez pour voir les détails
# 043
MPN: 15671101
VIS
depuis £1,37
depuis £1,37
# 044
MPN: 170059
support
depuis £17,00
depuis £17,00
# 045
MPN: 13677911
NOIX
depuis £0,71
depuis £0,71
# 046
MPN: 142741
FILTRE À CARBURANT
depuis £20,48
depuis £20,48
# 047
MPN: 169591
CLAPET ANTI-RETOUR
depuis £67,57
depuis £67,57
