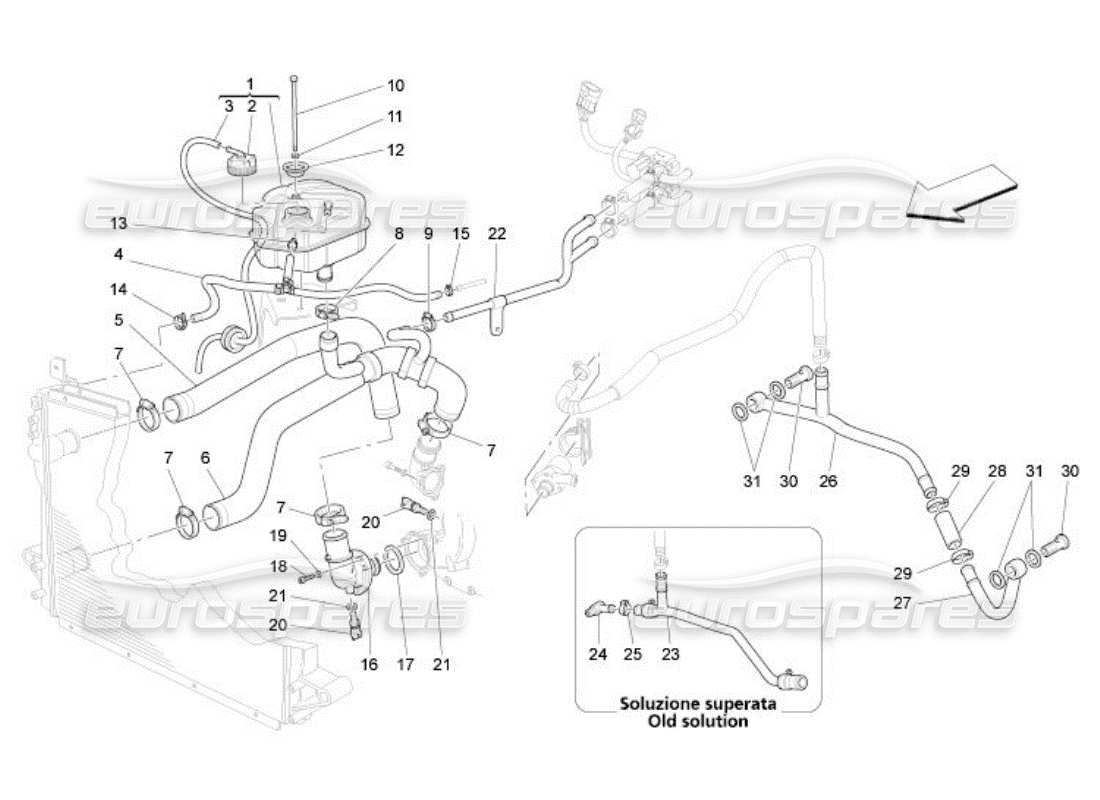

023 - système de refroidissement : nourrice et lignes
Maserati QTP. (2005) 4.2 Cooling System: Nourice And Lines Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
01
MPN:
384000102
VASE D'EXPANSION COMPLET
avec capuchon
depuis
£51,65
depuis
£51,65
Cette pièce remplace le numéro de pièce 60597447
- et 1 plus. Cliquez pour voir les détails
#
02
MPN:
980145477
BOUCHON DE RÉSERVOIR
depuis
£12,53
depuis
£12,53
Cette pièce remplace le numéro de pièce 46556738
#
03
MPN:
384001316
tuyau
depuis
£7,74
depuis
£7,74
#
04
MPN:
200895
TUYAU D'ÉVENT
depuis
£12,60
depuis
£12,60
#
04
MPN:
212501
TUYAU D'ÉVENT
depuis
£69,48
depuis
£69,48
Cette pièce remplace le numéro de pièce 200895
#
05
MPN:
195104
TUYAU DE LIVRAISON DU MOTEUR AU RADIATEUR
depuis
£25,45
depuis
£25,45
#
06
MPN:
245321
TUYAU DE RETOUR DU RADIATEUR AU MOTEUR
depuis
£119,30
depuis
£119,30
Cette pièce remplace le numéro de pièce 195105
#
06
MPN:
245321
TUYAU DE RETOUR DU RADIATEUR AU MOTEUR
depuis
£119,30
depuis
£119,30
Cette pièce remplace le numéro de pièce 195105
#
07
MPN:
13000790
COLLIER À VIS
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 312420106
#
08
MPN:
13000490
COLLIER À VIS
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 13127870
- et 1 plus. Cliquez pour voir les détails
#
09
MPN:
13000190
COLLIER À VIS
depuis
£0,54
depuis
£0,54
#
10
MPN:
60607472
VIS
depuis
£5,00
depuis
£5,00
#
11
MPN:
12601274
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12601270
#
12
MPN:
82404496
TASSE
depuis
£1,89
depuis
£1,89
#
13
MPN:
13125470
COLLIER
depuis
£0,53
depuis
£0,53
#
14
MPN:
13000190
COLLIER À VIS
depuis
£0,54
depuis
£0,54
#
15
MPN:
13125370
COLLIER
depuis
£1,11
depuis
£1,11
#
16
MPN:
230889
THERMOSTAT AVEC COUVERCLE
depuis
£81,75
depuis
£81,75
Cette pièce remplace le numéro de pièce 224624
#
16
MPN:
230889
THERMOSTAT AVEC COUVERCLE
depuis
£81,75
depuis
£81,75
Cette pièce remplace le numéro de pièce 224624
#
17
MPN:
137873
joint
depuis
£2,86
depuis
£2,86
#
18
MPN:
14305324
VIS
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 14305321
#
19
MPN:
11197774
Rondelle
depuis
£0,54
depuis
£0,54
#
20
MPN:
180137
CAPTEUR DE TEMPÉRATURE DE L'EAU
depuis
£8,12
depuis
£8,12
#
21
MPN:
10298460
joint
depuis
£0,47
depuis
£0,47
#
22
MPN:
66949800
TUYAU RIGIDE
depuis
£26,36
depuis
£26,36
#
23
MPN:
201712
TUYAU D'EAU DE CULASSE ANCIENNE SOLUTION
depuis
£461,49
depuis
£461,49
#
24
MPN:
201192
UNION RH ANCIENNE SOLUTION
depuis
£187,62
depuis
£187,62
#
24
MPN:
201193
UNION LH ANCIENNE SOLUTION
depuis
£187,62
depuis
£187,62
#
25
MPN:
178053
PINCE ANCIENNE SOLUTION
depuis
£0,70
depuis
£0,70
#
26
MPN:
203783
TUYAU D'EAU DE LA CULASSE DROIT
depuis
£101,58
depuis
£101,58
#
26
MPN:
210083
TUYAU D'EAU DE LA CULASSE DROIT
depuis
£180,95
depuis
£180,95
#
27
MPN:
203779
TUYAU D'EAU DE LA CULASSE GAUCHE
depuis
£189,93
depuis
£189,93
#
27
MPN:
210084
TUYAU D'EAU DE LA CULASSE GAUCHE
depuis
£55,30
depuis
£55,30
#
28
MPN:
203784
MANCHE
depuis
£6,72
depuis
£6,72
#
29
MPN:
178053
SERRER
depuis
£0,70
depuis
£0,70
#
30
MPN:
203787
SYNDICAT
depuis
£4,71
depuis
£4,71
#
31
MPN:
10259960
joint
depuis
£0,47
depuis
£0,47
