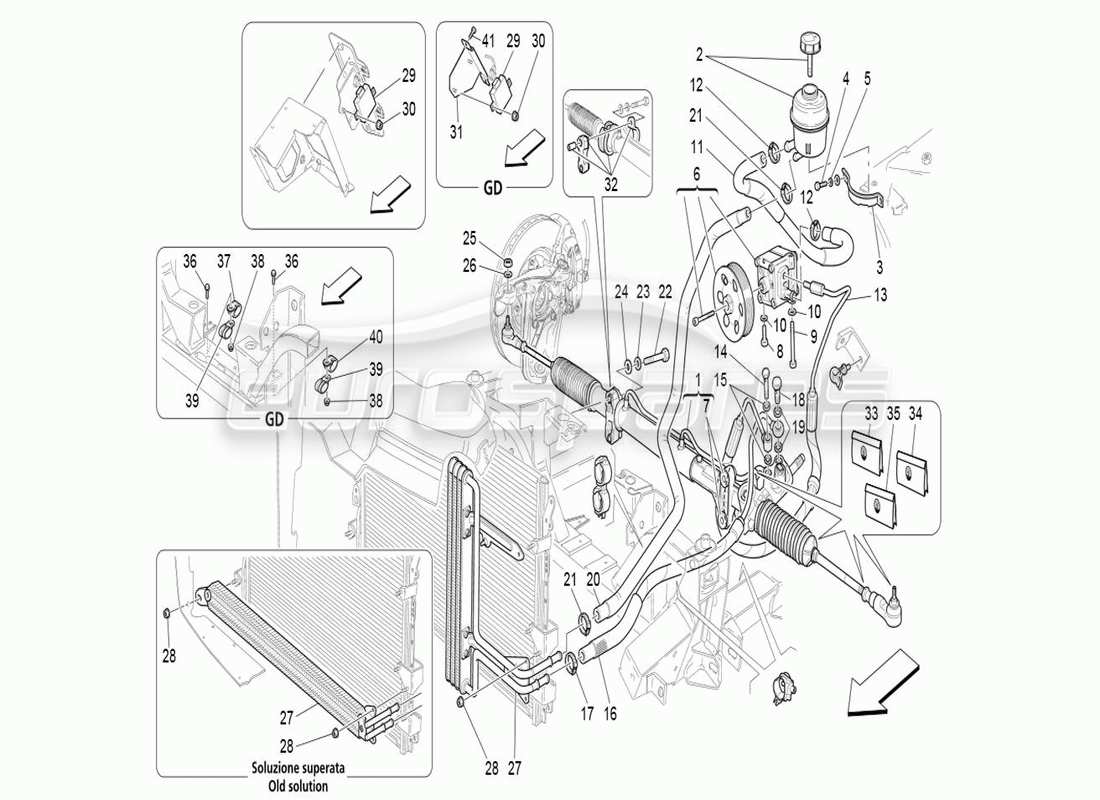

510 - Boîtier de direction et pompe de servocommande
Maserati QTP. (2006) 4.2 Steering Box & Servo-Control Pump Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
321589
CRÉMAILLÈRE DE DIRECTION (LHD)
depuis
£2 335,58
depuis
£2 335,58
Cette pièce remplace le numéro de pièce 267184
#
001
MPN:
321590
Crémaillère de direction (à droite)
depuis
£3 100,73
depuis
£3 100,73
Cette pièce remplace le numéro de pièce 267185
#
002
MPN:
185820
RÉSERVOIR D'HUILE POUR POMPE HYDRAULIQUE À SERVO-COMMANDE
Valable à partir de la voiture Ass. N° 24275
depuis
£10,45
depuis
£10,45
#
002
MPN:
193933
RÉSERVOIR D'HUILE POUR POMPE HYDRAULIQUE À SERVO-COMMANDE
Valable jusqu'au car Ass. N° 24274
depuis
£16,43
depuis
£16,43
#
003
MPN:
194873
COLLIER
Valable jusqu'au car Ass. N° 24274
depuis
£6,98
depuis
£6,98
#
003
MPN:
224325
COLLIER
Valable à partir de la voiture Ass. N° 24275
depuis
£6,98
depuis
£6,98
#
004
MPN:
10902424
VIS
depuis
£0,53
depuis
£0,53
#
005
MPN:
12644424
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 13550214
#
006
MPN:
255278
POMPE HYDRAULIQUE DE SERVO-COMMANDE
depuis
£226,23
depuis
£226,23
Cette pièce remplace le numéro de pièce 204070
#
007
MPN:
980138228
SILENCIEUX
depuis
£13,89
depuis
£13,89
#
008
MPN:
198519
VIS
depuis
£2,96
depuis
£2,96
#
009
MPN:
180604
VIS
Remplacement
Remplacement
#
010
MPN:
11193874
Rondelle
depuis
£0,47
depuis
£0,47
#
011
MPN:
192320
TUYAU DU RÉSERVOIR À LA POMPE HYDRAULIQUE DE SERVO-COMMANDE
Valable jusqu'au car Ass. N° 24274
depuis
£13,20
depuis
£13,20
#
011
MPN:
210128
TUYAU DU RÉSERVOIR À LA POMPE HYDRAULIQUE DE SERVO-COMMANDE
Valable à partir de la voiture Ass. N° 24275
depuis
£16,50
depuis
£16,50
#
012
MPN:
13000490
COLLIER À VIS
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 13127870
- et 1 plus. Cliquez pour voir les détails
#
013
MPN:
205784
TUYAU DE LA POMPE À LA BOÎTE DE DIRECTION
Pas pour GD
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 192317
#
013
MPN:
210379
TUYAU DE LA POMPE À LA BOÎTE DE DIRECTION
Valable pour GD
depuis
£66,80
depuis
£66,80
#
014
MPN:
205821
SYNDICAT
depuis
£8,96
depuis
£8,96
#
015
MPN:
10261360
joint
depuis
£0,47
depuis
£0,47
#
016
MPN:
192318
TUYAU DE LA BOÎTE DE DIRECTION À L'ÉCHANGEUR
Pas pour GD - Valable jusqu'au car Ass. N° 24274
depuis
£48,08
depuis
£48,08
#
016
MPN:
212179
TUYAU DE LA BOÎTE DE DIRECTION À L'ÉCHANGEUR
Valable pour GD
depuis
£58,14
depuis
£58,14
Cette pièce remplace la pièce numéro 210381 que nous avons en stock
- et 3 plus. Cliquez pour voir les détails
#
016
MPN:
224000
TUYAU DE LA BOÎTE DE DIRECTION À L'ÉCHANGEUR
Pas pour GD - Valable à partir de la voiture Ass. N° 24275
depuis
£59,14
depuis
£59,14
#
017
MPN:
13000390
COLLIER À VIS
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 13121170
- et 1 plus. Cliquez pour voir les détails
#
018
MPN:
188930
SYNDICAT
depuis
£8,64
depuis
£8,64
#
019
MPN:
10280060
joint
depuis
£0,47
depuis
£0,47
#
020
MPN:
192319
TUYAU DE L'ÉCHANGEUR AU RÉSERVOIR
Valable jusqu'au car Ass. N° 24274
depuis
£29,06
depuis
£29,06
#
020
MPN:
224662
TUYAU DE L'ÉCHANGEUR AU RÉSERVOIR
Valable à partir de la voiture Ass. N° 24275
depuis
£14,23
depuis
£14,23
#
021
MPN:
13000390
COLLIER À VIS
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 13121170
- et 1 plus. Cliquez pour voir les détails
#
022
MPN:
206926
VIS
depuis
£5,63
depuis
£5,63
#
023
MPN:
11198374
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 675000618
#
024
MPN:
12641024
Rondelle
depuis
£1,02
depuis
£1,02
#
025
MPN:
102742
NOIX
depuis
£0,47
depuis
£0,47
#
026
MPN:
12626224
Rondelle
depuis
£0,47
depuis
£0,47
#
027
MPN:
233098
ECHANGEUR COMPLET DE DIRECTION ASSISTEE
depuis
£189,50
depuis
£189,50
Cette pièce remplace le numéro de pièce 231014
#
028
MPN:
102741
NOIX
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12575421
#
029
MPN:
211697
UNITÉ ÉLECTRIQUE DE COMMANDE DE DIRECTION HYDRAULIQUE
depuis
£117,98
depuis
£117,98
#
030
MPN:
14059211
NOIX
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 675000181
#
031
MPN:
67720200
SUPPORT DE SUPPORT DE L'UNITÉ DE COMMANDE
Valable pour GD
depuis
£5,67
depuis
£5,67
#
032
MPN:
980138275
KIT DE FIXATION BOITE DE DIRECTION
depuis
£120,45
depuis
£120,45
#
033
MPN:
980139057
KIT DE REMPLACEMENT DE TUYAUX POUR BOITE DE DIRECTION
Pas pour GD
depuis
£247,92
depuis
£247,92
#
033
MPN:
980139058
KIT DE REMPLACEMENT DE TUYAUX POUR BOITE DE DIRECTION
Valable pour GD
depuis
£242,06
depuis
£242,06
#
034
MPN:
980001706
EXTRÉMITÉ DE TIGE DE CHENILLE
depuis
£90,51
depuis
£90,51
Cette pièce remplace le numéro de pièce 980000968
#
035
MPN:
980139056
KIT DE BOTTES DE CRÉMAILLÈRE DE DIRECTION
depuis
£70,50
depuis
£70,50
-4.2-part-diagram-520.webp "MASERATI QTP. (2006) 4.2 SUPPORT COMPLET DE PÉDALES SCHÉMA DES PIÈCES")
-4.2-part-diagram-600.webp "MASERATI QTP. (2006) 4.2 JANTE ET PNEU SCHÉMA DES PIÈCES")
-4.2-part-diagram-610.webp "MASERATI QTP. (2006) 4.2 PIÈCES DE SUSPENSION AVANT SCHÉMA")
-4.2-part-diagram-611.webp "MASERATI QTP. (2006) 4.2 PIÈCES DE SUSPENSION AVANT SCHÉMA DES PIÈCES")
-4.2-part-diagram-612.webp "MASERATI QTP. (2006) 4.2 PIEDS AVANT SCHÉMA DES PIÈCES")
-4.2-part-diagram-620.webp "MASERATI QTP. (2006) 4.2 SUSPENSIONS ARRIÈRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-621.webp "MASERATI QTP. (2006) 4.2 PIÈCES DE SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-622.webp "MASERATI QTP. (2006) 4.2 CHÂSSIS ARRIÈRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-690.webp "MASERATI QTP. (2006) 4.2 COMMANDES ÉLECTRONIQUES (SUSPENSIONS) SCHÉMA DES PIÈCES")
-4.2-part-diagram-700.webp "MASERATI QTP. (2006) 4.2 SYSTÈME D'AIRBAG FRONTAL SCHÉMA DES PIÈCES")
-4.2-part-diagram-701.webp "MASERATI QTP. (2006) 4.2 SYSTÈME DE BLOCAGE DE L'AIRBAG PASSAGER SCHÉMA DES PIÈCES")
-4.2-part-diagram-702.webp "MASERATI QTP. (2006) 4.2 SYSTÈME DE SAC LATÉRAL AVANT SCHÉMA DES PIÈCES")
-4.2-part-diagram-704.webp "MASERATI QTP. (2006) 4.2 SYSTÈME DE SAC À FENÊTRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-705.webp "MASERATI QTP. (2006) 4.2 CAPTEURS DE CRASH SCHÉMA DES PIÈCES")
-4.2-part-diagram-710.webp "MASERATI QTP. (2006) 4.2 CEINTURES DE SÉCURITÉ AVANT SCHÉMA DES PIÈCES")
-4.2-part-diagram-711.webp "MASERATI QTP. (2006) 4.2 CEINTURES DE SÉCURITÉ ARRIÈRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-720.webp "MASERATI QTP. (2006) 4.2 SYSTÈME DE CONTRÔLE DE LA PRESSION DES PNEUS -EN OPTION- SCHÉMA DES PIÈCES")
-4.2-part-diagram-731.webp "MASERATI QTP. (2006) 4.2 OUTILS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-4.2-part-diagram-732.webp "MASERATI QTP. (2006) 4.2 OUTILS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-4.2-part-diagram-800.webp "MASERATI QTP. (2006) 4.2 SERVICES EXTÉRIEURS DE VOITURE SCHÉMA DES PIÈCES")
-4.2-part-diagram-810.webp "MASERATI QTP. (2006) 4.2 SERVICES INTÉRIEURS DE VOITURE SCHÉMA DES PIÈCES")
-4.2-part-diagram-820.webp "MASERATI QTP. (2006) 4.2 PRODUCTION D'ÉNERGIE ET BATTERIE SCHÉMA DES PIÈCES")
-4.2-part-diagram-830.webp "MASERATI QTP. (2006) 4.2 PHARES AVANT SCHÉMA DES PIÈCES")
-4.2-part-diagram-831.webp "MASERATI QTP. (2006) 4.2 FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-832.webp "MASERATI QTP. (2006) 4.2 FEUX LATÉRAUX SCHÉMA DES PIÈCES")
-4.2-part-diagram-839.webp "MASERATI QTP. (2006) 4.2 CONTRÔLE DU SYSTÈME DE PHARES SCHÉMA DES PIÈCES")
-4.2-part-diagram-840a.webp "MASERATI QTP. (2006) 4.2 GROUPE AC : PIÈCES DU COMPARTIMENT MOTEUR (PAGE 1-2) SCHÉMA DES PIÈCES")
-4.2-part-diagram-840b.webp "MASERATI QTP. (2006) 4.2 GROUPE AC : PIÈCES DU COMPARTIMENT MOTEUR (PAGE 2-2) SCHÉMA DES PIÈCES")
-4.2-part-diagram-841.webp "MASERATI QTP. (2006) 4.2 GROUPE AC : PIÈCES DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-4.2-part-diagram-842.webp "MASERATI QTP. (2006) 4.2 GROUPE AC : DIFFUSION SCHÉMA DES PIÈCES")
-4.2-part-diagram-849.webp "MASERATI QTP. (2006) 4.2 GROUPE AC : CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-4.2-part-diagram-850.webp "MASERATI QTP. (2006) 4.2 SERVICES DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-4.2-part-diagram-851.webp "MASERATI QTP. (2006) 4.2 SERVICES DE TUNNELS SCHÉMA DES PIÈCES")
-4.2-part-diagram-852.webp "MASERATI QTP. (2006) 4.2 SERVICES DE PORTES SCHÉMA DES PIÈCES")
-4.2-part-diagram-853a.webp "MASERATI QTP. (2006) 4.2 SYSTÈME D'ALARME ET ANTIDÉMARRAGE (PAGE 1-2) SCHÉMA DES PIÈCES")
-4.2-part-diagram-853b.webp "MASERATI QTP. (2006) 4.2 SYSTÈME D'ALARME ET ANTIDÉMARRAGE (PAGE 2-2) SCHÉMA DES PIÈCES")
-4.2-part-diagram-860a.webp "MASERATI QTP. (2006) 4.2 CÂBLES PRINCIPAUX (PAGE 1-2) SCHÉMA DES PIÈCES")
-4.2-part-diagram-860b.webp "MASERATI QTP. (2006) 4.2 CÂBLES PRINCIPAUX (PAGE 2-2) SCHÉMA DES PIÈCES")
-4.2-part-diagram-861.webp "MASERATI QTP. (2006) 4.2 RELAIS, FUSIBLES ET BOÎTIERS SCHÉMA DES PIÈCES")
-4.2-part-diagram-870.webp "MASERATI QTP. (2006) 4.2 SYSTÈME D'INSONORISATION SCHÉMA DES PIÈCES")
-4.2-part-diagram-871a.webp "MASERATI QTP. (2006) 4.2 SYSTÈME INFO-TÉLÉMATIQUE (PAGE 1-3) SCHÉMA DES PIÈCES")
-4.2-part-diagram-871b.webp "MASERATI QTP. (2006) 4.2 SYSTÈME INFO-TÉLÉMATIQUE (PAGE 2-3) SCHÉMA DES PIÈCES")
-4.2-part-diagram-871c.webp "MASERATI QTP. (2006) 4.2 SYSTÈME INFO-TÉLÉMATIQUE (PAGE 3-3) SCHÉMA DES PIÈCES")
-4.2-part-diagram-872.webp "MASERATI QTP. (2006) 4.2 SYSTÈME DE RÉCEPTION ET DE CONNEXION SCHÉMA DES PIÈCES")
-4.2-part-diagram-900.webp "MASERATI QTP. (2006) 4.2 STRUCTURES EXTÉRIEURES AVANT ET CARROSSERIE SCHÉMA DES PIÈCES")
-4.2-part-diagram-901.webp "MASERATI QTP. (2006) 4.2 STRUCTURES EXTÉRIEURES CENTRALES ET CORPS SCHÉMA DES PIÈCES")
-4.2-part-diagram-902.webp "MASERATI QTP. (2006) 4.2 STRUCTURES EXTÉRIEURES ARRIÈRE ET CARROSSERIE SCHÉMA DES PIÈCES")
-4.2-part-diagram-903.webp "MASERATI QTP. (2006) 4.2 PIÈCES STRUCTURELLES AVANT SCHÉMA DES PIÈCES")
-4.2-part-diagram-904.webp "MASERATI QTP. (2006) 4.2 PIÈCES STRUCTURELLES CENTRALES SCHÉMA DES PIÈCES")
-4.2-part-diagram-905.webp "MASERATI QTP. (2006) 4.2 PIÈCES STRUCTURELLES ARRIÈRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-910.webp "MASERATI QTP. (2006) 4.2 LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-4.2-part-diagram-911.webp "MASERATI QTP. (2006) 4.2 PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-912.webp "MASERATI QTP. (2006) 4.2 CAPTEURS DE STATIONNEMENT -EN OPTION- SCHÉMA DES PIÈCES")
-4.2-part-diagram-913.webp "MASERATI QTP. (2006) 4.2 TIMONERIE ET PORTES SCHÉMA DES PIÈCES")
-4.2-part-diagram-914.webp "MASERATI QTP. (2006) 4.2 BOUCLIERS DE PLANCHER PLAT ET DE SOUBASSEMENT SCHÉMA DES PIÈCES")
-4.2-part-diagram-915.webp "MASERATI QTP. (2006) 4.2 BOUCLIERS, MOULURES ET COUVERTURES SCHÉMA DES PIÈCES")
-4.2-part-diagram-916.webp "MASERATI QTP. (2006) 4.2 MARQUES ET SYMBOLES SCHÉMA DES PIÈCES")
-4.2-part-diagram-917.webp "MASERATI QTP. (2006) 4.2 ADHÉSIFS ET PLAQUES SCHÉMA DES PIÈCES")
-4.2-part-diagram-920.webp "MASERATI QTP. (2006) 4.2 CAPOT AVANT SCHÉMA DES PIÈCES")
-4.2-part-diagram-921.webp "MASERATI QTP. (2006) 4.2 CAPOT ARRIÈRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-922.webp "MASERATI QTP. (2006) 4.2 TRAPPE DE CARBURANT ET COMMANDES SCHÉMA DES PIÈCES")
-4.2-part-diagram-923.webp "MASERATI QTP. (2006) 4.2 DISPOSITIF D'OUVERTURE DU CAPOT AVANT SCHÉMA DES PIÈCES")
-4.2-part-diagram-924.webp "MASERATI QTP. (2006) 4.2 DISPOSITIF D'OUVERTURE DU CAPOT ARRIÈRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-930.webp "MASERATI QTP. (2006) 4.2 PORTES D'ENTRÉE : REMBOURRAGE SCHÉMA DES PIÈCES")
-4.2-part-diagram-931.webp "MASERATI QTP. (2006) 4.2 PORTES D'ENTRÉE : DISPOSITIFS DE DÉPLACEMENT SCHÉMA DES PIÈCES")
-4.2-part-diagram-932.webp "MASERATI QTP. (2006) 4.2 PORTES ARRIÈRE : PANNEAUX SCHÉMA DES PIÈCES")
-4.2-part-diagram-933.webp "MASERATI QTP. (2006) 4.2 PORTES ARRIÈRE : DISPOSITIFS DE DÉPLACEMENT SCHÉMA DES PIÈCES")
-4.2-part-diagram-934.webp "MASERATI QTP. (2006) 4.2 VERRES ET JOINTS SCHÉMA DES PIÈCES")
-4.2-part-diagram-935.webp "MASERATI QTP. (2006) 4.2 RÉTROVISEUR INTÉRIEUR ET EXTÉRIEUR SCHÉMA DES PIÈCES")
-4.2-part-diagram-940.webp "MASERATI QTP. (2006) 4.2 SIÈGES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-4.2-part-diagram-941.webp "MASERATI QTP. (2006) 4.2 SIÈGES AVANT : MÉCANIQUE ET ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-4.2-part-diagram-942.webp "MASERATI QTP. (2006) 4.2 SIÈGES ARRIÈRE : DOUBLURES SCHÉMA DES PIÈCES")
-4.2-part-diagram-943.webp "MASERATI QTP. (2006) 4.2 SIÈGES ARRIÈRE : UNITÉS MÉCANIQUES ET ÉLECTRONIQUES SCHÉMA DES PIÈCES")
-4.2-part-diagram-944.webp "MASERATI QTP. (2006) 4.2 REMBOURRAGE DES FLANCS LATÉRAUX ET DES MONTANTS DU COMPARTIMENT PASSAGERS SCHÉMA DES PIÈCES")
-4.2-part-diagram-945.webp "MASERATI QTP. (2006) 4.2 TOIT ET PARE-SOLEIL SCHÉMA DES PIÈCES")
-4.2-part-diagram-946.webp "MASERATI QTP. (2006) 4.2 SOUS LA MOULURE DE LA LUNETTE ARRIÈRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-950.webp "MASERATI QTP. (2006) 4.2 ASSEMBLAGE DU TABLEAU DE BORD SCHÉMA DES PIÈCES")
-4.2-part-diagram-951.webp "MASERATI QTP. (2006) 4.2 COMPARTIMENT TUNNEL ET ACCESSOIRES SCHÉMA DES PIÈCES")
-4.2-part-diagram-952.webp "MASERATI QTP. (2006) 4.2 TIROIRS DU TABLEAU DE BORD SCHÉMA DES PIÈCES")
-4.2-part-diagram-960.webp "MASERATI QTP. (2006) 4.2 TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-4.2-part-diagram-961.webp "MASERATI QTP. (2006) 4.2 TAPIS DE CAPOT DE COFFRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-962.webp "MASERATI QTP. (2006) 4.2 ISOLATION PHONIQUE DANS LA VOITURE SCHÉMA DES PIÈCES")
-4.2-part-diagram-963.webp "MASERATI QTP. (2006) 4.2 ISOLATIONS THERMIQUES DANS LA VOITURE SCHÉMA DES PIÈCES")
-4.2-part-diagram-971.webp "MASERATI QTP. (2006) 4.2 TOIT AMOVIBLE SCHÉMA DES PIÈCES")
-4.2-part-diagram-000.webp "MASERATI QTP. (2006) 4.2 UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-4.2-part-diagram-100.webp "MASERATI QTP. (2006) 4.2 CARTER SCHÉMA DES PIÈCES")
-4.2-part-diagram-110.webp "MASERATI QTP. (2006) 4.2 MÉCANISME À MANIVELLE SCHÉMA DES PIÈCES")
-4.2-part-diagram-111.webp "MASERATI QTP. (2006) 4.2 PIÈCES AUXILIAIRES DE COURROIES SCHÉMA DES PIÈCES")
-4.2-part-diagram-120.webp "MASERATI QTP. (2006) 4.2 SCHÉMA DES PIÈCES DE LA CULASSE DROITE")
-4.2-part-diagram-121.webp "MASERATI QTP. (2006) 4.2 CULASSE GAUCHE SCHÉMA DES PIÈCES")
-4.2-part-diagram-122.webp "MASERATI QTP. (2006) 4.2 ARBRES À CAMES POUR CULASSE DROITE - SCHÉMA DES PIÈCES")
-4.2-part-diagram-123.webp "MASERATI QTP. (2006) 4.2 ARBRES À CAMES POUR CULASSE GAUCHE SCHÉMA DES PIÈCES")
-4.2-part-diagram-124.webp "MASERATI QTP. (2006) 4.2 HORAIRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-125.webp "MASERATI QTP. (2006) 4.2 VANNES SCHÉMA DES PIÈCES")
-4.2-part-diagram-126.webp "MASERATI QTP. (2006) 4.2 HYDRAULIQUE POUR LA SYNCHRONISATION SCHÉMA DES PIÈCES")
-4.2-part-diagram-140.webp "MASERATI QTP. (2006) 4.2 COLLECTEUR D'ADMISSION D'AIR ET SUPPORT D'ACCÉLÉRATEUR SCHÉMA DES PIÈCES")
-4.2-part-diagram-141.webp "MASERATI QTP. (2006) 4.2 FILTRE À AIR, ADMISSION ET CONVOYEUR SCHÉMA DES PIÈCES")
-4.2-part-diagram-142.webp "MASERATI QTP. (2006) 4.2 RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-4.2-part-diagram-143a.webp "MASERATI QTP. (2006) 4.2 POMPES À CARBURANT ET TUYAUTERIE - VALABLE JUSQU'À LA VOITURE 24274 SCHÉMA DES PIÈCES")
-4.2-part-diagram-143b.webp "MASERATI QTP. (2006) 4.2 POMPES À CARBURANT ET TUYAUTERIE – VALABLE À PARTIR DU VÉHICULE 24275 SCHÉMA DES PIÈCES")
-4.2-part-diagram-144.webp "MASERATI QTP. (2006) 4.2 SYSTÈME DE RECYCLAGE DES VAPEURS DE CARBURANT SCHÉMA DES PIÈCES")
-4.2-part-diagram-150.webp "MASERATI QTP. (2006) 4.2 SYSTÈME D'AIR SUPPLÉMENTAIRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-160.webp "MASERATI QTP. (2006) 4.2 LUBRIFICATION : TUYAUTERIE ET RÉCUPÉRATION SCHÉMA DES PIÈCES")
-4.2-part-diagram-161.webp "MASERATI QTP. (2006) 4.2 LUBRIFICATION : POMPE ET FILTRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-162.webp "MASERATI QTP. (2006) 4.2 ÉCHANGEUR DE CHALEUR SCHÉMA DES PIÈCES")
-4.2-part-diagram-163.webp "MASERATI QTP. (2006) 4.2 SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
-4.2-part-diagram-170.webp "MASERATI QTP. (2006) 4.2 SYSTÈME DE REFROIDISSEMENT : RADIATEURS ET CONVOYEURS D’AIR SCHÉMA DES PIÈCES")
-4.2-part-diagram-171.webp "MASERATI QTP. (2006) 4.2 SYSTÈME DE REFROIDISSEMENT : NOURICE ET TUYAUTERIE SCHÉMA DES PIÈCES")
-4.2-part-diagram-172.webp "MASERATI QTP. (2006) 4.2 SYSTÈME DE REFROIDISSEMENT : POMPE À EAU SCHÉMA DES PIÈCES")
-4.2-part-diagram-180.webp "MASERATI QTP. (2006) 4.2 PRÉCATALYSEUR ET CATALYSEUR SCHÉMA DES PIÈCES")
-4.2-part-diagram-181.webp "MASERATI QTP. (2006) 4.2 SILENCIEUX SCHÉMA DES PIÈCES")
-4.2-part-diagram-190.webp "MASERATI QTP. (2006) 4.2 CONTRÔLE ÉLECTRONIQUE : CONTRÔLE D'INJECTION ET DE PHASE SCHÉMA DES PIÈCES")
-4.2-part-diagram-191.webp "MASERATI QTP. (2006) 4.2 CONTRÔLE ÉLECTRONIQUE : DÉMARRAGE DU MOTEUR SCHÉMA DES PIÈCES")
-4.2-part-diagram-201.webp "MASERATI QTP. (2006) 4.2 COMMANDES HYDRAULIQUES POUR F1 BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-4.2-part-diagram-211.webp "MASERATI QTP. (2006) 4.2 DISQUE D'EMBRAYAGE ET BOÎTIER POUR F1 BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-4.2-part-diagram-290.webp "MASERATI QTP. (2006) 4.2 COMMANDES ÉLECTRONIQUES D'EMBRAYAGE POUR F1 BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-4.2-part-diagram-301.webp "MASERATI QTP. (2006) 4.2 COMMANDES DU CONDUCTEUR POUR F1 BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-4.2-part-diagram-310.webp "MASERATI QTP. (2006) 4.2 BOÎTIER D'ENGRENAGES SCHÉMA DES PIÈCES")
-4.2-part-diagram-311.webp "MASERATI QTP. (2006) 4.2 ENGRENAGES DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
-4.2-part-diagram-312.webp "MASERATI QTP. (2006) 4.2 ENGRENAGES À ARBRE POSÉ SCHÉMA DES PIÈCES")
-4.2-part-diagram-313.webp "MASERATI QTP. (2006) 4.2 COMMANDES INTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-4.2-part-diagram-321.webp "MASERATI QTP. (2006) 4.2 DIFFÉRENTIEL ARRIÈRE ET ARBRES D'ESSIEU SCHÉMA DES PIÈCES")
-4.2-part-diagram-330.webp "MASERATI QTP. (2006) 4.2 TUBE DE TRANSMISSION SCHÉMA DES PIÈCES")
-4.2-part-diagram-340.webp "MASERATI QTP. (2006) 4.2 SYSTÈME HYDRAULIQUE DE COMMANDE DE BOÎTE DE VITESSES : UNITÉ DE PUISSANCE SCHÉMA DES PIÈCES")
-4.2-part-diagram-341.webp "MASERATI QTP. (2006) 4.2 SYSTÈME HYDRAULIQUE DE COMMANDE DE BOÎTE DE VITESSES : RÉSERVOIR ET POMPE SCHÉMA DES PIÈCES")
-4.2-part-diagram-350.webp "MASERATI QTP. (2006) 4.2 LUBRIFICATION ET REFROIDISSEMENT POUR L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-4.2-part-diagram-390.webp "MASERATI QTP. (2006) 4.2 COMMANDES ÉLECTRONIQUES (BOÎTE DE VITESSES) SCHÉMA DES PIÈCES")
-4.2-part-diagram-400.webp "MASERATI QTP. (2006) 4.2 SYSTÈME DE SERVOFREIN SCHÉMA DES PIÈCES")
-4.2-part-diagram-410.webp "MASERATI QTP. (2006) 4.2 PIÈCES DE FREINAGE DES ROUES AVANT SCHÉMA DES PIÈCES")
-4.2-part-diagram-411.webp "MASERATI QTP. (2006) 4.2 PIÈCES DE FREINAGE DES ROUES ARRIÈRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-420a.webp "MASERATI QTP. (2006) 4.2 TUYAUTERIE (PAGE 1-4) SCHÉMA DES PIÈCES")
-4.2-part-diagram-420b.webp "MASERATI QTP. (2006) 4.2 TUYAUTERIE (PAGE 2-4) SCHÉMA DES PIÈCES")
-4.2-part-diagram-420c.webp "MASERATI QTP. (2006) 4.2 TUYAUTERIE (PAGE 3-4) SCHÉMA DES PIÈCES")
-4.2-part-diagram-420d.webp "MASERATI QTP. (2006) 4.2 TUYAUTERIE (PAGE 4-4) SCHÉMA DES PIÈCES")
-4.2-part-diagram-430.webp "MASERATI QTP. (2006) 4.2 COMMANDE DE FREIN À MAIN SCHÉMA DES PIÈCES")
-4.2-part-diagram-490.webp "MASERATI QTP. (2006) 4.2 SYSTÈMES DE COMMANDE DE FREINAGE SCHÉMA DES PIÈCES")
-4.2-part-diagram-500.webp "MASERATI QTP. (2006) 4.2 GROUPE ARBRE ET VOLANT SCHÉMA DES PIÈCES")
