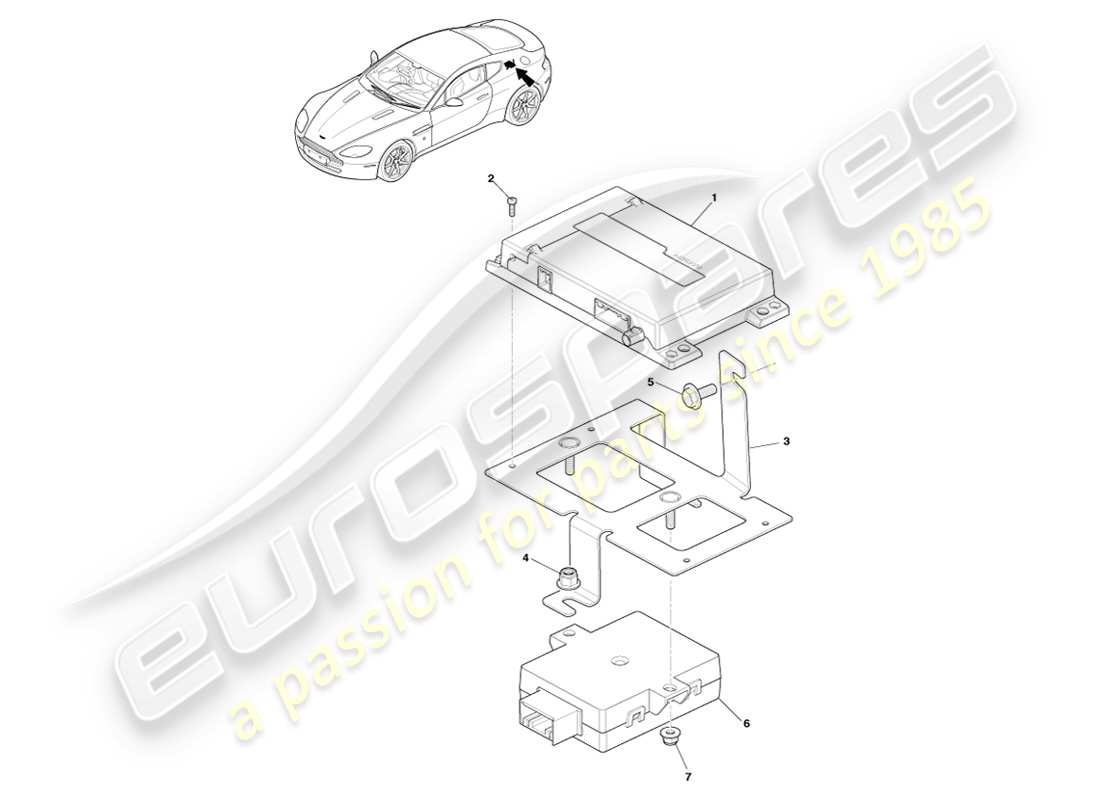

190701-D1 - Navigation Garmin, Coupé, 12MY
Aston Martin V8 Vantage (2007) Garmin Navigation, Coupe, 12MY Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
CG43-10E887-AF
MODULE, UNITÉ DE NAVIGATION GARMIN, EUROPE
Remplacement
Remplacement
#
1
MPN:
CG43-10E887-BF
MODULE, UNITÉ DE NAV GARMIN, N.AMERICA
#
1
MPN:
CG43-10E887-CF
MODULE, UNITÉ DE NAV GARMIN, RANGÉE
Pas de logiciel, sans carte SD
#
1
MPN:
CG43-10E887-EF
MODULE, UNITÉ DE NAV GARMIN, AMÉRIQUE DU SUD
#
1
MPN:
CG43-10E887-FF
MODULE, UNITÉ DE NAV GARMIN, CHINE
#
1
MPN:
CG43-10E887-GF
MODULE, UNITÉ DE NAV GARMIN, ASIE DU SE
depuis
£1 127,37
depuis
£1 127,37
#
1
MPN:
CG43-10E887-HF
MODULE, UNITÉ DE NAV GARMIN, MOYEN-ORIENT
#
1
MPN:
CG43-10E887-JF
MODULE, UNITÉ DE NAV GARMIN, RUSSIE
#
1
MPN:
CG43-10E887-KF
MODULE, UNITÉ DE NAV GARMIN, AFRIQUE DU SUD
#
1
MPN:
CG43-10E887-LF
MODULE, UNITÉ DE NAVIGATION GARMIN, JAPON
#
1
MPN:
CG43-10E887-MF
MODULE, UNITÉ DE NAVIGATION GARMIN, TAÏWAN
#
1
MPN:
CG43-10E887-NF
MODULE, UNITÉ DE NAV GARMIN, TURQUIE
#
1
MPN:
CG43-10E887-PF
MODULE, UNITÉ DE NAV GARMIN, AUS ET NZ
#
1
MPN:
CG43-10E887-RF
MODULE, UNITÉ DE NAV GARMIN, INDE
#
2
MPN:
CG43-505504-S437
VIS, M3 X 10, TETE CYLINDRIQUE
depuis
£0,47
depuis
£0,47
#
3
MPN:
CG33-10E887-AA
SUPPORT, MODULE DE NAVIGATION GARMIN
Jusqu'au NIV C19618
depuis
£26,69
depuis
£26,69
#
3
MPN:
CG33-10E887-AB
SUPPORT, MODULE DE NAVIGATION GARMIN
À PARTIR DU NIV C19619
depuis
£45,12
depuis
£45,12
#
4
MPN:
703164
ÉCROU M6 HEX FLG
depuis
£0,47
depuis
£0,47
#
5
MPN:
703151
VIS ET Rondelle, M6 X 16
depuis
£0,47
depuis
£0,47
#
6
MPN:
CG43-19A164-AB
MODULE D'ENTRÉE AUDIO
depuis
£305,76
depuis
£305,76
#
7
MPN:
703165
Noix, M5
depuis
£0,47
depuis
£0,47
#
-
-
CARTE SD, CARTE EUROPE
2018 mappage
#
-
-
CARTE SD, CARTE AMÉRIQUE DU NORD
2018 mappage
#
-
-
CARTE SD, CARTE AUSTRALIE/NOUVELLE-ZÉLANDE
2017 mappage
#
-
-
CARTE SD, CARTE AMÉRIQUE DU SUD
2018 mappage
#
-
-
CARTE SD, CARTE CHINE
2018 mappage
#
-
-
CARTE SD, CARTE ASIE DU SUD-EST
2018 mappage
#
-
-
CARTE SD, CARTE MOYEN ORIENT
2018 mappage
#
-
-
CARTE SD, CARTE RUSSIE
2018 mappage
#
-
-
CARTE SD, CARTE AFRIQUE DU SUD
2018 mappage
#
-
-
CARTE SD, CARTE JAPON
2018 mappage
#
-
-
CARTE SD, CARTE TAÏWAN
2017 mappage
#
-
-
CARTE SD, CARTE TURQUIE
2017 mappage
#
-
-
CARTE SD, CARTE INDE
2017 mappage
